Шина N "ноль" на DIN-изол ШНИ-6х9-6-Д-синий (25/500/12000) NO-222-44| Б0033425 | ЭРА

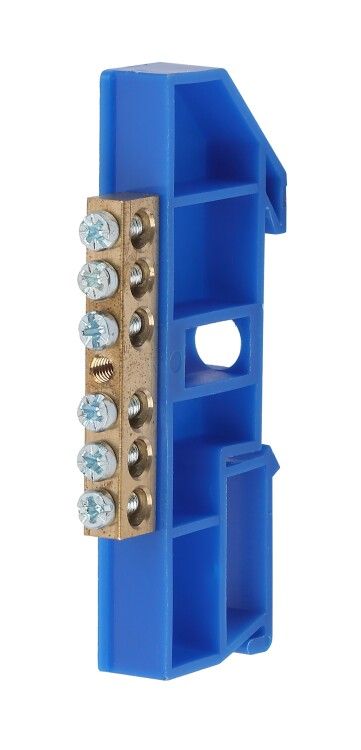

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-6-Д синяя от ЭРА - это надёжное решение для сборки нулевых и защитных проводников в электрощитах. Благодаря изолированному монтажу на DIN-рейку и высокой плотности контактов, она удобна как для монтажников, так и для проектировщиков систем распределения энергии.

Назначение и область применения

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-6-Д синяя предназначена для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте внутри распределительного щита. Применяется в бытовых, коммерческих и промышленных электроустановках - например, в щитах жилых домов, офисов, цехов с автоматизированным оборудованием. Синий цвет изолятора соответствует стандартной цветовой маркировке нулевого провода, что снижает риск ошибок при монтаже и обслуживании.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Номинальное напряжение: 400 В - рассчитана на трёхфазные сети 230/400 В
• Сечение подключаемого проводника: 10–25 мм2 - совместима с медными проводами этого диапазона
• Количество контактов: 6 - шесть точек подключения для входящих и отходящих проводов
• Материал контактов: латунь Л56 - высокая электропроводность и устойчивость к окислению
• Толщина шины: 9 мм - достаточна для механической прочности и теплоотвода
• Просвет от задней панели: 24 мм - обеспечивает безопасную изоляцию от металлических частей щита
• Поверхность контакта: необработанная - требует осторожного затягивания винтов для предотвращения повреждения изоляции
• Способ монтажа: на DIN-рейку - стандартная установка в любые современные щитовые корпуса
• Изолятор: полипропилен с антипиренами - самозагасающий материал, устойчив к возгоранию

Совместимость и монтаж

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-6-Д синяя устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требуется. Подключение проводов осуществляется через два типа отверстий: - 6 мм - для входящих основных нулевых проводов; - 4 мм - для отходящих ответвлений. Рекомендуется использовать гибкий многожильный провод с наконечниками (например, НШВИ) для лучшего контакта. Каждый винт затягивается отвёрткой с плоским лезвием - момент затяжки не должен превышать норму, чтобы не деформировать латунь.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями безопасности для внутренних электромонтажных устройств. Полипропиленовый изолятор соответствует классу горючести V-0 по UL 94 - не распространяет пламя. Устройство не имеет открытых токоведущих частей при установленном положении, что снижает риск поражения током. Соответствие международным стандартам IEC 60947-7-1 и ГОСТ Р 50030.2 реализовано через конструктивные решения: изоляционный просвет 24 мм, качественная латунь и термостойкая оболочка.

Преимущества

• Удобная компактная форма - экономит место в щите
• Чёткая цветовая маркировка (синий) - минимизирует ошибки при подключении
• Высокая надёжность контактов - латунь не подвержена коррозии в условиях влажности
• Защита проводов - скруглённые винты из оцинкованной стали не перекусывают жилы
• Простота замены и модификации - можно легко добавить ещё один провод, если есть свободный контакт

Ограничения применения

Шина N "ноль" на DIN-изоляторе ШНИ-6х9-6-Д синяя не предназначена для работы в условиях постоянного воздействия воды, масла или химически активных сред - изолятор не является герметичным. Также не рекомендуется применять её для подключения проводов сечением менее 10 мм2 - маленькие жилы плохо фиксируются в отверстиях 4–6 мм и могут выпасть при вибрации. Не используется как фазная шина - цвет и конструкция ориентированы исключительно на нулевой потенциал.

Примеры использования

• Подключение всех нулевых проводов от розеток в квартирном щите
• Объединение PE-проводов от оборудования в промышленном щите управления
• Сборка нулей после УЗО или дифференциального автомата
• Распределение нуля между несколькими автоматическими выключателями в щите на 18 модулей

Практические советы

• Перед монтажом проверьте, что сечение ваших проводов попадает в диапазон 10–25 мм2 - меньшие жилы лучше подключать через клеммы, а не напрямую в эту шину
• Используйте наконечники НШВИ-2 для многожильных проводов - они увеличат срок службы контакта
• Не затягивайте винты слишком сильно - латунь мягче стали, и перекручивание может привести к разрушению резьбы
• При использовании в помещениях с повышенной влажностью (ванная, бассейн) дополнительно проверяйте состояние контактов каждые 6–12 месяцев
• Артикулы б0033425 и no-222-44 - это одни и те же изделия, просто разные номера поставщика. Выбирайте по доступности, но всегда сверяйтесь с названием ШНИ-6х9-6-Д синяя
