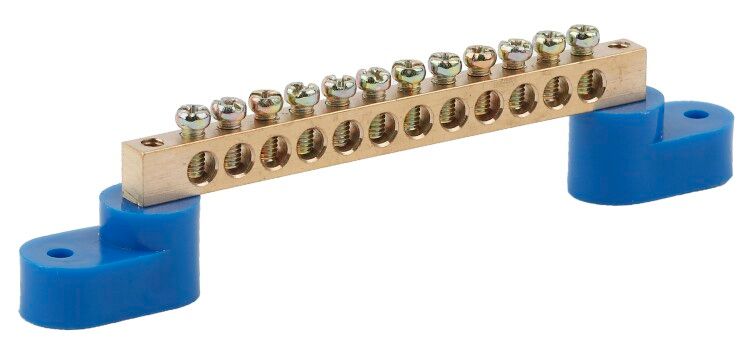

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-10-У2 NO-222-68 син. ЭРА Б0033447

Шина N "ноль" на двух угловых изоляторах ШНИ-8х12-10-У2 Синий от ЭРА - это надёжный элемент для распределения нулевого провода в щитах, обеспечивающий безопасное и упорядоченное подключение до десяти проводников сечением 10–25 мм2.

Назначение и область применения

Шина ШНИ-8х12-10-У2 Синий используется для создания единой точки подключения нулевых (N) и защитных (PE) проводников в электрических щитах. Применяется в распределительных устройствах жилых, коммерческих и промышленных объектов - например, в этажных щитках, щитах автоматизации, системах освещения и на участках с повышенными требованиями к безопасности.

Технические характеристики

• Тип: шина нулевая с изоляцией
• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал контактной части: латунь
• Сечение подключаемых проводников: 10–25 мм2
• Количество контактов: 10
• Толщина шины: 12 мм
• Просвет между шиной и монтажной поверхностью: 14 мм
• Изоляция: да, выполнена на основе самозатухающего пластика
• Цвет корпуса: синий
• Поверхность контактов: необработанная (не хромированная, не покрытая антикоррозийным слоем)

Совместимость и монтаж

Шина ШНИ-8х12-10-У2 Синий крепится на DIN-рейку через два угловых изолятора. Монтаж осуществляется путём фиксации изоляторов на рейке - не требует сверления или дополнительных крепёжных элементов. Подключение проводов выполняется с помощью болтовых зажимов. Учитывайте, что просвет в 14 мм позволяет установить шину даже в плотно заполненных щитах, где важно сохранить минимальную глубину сборки. Для надёжного контакта используйте наконечники НШВИ или НШВ, соответствующие сечению 10–25 мм2.

Безопасность и стандарты

Изделие выполнено из латуни с высокой электропроводностью и устойчивостью к окислению. Изоляционная часть изготовлена из самозатухающего пластика, что снижает риск распространения пламени при перегреве. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Не предназначен для работы во взрывоопасных средах.

Преимущества

• Высокая теплостойкость благодаря материалу - латуни - обеспечивает стабильную работу при нагрузке до 125 А
• Изолированный монтаж исключает случайные замыкания на корпус щита
• Синий цвет визуально выделяет нулевой проводник, упрощая диагностику и обслуживание
• 10 точек подключения позволяют отказаться от перемычек и уменьшить количество соединений
• Просвет 14 мм повышает удобство монтажа в ограниченном пространстве

Ограничения применения

• Не рекомендуется использовать в условиях постоянного воздействия открытого огня, паров кислот или щелочей
• Необработанная поверхность контактов требует регулярного контроля затяжки - возможна оксидация при длительной эксплуатации в сырых помещениях
• Подходит только для медных проводников; не предназначена для алюминиевых
• Работает при температуре окружающей среды от -25C до +40C - не для холодных складских помещений без отопления

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение PE-проводников в щите управления насосной станцией
• Распределение нуля в распределительных пунктах торгового центра
• Замена старой перемычной системы в модернизируемом щите

Практические советы

• Перед монтажом проверьте соответствие сечения провода - не менее 10 мм2 и не более 25 мм2. Провода меньшего сечения могут выпасть из зажима.
• Затягивайте болты усилием 0,8–1,2 Нм - переусилие повредит резьбу, недотяга вызовет нагрев.
• При использовании в помещениях с высокой влажностью (например, в подвале) периодически проверяйте состояние контактов - при необходимости протирайте спиртом и наносите контактную смазку.
• Шина ШНИ-8х12-10-У2 Синий совместима с любыми DIN-рейками шириной 35 мм - не требует адаптеров.
• Артикул б0033447 - это серийный продукт ЭРА, доступный в большинстве оптовых баз. Купите запасную на случай ремонта - все аналоги имеют отличия в шаге контактов.
