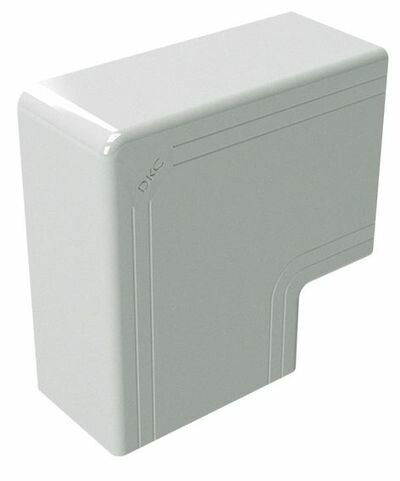

Угол плоский Г-образный 120x40 NPAN IN-Liner - 01742 ДКС

Угол плоский Г-образный 120x40 NPAN DKC IN-Liner - элемент кабель-канала серии In-liner Classic, предназначенный для формирования поворотов трассы в вертикальной плоскости. Подходит для внутренней прокладки проводов и кабелей в офисах, жилых помещениях и других зонах с невысокими механическими нагрузками.

Назначение и область применения

Угол плоский Г-образный 120x40 NPAN DKC IN-Liner используется для соединения горизонтальных и вертикальных участков кабель-канала серии In-liner Classic. Он обеспечивает плавный переход трассы вверх или вниз, сохраняя целостность и эстетичность системы. Применяется там, где требуется скрытая прокладка кабелей: в офисах, квартирах, учебных заведениях, административных зданиях. Удобен при монтаже на стенах и потолках.

Технические характеристики

• Форма: Г-образный, 90°
• Габариты: ширина 120 мм, глубина 40 мм
• Материал: пластик, устойчивый к царапинам
• Степень защиты IP40: защищает от твердых частиц крупнее 1 мм, не герметичен, не предназначен для влажных сред
• Цвет: чисто-белый
• Количество вводов: 2 - вход и выход для каналов
• Количество отсеков: 1 - одиночная камера для кабелей
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и повышенной влажностью
• Количество крышек: 1 - съемная, фиксируется методом встраивания
• Монтажная перфорация: есть - отверстия для крепления саморезами или дюбелями
• Симметричность: да - можно использовать в любом направлении (восходящее/нисходящее)
• Содержание галогенов: да - материал содержит хлор, что требует осторожности при возможном возгорании

Совместимость и монтаж

Угол совместим исключительно с кабель-каналами серии In-liner Classic того же размера (120×40 мм). Крышка крепится путём встраивания - она плотно защёлкивается по контурам корпуса, не требует дополнительных крепежей. Для фиксации самого угла используются монтажные отверстия - достаточно просверлить отверстия в стене и закрутить саморезы. Монтировать рекомендуется после прокладки кабелей внутри основного канала. Перед установкой удалите заводскую защитную плёнку - она снижает адгезию клеевых составов и затрудняет окраску, если потребуется.

Безопасность и стандарты

Изделие соответствует требованиям к электроустановкам в помещениях с нормальной степенью опасности. IP40 гарантирует защиту от контакта с инструментами и крупными предметами, но не от брызг воды - не используйте в сырых местах (ванная, кухня, подвал). Наличие галогенов в материале означает, что при высоких температурах возможно выделение едких газов; поэтому не применять в системах с риском длительного перегрева или открытого огня.

Преимущества

• Высокая точность геометрии - легко состыковывается с другими элементами серии
• Симметричная форма - одинаково удобен для восходящих и нисходящих трасс
• Заводская защитная плёнка - предохраняет поверхность от повреждений при перевозке и монтаже
• Эстетичный белый цвет - гармонирует с интерьерами, не выбивается из общей картинки
• Перфорация - ускоряет и упрощает крепление к любой поверхности

Ограничения применения

• Не в условиях постоянной влаги, паровой среды или прямого попадания воды - IP40 недостаточно
• Не подходит для внешних установок - не рассчитан на UV-лучи, перепады температур выше +-40C
• Не следует использовать в промышленных зонах с ударными нагрузками - пластик не выдержит механических воздействий
• Не сочетается с кабель-каналами других серий или производителей - даже при совпадении размеров
• Галогеновый состав делает его менее безопасным в случае пожара - не рекомендуется в местах с высокой плотностью кабелей и ограниченной вентиляцией

Примеры использования

• Обустройство кабельной трассы в офисе: от пола к розеткам на стене через углы
• Прокладка сетевых кабелей между этажами в многоквартирном доме
• Создание скрытой маршрутизации для видеонаблюдения в коридорах
• Подключение светильников и выключателей в жилых комнатах

Практические советы

• Перед монтажом проверьте соответствие размеров: угол 120x40 должен точно подходить к вашему кабель-каналу In-liner Classic - другие размеры не будут совмещаться
• Если нужен более надёжный контакт с поверхностью - перед сверлением отметьте места крепления карандашом
• Не забудьте снять защитную плёнку сразу после доставки - чем дольше её оставляете, тем сложнее её удалить
• При использовании нескольких углов подряд - соблюдайте минимальный радиус изгиба, чтобы не деформировать кабели внутри
• Для замены старого угла - просто отсоедините крышку, выньте кабели, демонтируйте угол и установите новый
