Наконечник штифтовой медный луженый НШМЛ-16-5.5-14 | nshml-16-5.5-14 EKF

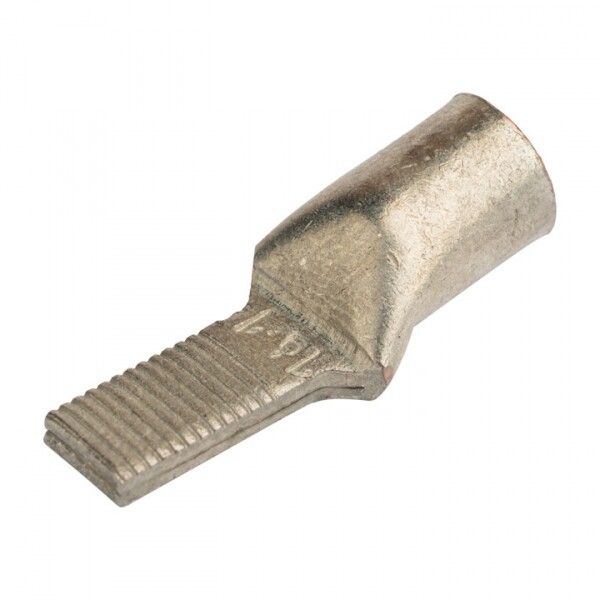

Наконечник штифтовой медный луженый НШМЛ-16-5.5-14 от бренда EKF из серии PROxima предназначен для надёжного соединения многожильных проводников сечением 16 мм2 с штыревыми контактами. Лужёное покрытие защищает от окисления, продлевая срок службы в условиях повышенной влажности или длительного хранения.

Назначение и область применения

Наконечник штифтовой медный луженый НШМЛ-16-5.5-14 используется для создания прочного и долговечного электрического контакта между проводом и штыревым зажимом - например, на клеммных колодках, автоматических выключателях, контакторах или трансформаторах. Подходит для промышленного и распределительного электрооборудования, где важна устойчивость к коррозии и высокая механическая надёжность.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - оптимально для многожильных медных проводов этого размера;
• Тип: штифтовой - имеет цилиндрический выступ для вставки в штыревой контакт;
• Покрытие: лужёный - слой олова предотвращает окисление меди, снижает переходное сопротивление;
• Цветовая кодировка: серый - соответствует стандартному обозначению для сечений 10–25 мм2;
• Количество крепежных отверстий: 0 - не требует болтового крепления, фиксируется только через штыревой контакт;
• Угол соединения: специальный - обеспечивает удобную ориентацию при монтаже в ограниченном пространстве.

Совместимость и монтаж

Наконечник штифтовой медный луженый НШМЛ-16-5.5-14 совместим с штырями диаметром 5,5 мм - типичным размером для клеммных блоков, контакторов и коммутационных устройств в линейке EKF PROxima. Для установки необходимо:

• Зачистить изоляцию с конца провода на длину, равную глубине гильзы наконечника;
• Вставить провод в гильзу и обжать специальным инструментом (клещами с матрицей для штифтовых наконечников);
• Вставить штырь в соответствующий контакт до щелчка или плотного упора.

Не используйте обычные клещи - требуется точная силовой обжим, чтобы избежать плохого контакта или повреждения гильзы.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности, применяемым в промышленной электротехнике. Лужёное покрытие снижает риск возникновения нагрева в месте контакта благодаря стабильному электрическому сопротивлению. Продукт не содержит свинец и соответствует RoHS по составу материалов.

Преимущества

• Лужёное покрытие исключает образование оксидной плёнки - особенно важно при хранении или работе во влажной среде;
• Высокая теплопроводность меди обеспечивает минимальные потери энергии при передаче тока;
• Форма штифта гарантирует плотный контакт без люфта даже после многократных подключений;
• Серый цвет позволяет легко идентифицировать сечение провода при визуальном осмотре.

Ограничения применения

• Не предназначена для одножильных жестких проводов - возможен перегиб и разрушение гильзы;
• Не подходит для систем с рабочим напряжением выше 1000 В переменного тока - требуется проверка совместимости с конкретным оборудованием;
• Не рекомендуется использовать в местах постоянного механического воздействия - штырь может деформироваться при частых вибрациях;
• Отсутствие крепёжных отверстий делает невозможным использование в качестве ответвителя или точки подключения к шине.

Примеры использования

• Подключение входных кабелей к автоматическим выключателям серии ABB, Schneider Electric или EKF PROxima;
• Соединение проводов с клеммными колодками в панелях управления станков и конвейеров;
• Монтаж в распределительных щитах с штыревыми контактами, где нужна быстрая замена и надёжный контакт;
• Обслуживание систем автоматизации, где провода часто отсоединяются и подключаются заново.

Практические советы

• Перед обжимом убедитесь, что зачищенная часть провода полностью заполнит гильзу - недостаточная длина вызывает плохой контакт;
• Проверьте диаметр штыря вашего устройства - он должен точно соответствовать 5,5 мм; если больше - контакт будет свободным, если меньше - невозможно вставить;
• При хранении держите наконечники в сухом месте - хотя лужение защищает от окисления, влага может повредить изоляцию провода;
• Для массового монтажа используйте обжимные инструменты с регулировкой усилия - это повысит качество и скорость работы.
