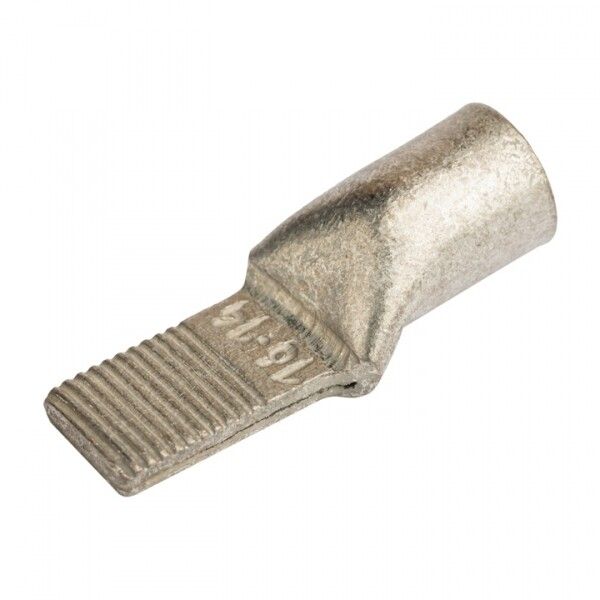

Наконечник штифтовой медный луженый НШМЛ-16-7-14 | nshml-16-7-14 EKF

Наконечник штифтовой медный луженый НШМЛ-16-7-14 (50 штук) от EKF PROxima предназначен для надёжного соединения многожильных проводников сечением 16 мм2 с штифтовыми контактами. Этот тип наконечника особенно актуален там, где важна долговечность контакта и устойчивость к коррозии - например, в распределительных щитах, на станках или в системах автоматизации.

Назначение и область применения

Наконечник штифтовой медный луженый НШМЛ-16-7-14 (50 штук) используется для создания прочного и стабильного электрического соединения между гибким проводом и штифтом - например, в клеммах, разъёмах или креплениях на оборудовании. Подходит для монтажа в условиях повышенной влажности, перепадов температур и длительной эксплуатации. Применяется в промышленной автоматике, энергетике, транспорте и бытовых электрощитах.

Технические характеристики

• Номинальное сечение провода: 16 мм2 - соответствует многожильным проводам класса 5 по ГОСТ 22483;
• Материал: медь - обеспечивает высокую электропроводность и термостойкость;
• Покрытие: лужёное - защищает поверхность от окисления, продлевает срок службы;
• Форма: штифтовая - предназначена для вставки в цилиндрические или прямоугольные контактные гнёзда;
• Угол соединения: специальный - оптимизирован для удобного подключения в ограниченном пространстве;
• Цветовая кодировка: серый - стандартизированный цвет для сечений 10–25 мм2;
• Количество крепежных отверстий: 0 - не требует болтового крепления, фиксируется только через штифт;
• Резьба: отсутствует - не применяется для крепления винтами;
• Комплектация: 50 штук в упаковке - удобно для массового монтажа.

Совместимость и монтаж

Наконечник штифтовой медный луженый НШМЛ-16-7-14 (50 штук) совместим с любыми контактными элементами, рассчитанными на штифты подходящего диаметра. Для установки используйте обжимной инструмент с матрицей для штифтовых наконечников. Обжим должен быть равномерным - без трещин на покрытии и с плотным прилеганием к жиле. Убедитесь, что внутренний диаметр штифта в контакте соответствует внешнему диаметру наконечника - иначе соединение будет нестабильным. Лужёная поверхность не требует предварительной зачистки перед монтажом.

Безопасность и стандарты

Изделие соответствует требованиям к качеству и безопасности, применяемым в промышленной электротехнике. Медный наконечник с лужёным покрытием снижает риск возникновения нагрева из-за окисления контакта. Соответствует принципам надёжности, заложенным в серии EKF PROxima. Сертифицирован в рамках системы качества производителя.

Преимущества

• Лужёное покрытие предотвращает окисление меди - даже при длительном хранении или в сырых помещениях;
• Высокая проводимость меди минимизирует потери энергии и нагрев в месте соединения;
• Специальный угол позволяет легко подключить наконечник в труднодоступных местах;
• Отсутствие крепёжных отверстий упрощает монтаж - достаточно вставить и закрепить штифт;
• Упаковка по 50 штук экономит время на закупке и снижает стоимость единицы.

Ограничения применения

Наконечник штифтовой медный луженый НШМЛ-16-7-14 (50 штук) нельзя использовать для одножильных проводов - он рассчитан исключительно на многожильные. Также не подходит для соединений, требующих винтового крепления - отсутствуют отверстия и резьба. Не рекомендуется применять в средах с постоянным воздействием агрессивных химических веществ - хотя лудь устойчива, она не является герметичной защитой.

Примеры использования

• Подключение кабеля к клеммнику в распределительном щите с штифтовыми контактами;
• Соединение проводов с контроллерами, частотными преобразователями или модулями ввода/вывода;
• Монтаж в силовых цепях станков, конвейеров, насосов и другого промышленного оборудования;
• Замена повреждённых наконечников в старых системах автоматизации, где используются штифтовые разъёмы.

Практические советы

• Перед обжимом проверьте соответствие сечения провода - 16 мм2 - и диаметра штифта в контакте; если штифт слишком мал или велик - соединение будет плохим;
• Не используйте обычные клещи для обжима - нужен специализированный инструмент с матрицей для штифтовых наконечников;
• Храните упаковку в сухом месте - хоть лужёное покрытие защищает от окисления, механические повреждения всё же возможны;
• При замене старого наконечника - всегда выбирайте аналогичную модель: НШМЛ-16-7-14 от EKF PROxima гарантирует точное соответствие по размерам и характеристикам.
