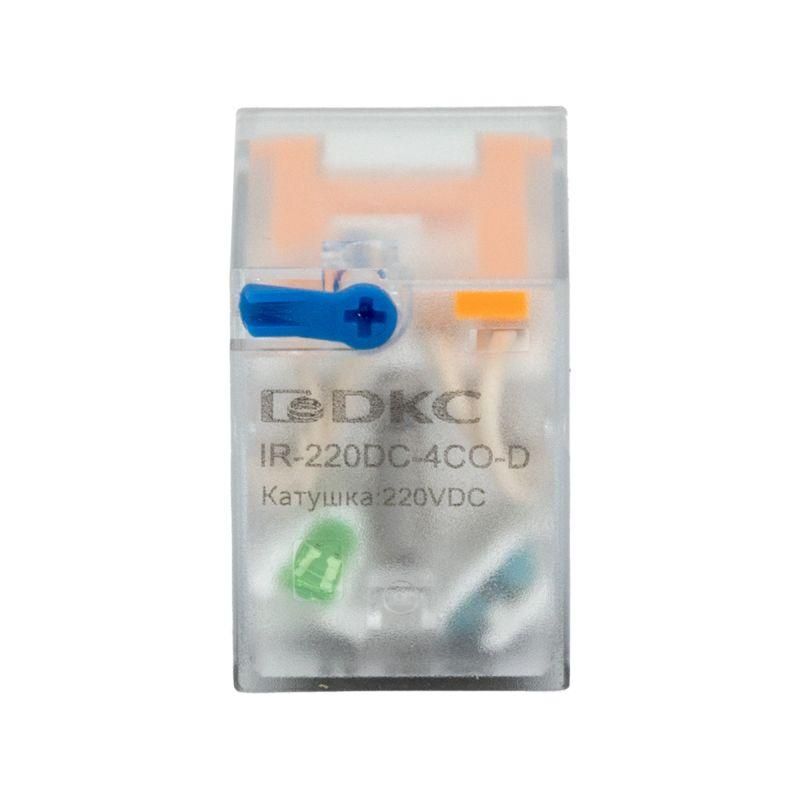

Одиночное реле, 4 перекидных контакта, 220 В DC | IR-220DC-4CO-D DKC ДКС

Реле миниатюрное промышленное общего назначения DKC IR-220DC-4CO-D предназначено для надёжной коммутации слаботочных и силовых цепей в промышленном оборудовании. Благодаря четырём перекидным контактам, встроенной индикации и защите от обратного ЭДС, это реле легко интегрируется в автоматизированные системы с постоянным током 220 В.

Назначение и область применения

Реле DKC IR-220DC-4CO-D используется для управления нагрузками в системах автоматизации: станках, конвейерах, пультах управления, распределительных щитах. Подходит для задач, где требуется одновременно управлять несколькими цепями - например, включать/выключать несколько двигателей, световые сигналы или соленоиды. Напряжение 220 В постоянного тока делает его совместимым с большинством промышленных контроллеров и источников питания.

Технические характеристики

• Номинальный ток контактов: 6 А
• Напряжение катушки: 220 В постоянного тока (DC)
• Количество перекидных контактов: 4 (4×SPDT)
• Тип срабатывания: моностабильное (обычное состояние - выключено)
• Полярность: фиксированная - важно соблюдать правильное подключение + и –
• Контактное покрытие: AgSnO₂ (серебро с оксидом олова) - устойчиво к дуге, долговечно при переключении
• Степень защиты IP50: защищено от пыли, но не от брызг воды
• Подключение: штепсельное - установка в стандартную колодку
• Индикация: встроенный светодиод показывает состояние включения
• Дополнительно: кнопка тестирования с блокировкой, встроенный защитный диод

Совместимость и монтаж

Реле DKC IR-220DC-4CO-D устанавливается в стандартные DIN-колодки типа 8-pin (или аналогичные, соответствующие форм-фактору). Колодка должна обеспечивать надёжный контакт с 8 выводами реле. Обязательно проверьте соответствие полярности при подключении катушки - неверное подключение не повредит устройство, но реле не будет работать. Кнопка теста позволяет проверить работу контактов без подачи управляющего сигнала - просто нажмите её, пока реле не активируется. Светодиод загорится при наличии напряжения на катушке.

Безопасность и стандарты

Реле соответствует требованиям промышленной безопасности для работы в условиях пыли (IP50). Защитный диод предотвращает импульсы обратной ЭДС при отключении катушки, что снижает риск повреждения управляющей электроники. Применяется в соответствии с IEC 61810-1 для реле общего назначения. Не предназначен для взрывоопасных сред.

Преимущества

• Четыре независимых перекидных контакта позволяют заменить четыре одиночных реле - экономия места и проводки
• AgSnO₂-покрытие контактов увеличивает срок службы при частых включениях, особенно при индуктивных нагрузках
• Встроенная светодиодная индикация даёт наглядную обратную связь - видно, работает ли реле
• Кнопка теста с блокировкой - безопасно проверить функциональность без отключения питания
• Защитный диод исключает необходимость внешней защиты - снижает количество компонентов в схеме
• Штепсельное подключение ускоряет замену и обслуживание

Ограничения применения

• Не использовать во влажных средах - степень защиты IP50 не защищает от влаги
• Запрещена работа при переменном токе - напряжение катушки рассчитано только на 220 В DC
• При токе выше 6 А возможен износ контактов, сокращение срока службы или сваривание
• Не рекомендуется для высокочастотных переключений более 10–15 раз в минуту - может привести к перегреву катушки
• Полярность обязательна - подключение «наоборот» не вызовет выход из строя, но реле не сработает

Примеры использования

• Управление четырьмя двигателями в конвейерной линии через один контроллер
• Переключение режимов работы станка: быстрый ход / медленный ход / останов
• Автоматическое включение аварийной сигнализации при сбое в системе
• Контроль состояния нескольких клапанов в гидравлической системе

Практические советы

• Выбирайте колодку с подходящим шагом контактов - убедитесь, что она совместима с форм-фактором реле DKC IR-220DC-4CO-D
• При подключении индуктивных нагрузок (катушки, двигатели) - даже с внутренним диодом - лучше дополнительно применить RC-цепочки для снижения помех
• Проверяйте температуру окружающей среды - максимальная рабочая температура обычно до +55 C; при более высоких значениях снижайте допустимую нагрузку
• При длительной работе с близкими к максимуму токами (5–6 А) обеспечьте хорошее теплоотведение - не закрывайте реле герметично
• При замене - всегда отключайте питание. Кнопка теста не заменяет отключение!
