Ограничитель импульсных перенапряжений (УЗИП) 1П 12,5кА (класс I + II III) OptiDin OM-I-1-280/12,5/S - 114271 КЭАЗ

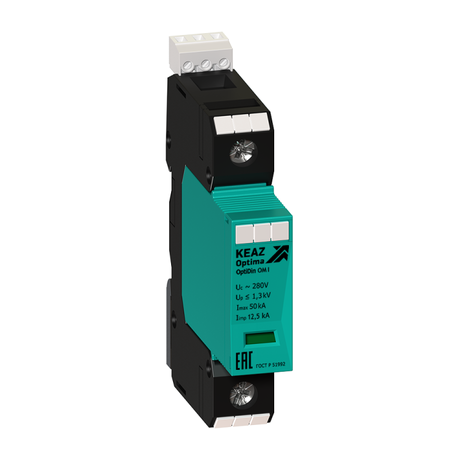

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-1-280/12,5/S - устройство для защиты электронного оборудования от скачков напряжения, вызванных молниями или коммутационными процессами. Установлен на DIN-рейку, совместим с системами TN-S и TT, применяется в распределительных щитах жилых, промышленных и коммерческих объектов. Бренд Кэаз, артикул 114271.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-1-280/12,5/S защищает электрические сети и подключённые устройства от высоковольтных импульсов, возникающих при ударе молнии, аварийных отключениях или включении мощных нагрузок. Подходит для установки в главном вводном щите здания, где требуется защита всех трёх уровней: внешние воздействия (класс I), внутренние перенапряжения (класс II) и чувствительная электроника (класс III). Применяется в многоквартирных домах, офисах, производственных цехах, АЗС, транспортных узлах и других объектах с риском попадания грозового разряда.

Технические характеристики

• Количество полюсов: 1 (защита одной фазы и нуля в однофазной сети)
• Номинальное напряжение переменного тока: 230 В - соответствует стандартным сетям в России и странах СНГ
• Максимальный разрядный ток (8/20): 50 кА - выдерживает самые сильные импульсы, включая прямые удары молнии
• Уровень напряжения защиты: 1,3 кВ - предельное напряжение, которое пройдёт через устройство к оборудованию; ниже этого порога оборудование остаётся безопасным
• Отключающая способность при коротком замыкании: 25 кА - способен автоматически отключить цепь при сверхтоке, чтобы избежать пожара
• Максимальное сечение подключаемого кабеля: 25 мм2 - позволяет использовать медные провода до 25 кв.мм
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Способ монтажа: на DIN-рейку шириной 35 мм - один модуль занимает место в щите
• Рабочий температурный диапазон: от -40C до +70C - работает в холодных регионах и нагреваемых помещениях
• Система заземления: TN-S, TT - совместим с большинством современных систем заземления
• Номинальное напряжение постоянного тока: 0 В - предназначен исключительно для переменного тока
• Серия: OptiDin OM - продукт от КЭАЗ, прошедший сертификацию по ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-1-280/12,5/S монтируется на стандартную DIN-рейку в распределительном щите. Для работы необходим надёжный контакт с заземляющим проводником PE. Подключение выполняется двумя проводами: L (фаза) и N (ноль). Максимальное сечение кабеля - 25 мм2, что позволяет использовать как одножильные, так и многожильные провода. Устройство не требует дополнительного питания. После монтажа проверьте плотность затяжки контактов - слабый контакт снижает эффективность защиты. Не устанавливайте в открытых щитах или местах с повышенной влажностью - степень защиты IP20 не обеспечивает защиту от воды и пыли.

Безопасность и стандарты

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-I-1-280/12,5/S соответствует требованиям ГОСТ Р 51992-2011, который регламентирует параметры и методы испытаний УЗИП. Соответствие классам I+II+III гарантирует многоступенчатую защиту: первый уровень принимает основной удар, второй - рассеивает остаток энергии, третий - фильтрует высокочастотные помехи. Устройство имеет термический разъединитель, который отключает повреждённый элемент, предотвращая перегрев и возможное возгорание. Сертифицировано для эксплуатации в условиях климатического исполнения УХЛ4 - умеренный и холодный климат с возможностью повышенной влажности.

Преимущества

• Высокая разрядная способность (50 кА) - выше среднего уровня, что делает устройство надёжным даже в районах с частыми грозами
• Класс I+II+III в одном корпусе - экономит место в щите и упрощает проект
• Широкий диапазон температур - можно применять в неотапливаемых щитовых на улице или в холодных цехах
• Автоматическая отсечка при выходе из строя - предотвращает опасность перегрева и короткого замыкания
• Совместимость с популярными системами заземления TN-S и TT - легко интегрируется в существующие сети

Ограничения применения

• Не предназначена для защиты от постоянного тока - нельзя использовать в DC-сетях (например, солнечные электростанции без преобразователя)
• IP20 - запрещено устанавливать вне закрытого щита, в сырых или пыльных помещениях
• Не является заменой УЗО или автоматическому выключателю - работает только против импульсных перенапряжений, а не против токов утечки или перегрузки
• Требует обязательного подключения к PE - без качественного заземления защита будет недостаточной
• Не рекомендовано использование в сетях с напряжением выше 230 В - для 400 В нужна другая модель

Примеры использования

• Главный ввод в квартире или доме - первая точка защиты перед счетчиком и групповыми автоматами
• Щитовая на производстве - защита ЧПУ-станков, PLC-систем, датчиков и приводов
• Объекты связи - серверные комнаты, базовые станции мобильной связи
• Торговые центры - защита POS-терминалов, видеонаблюдения, освещения
• Жилищно-коммунальные хозяйства - щиты насосных станций, лифтов, тепловых пунктов

Практические советы

• Перед установкой проверьте состояние заземления - сопротивление должно быть менее 4 Ом
• Подключайте провода строго по цветовой маркировке: L - коричневый, N - синий, PE - жёлто-зелёный
• Не используйте удлинители между УЗИП и щитом - длинные провода увеличивают индуктивность и снижают эффективность
• Проверяйте индикатор состояния после каждого грозового сезона - если он красный, устройство вышло из строя
• При проектировании щита учтите, что OptiDin OM-I-1-280/12,5/S занимает всего 1 модуль - удобно для компактных решений
• Для максимальной защиты сочетайте этот УЗИП с вторым уровнем (класса II) в распределительных щитах этажей
