Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40/R - 114300 КЭАЗ
Товарные предложения:
| Ограничитель импульсных перенапряжений (УЗИП) 3П 40кА (класс II + III) OptiDin OM-II-3-280/40/R - 114300 | 20.11.2024 | 58 шт. | 15 960,67 ₽ | шт. | от 30 дней |
Аналоги (1)
| 126 шт. | 9 924,86 ₽ | шт. | от 12 дней |
Условия поставки ограничителя импульсных перенапряжений (УЗИП) 3П 40ки (класса II + III) OptiDin OM-II-3-280/40/R - 114300 кэаза
Купить 58 шт. ограничителей импульсных перенапряжений (узип) 3п 40ок (классов ii + iii) optidin om-ii-3-280/40/r - 114300 кэазов могут юридические ифизическиелица, по наличному и безналичному расчету, отгрузка производится с пункта выдачи в течение 2 - 5 дней после поступления оплаты.
Цена ограничителя импульсных перенапряжений (УЗИП) 3П 40ки (класса II + III) OptiDin OM-II-3-280/40/R - 114300 кэаза зависит от общего объема заказа, на сайте указана оптовая цена действующая при сумме заказа от 100тр., для формирования максимально выгодного предложения рекомендуем запрашивать полный перечень товаров.
Доставка по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Описание
Характеристики
Сертификаты
Описание

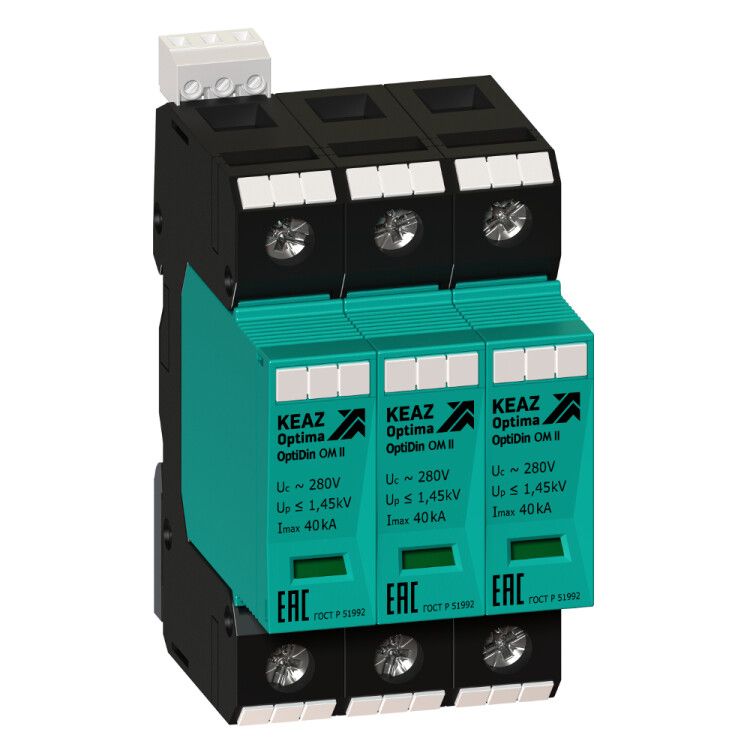

Ограничитель импульсных перенапряжений (УЗИП) OptiDin OM-II-3-280/40/R - 114300 КЭАЗ представляет собой устройство защиты от импульсных перенапряжений класса II + III с типом полюса 3P, предназначенное для использования в трехфазной питающей сети.
Основные преимущества данного ограничителя:
- Способ монтажа на DIN-рейку с Ω-профилем шириной 35 мм, что обеспечивает легкую и удобную установку;
- Степень защиты IP20, гарантирующая защиту от пыли и предотвращающая проникновение влаги;
- Конструктивный размер (габарит) 3 модуля, что позволяет экономить место при монтаже;
- Уровень защиты по напряжению составляет 1.3 кВ, обеспечивая надежную защиту электрических устройств от перенапряжений;
- Номинальное сопротивление импульсного тока 20 кА, обеспечивающее эффективную защиту от импульсных перенапряжений;
- Номинальное напряжение переменного тока 230 В, что соответствует стандартным напряжениям питающих сетей;
- Максимальное длительное напряжение переменного тока 280 В, обеспечивающее надежную работу устройства при возможных перепадах напряжения;
- Отключающая способность при коротком замыкании (Isccr) составляет 25 кА, что гарантирует надежную защиту от короткого замыкания.
Данное устройство не имеет контакта дистанционной сигнализации и не подходит для конфигураций систем DC, IT, TN, TT, TN-C, TN-S и TN-C-S. Однако оно может быть использовано в других конфигурациях системы.
Характеристики c описанием
Серия:
OptiDin OM
Серия 'OptiDin OM' указывает на конкретную линейку разрядников и устройств защиты, разработанных для обеспечения максимальной безопасности и надежности в электрических системах. Эти устройства предназначены для защиты от перенапряжений и других электрических аномалий, обеспечивая долговечность и стабильную работу оборудования. Выбор устройств из этой серии должен основываться на совместимости с существующими электрическими системами и требованиями к защите. Замена устройств на аналоги из этой же серии гарантирует сохранение всех технических характеристик и уровня защиты.
Род тока:
Переменный (AC)
Род тока определяет тип электрического тока, с которым совместимы разрядники и устройства защиты. Это свойство критически важно для обеспечения правильной работы и надежности устройства в зависимости от условий эксплуатации.
Переменный ток (AC) — это тип электрического тока, который периодически меняет направление. Устройства защиты, рассчитанные на работу с переменным током, обычно используются в бытовых и промышленных сетях, где напряжение и частота могут варьироваться. При выборе разрядника для сетей с переменным током важно учитывать параметры, такие как номинальное напряжение и частота сети, чтобы обеспечить эффективную защиту и длительный срок службы устройства. Замена на аналогичный разрядник, рассчитанный на переменный ток, должна производиться с учетом этих параметров.
Переменный/Постоянный ток (AC/DC) — это устройства, которые могут работать как с переменным, так и с постоянным током. Такие универсальные устройства защиты подходят для использования в системах, где возможно наличие обоих типов тока, например, в гибридных энергосистемах или на объектах с резервными источниками питания. При выборе разрядника для таких систем следует учитывать максимальные значения напряжения и токов для обоих типов тока. Замена должна производиться на аналогичный универсальный разрядник, чтобы обеспечить совместимость и надежную защиту в любых условиях эксплуатации.
Напряжение:
220 В
Напряжение - это электрический потенциал, при котором разрядники и устройства защиты функционируют. Правильный выбор напряжения обеспечивает надежную защиту оборудования и безопасность эксплуатации. Подбор напряжения должен соответствовать номинальному напряжению сети или оборудования, которое необходимо защитить, чтобы предотвратить перегрузки и короткие замыкания.
220 В - стандартное напряжение для бытовых электрических сетей. Используется для защиты бытовых приборов и маломощного промышленного оборудования. Рекомендуется для применения в жилых и офисных помещениях.
380 В - напряжение, характерное для трехфазных промышленных сетей. Применяется для защиты мощного промышленного оборудования и электрических двигателей. Выбор этого напряжения важен для предприятий с высокими требованиями к электроснабжению.
24 В - низковольтное напряжение, часто используемое в системах управления и сигнализации. Обеспечивает безопасность в условиях повышенной влажности и в взрывоопасных зонах. Рекомендуется для применения в системах автоматизации и контроля.
127 В - используется в некоторых старых электрических сетях и в специализированных промышленных приложениях. При выборе устройств защиты для этого напряжения важно учитывать совместимость с существующей инфраструктурой.
48 В - часто используется в телекоммуникационных и IT-системах. Обеспечивает безопасную работу оборудования и минимизирует риск поражения электрическим током. Рекомендуется для защиты серверных и сетевых устройств.
12 В - низковольтное напряжение, обычно применяемое в автомобильных и некоторых бытовых приложениях. Обеспечивает безопасность и надежность работы низковольтных систем.
1000 В - высокое напряжение, используемое в специализированных промышленных и энергетических приложениях. Требует строгого соблюдения правил безопасности и применения специализированных защитных устройств.
660 В - напряжение, применяемое в некоторых промышленных установках и оборудовании. Выбор этого напряжения требует учета специфики оборудования и условий эксплуатации.
110 В - используется в некоторых странах и в специализированных промышленных приложениях. При выборе устройств защиты для этого напряжения важно учитывать стандарты и требования конкретного региона.
5 В - очень низкое напряжение, обычно применяемое в электронных устройствах и системах управления. Обеспечивает безопасность и надежность работы чувствительных электронных компонентов.
Тип изделия:
Ограничитель импульсных перенапряжений
Тип изделия в рубрике 'Разрядники и устройства защиты' определяет конкретное назначение и конструктивные особенности устройства, предназначенного для защиты электрических систем и оборудования от перенапряжений, импульсных воздействий и других аномальных условий.
Ограничитель импульсных перенапряжений предназначен для защиты электрических систем от кратковременных импульсных перенапряжений, вызванных, например, ударами молнии или коммутационными операциями. Выбор данного типа изделия рекомендуется, если основная угроза для системы исходит от импульсных воздействий.
Защита от перенапряжения обеспечивает защиту от длительных и кратковременных перенапряжений в сети. Это универсальное решение, подходящее для большинства стандартных применений, где требуется комплексная защита.
Ограничитель перенапряжения используется для защиты от длительных перенапряжений, которые могут возникнуть, например, из-за неисправностей в сети. Рекомендуется для систем, где стабильность напряжения имеет критическое значение.
Ограничитель перенапряжений выполняет аналогичную функцию, как и ограничитель перенапряжения, но может быть рассчитан на более широкий диапазон напряжений. Подходит для применения в системах с переменным уровнем напряжения.
Устройство защиты — это общее название для любого устройства, предназначенного для защиты электрических систем от различных видов перенапряжений и других аномальных условий. Рекомендуется для использования в комплексных системах защиты.
Ограничитель импульсных перенапряжений модульный представляет собой модульное устройство, которое может быть легко интегрировано в существующие системы. Идеально подходит для модернизации и расширения уже установленных систем защиты.
Основание служит базовой платформой для установки различных защитных устройств и компонентов. Выбор основания важен для обеспечения совместимости и надежности всей системы защиты.
Разрядник предназначен для защиты от перенапряжений путем создания контролируемого разряда, который ограничивает напряжение до безопасного уровня. Рекомендуется для систем, где требуется быстрая реакция на перенапряжения.
Вставка используется в составе комплексных защитных устройств и может быть заменена в случае износа или повреждения. Обеспечивает гибкость и простоту обслуживания системы защиты.
Молниезащита предназначена для защиты от прямых ударов молнии и связанных с ними перенапряжений. Рекомендуется для использования в зданиях и сооружениях, где риск удара молнии высок.
Способ монтажа:
DIN-рейка (с Ω-профилем) 35 мм
Способ монтажа разрядников и устройств защиты определяет метод их установки и крепления в электрических системах. От выбора способа монтажа зависит удобство установки, надежность крепления и доступность для обслуживания. Различные способы монтажа подходят для различных условий эксплуатации и типов оборудования.
Монтаж на DIN-рейку осуществляется путем установки устройства на стандартную металлическую рейку, что обеспечивает удобство и быстроту монтажа и демонтажа. Этот способ часто используется в распределительных щитах и шкафах автоматики.
Монтаж через адаптер предполагает использование специального переходника для установки устройства. Это может быть необходимо для интеграции с нестандартными или устаревшими системами крепления.
Монтаж на аппарат означает непосредственное крепление устройства защиты к оборудованию, которое оно защищает. Это обеспечивает минимальное расстояние между устройством и защищаемым оборудованием, что повышает эффективность защиты.
Настенный монтаж предполагает крепление устройства защиты на вертикальную поверхность, что удобно для экономии пространства и обеспечения легкого доступа для обслуживания.
Монтаж на устройство подразумевает установку непосредственно на защищаемое устройство, что обеспечивает компактность и минимальные потери на соединениях.
Стационарный монтаж предполагает постоянное крепление устройства в одном месте, что обеспечивает высокую надежность и устойчивость конструкции. Подходит для крупных и тяжелых устройств.
Скрытый монтаж подразумевает установку устройства внутри стен или других конструкций, что обеспечивает защиту от внешних воздействий и повышает эстетичность.
Монтаж на монтажные элементы предполагает использование дополнительных крепежных деталей, таких как кронштейны или рамы, для установки устройства. Это обеспечивает гибкость в выборе места установки.
Втычной монтаж предполагает установку устройства путем вставки его в соответствующий разъем или гнездо. Это обеспечивает простоту и быстроту замены устройства.
Соединение винтовое предполагает использование винтов для крепления устройства. Это обеспечивает надежное и прочное соединение, подходящее для условий с вибрациями или механическими нагрузками.
Степень защиты:
IP20
Степень защиты (IP) указывает на уровень защиты, который обеспечивается оболочкой разрядников и устройств защиты от проникновения твердых предметов, пыли и воды. Этот параметр критически важен для выбора устройства, учитывая условия эксплуатации, чтобы обеспечить надежную работу и долговечность оборудования.
IP20: Устройства с этой степенью защиты защищены от проникновения твердых предметов размером более 12,5 мм, но не защищены от воды. Рекомендуется для использования в сухих, чистых помещениях, где нет риска попадания влаги.
IP65: Обеспечивает полную защиту от пыли и защиту от струй воды под давлением со всех направлений. Подходит для применения в условиях, где оборудование может подвергаться воздействию пыли и воды, например, на открытых площадках или в производственных зонах с высоким уровнем загрязнения.
IP40: Защита от твердых предметов размером более 1 мм, но не защищены от воды. Подходит для помещений с минимальным уровнем пыли и отсутствием влаги, например, офисные помещения или серверные комнаты.
IP54: Защищены от ограниченного проникновения пыли и от брызг воды с любого направления. Рекомендуется для использования в условиях, где возможны умеренные загрязнения и случайное попадание воды.
IP67: Полная защита от пыли и защита от временного погружения в воду на глубину до 1 метра. Подходит для применения в условиях, где оборудование может быть погружено в воду, например, в подземных установках или на открытых площадках с возможностью затопления.
IP65/IP67: Комбинированная степень защиты, обеспечивающая как защиту от пыли и струй воды под давлением, так и временное погружение в воду. Идеально подходит для использования в условиях, где оборудование может подвергаться как воздействию струй воды, так и погружению в воду.
IP40/IP20: Комбинированная степень защиты, обеспечивающая защиту от твердых предметов размером более 1 мм и частичную защиту от более крупных твердых предметов, но без защиты от воды. Подходит для различных внутренних помещений с разным уровнем загрязнения.
IP00: Отсутствие защиты от проникновения твердых предметов и воды. Используется только в условиях, где оборудование полностью защищено от внешних воздействий, например, внутри герметичных корпусов или в лабораторных условиях.
IP50: Полная защита от пыли, но без защиты от воды. Подходит для сухих, пыльных условий, где нет риска попадания влаги, например, в промышленных цехах с высоким уровнем пыли.
IP56: Защита от ограниченного проникновения пыли и от сильных струй воды или морских волн. Рекомендуется для использования в условиях, где оборудование подвергается воздействию сильных струй воды, например, в морских портах или на промышленных объектах с интенсивным водоснабжением.
Степень защиты IP:
IP20
Степень защиты IP (Ingress Protection) указывает на уровень защиты электрических устройств от проникновения твёрдых частиц и влаги. В контексте разрядников и устройств защиты это свойство определяет, насколько устройство защищено от окружающей среды, что критично для обеспечения надежной работы в различных условиях эксплуатации. Степень защиты обозначается двумя цифрами: первая указывает на защиту от твёрдых объектов, вторая — от жидкости.
IP20: Устройства с этой степенью защиты обеспечивают защиту от проникновения твёрдых объектов диаметром более 12,5 мм, что предотвращает случайный контакт с внутренними частями. Однако они не защищены от влаги. Рекомендуется использовать такие устройства в сухих, чистых помещениях, где минимален риск воздействия воды и пыли. Замена на устройства с более высокой степенью защиты необходима при эксплуатации в условиях с повышенной влажностью или запыленностью.
IP65: Эти устройства полностью защищены от пыли и выдерживают струи воды под низким давлением с любого направления. Это делает их подходящими для использования в условиях с высокой запыленностью и возможностью попадания воды, например, на открытых площадках или в производственных помещениях. При необходимости эксплуатации в условиях интенсивного водяного воздействия может потребоваться замена на устройства с более высокой степенью защиты.
IP66: Устройства с этой степенью защиты полностью защищены от пыли и выдерживают сильные струи воды. Это обеспечивает их надежную работу в экстремальных условиях, таких как наружные установки под дождем или вблизи водных источников. Такие устройства не требуют замены в большинстве суровых условий эксплуатации, но для подводного использования может понадобиться более высокая степень защиты.
IP00: Устройства с этой степенью защиты не обеспечивают защиты ни от твёрдых объектов, ни от влаги. Их применение ограничено исключительно внутренними и сухими условиями, где нет риска попадания пыли или воды. Для любых других условий эксплуатации требуется замена на устройства с более высокой степенью защиты.
Сфера применения:
Аппарат защиты
Свойство 'Сфера применения' в рубрике 'Разрядники и устройства защиты' указывает на конкретные области и условия, в которых данные устройства могут эффективно использоваться. Это помогает определить подходящее устройство для конкретных задач, обеспечивая надежную защиту оборудования и безопасность эксплуатации.
Защита от перенапряжения подразумевает использование устройств для предотвращения повреждений электрооборудования из-за резких скачков напряжения. Такие устройства рекомендуется устанавливать в местах с нестабильным электрическим снабжением или высоким риском перенапряжений.
Аппарат защиты - это общее название для устройств, предназначенных для защиты электрических систем и оборудования от различных видов повреждений, включая короткие замыкания, перегрузки и перенапряжения. Выбор аппарата защиты зависит от конкретных требований системы и условий эксплуатации.
Устройство защиты от скачков напряжения, известное как сетевой фильтр, используется для защиты бытовой и офисной техники от кратковременных скачков напряжения в сети. Рекомендуется для защиты компьютеров, телевизоров, аудиосистем и другой чувствительной электроники.
Разрядники и устройства защиты, предназначенные для линий электропередачи, используются для защиты высоковольтных линий от грозовых перенапряжений и других электрических аномалий. Они важны для обеспечения стабильной и безопасной работы энергетических систем.
Устройства, применимые в промышленных и бытовых условиях, обеспечивают защиту различного оборудования от электрических аномалий. В промышленности они защищают сложные системы и машины, а в быту - бытовую технику и электронику.
ОПС1 модернизированные устройства предназначены для использования в системах защиты от перенапряжений с улучшенными характеристиками и повышенной надежностью. Рекомендуются для применения в обновленных и модернизированных электрических установках.
Устройства, применяемые во взрывоопасных газовых средах, соответствуют строгим стандартам взрывозащиты и предназначены для использования в зонах с высоким риском взрывов. Они обеспечивают безопасность в промышленных и наружных установках, где присутствуют взрывоопасные газы.
Двухполюсное УЗИП класса II предназначено для защиты полюсов в системах постоянного тока. Оно эффективно защищает от перенапряжений между полюсами L-/L+, L+/PE и L-/PE. Рекомендуется для использования в системах, где требуется надежная защита постоянного тока.
Количество полюсов:
3 шт
Количество полюсов указывает на число электрических цепей, которые разрядник или устройство защиты может одновременно защищать. Это свойство критически важно для выбора правильного устройства, так как оно напрямую влияет на эффективность защиты и совместимость с электрической системой. Количество полюсов должно соответствовать требованиям конкретного применения, чтобы обеспечить надлежащую защиту и работу системы.
Разрядники и устройства защиты с одним полюсом предназначены для защиты одной электрической цепи. Они часто используются в однофазных системах, где требуется защита только одной линии. Рекомендуется использовать в простых системах, где необходима базовая защита.
Двухполюсные устройства защиты могут одновременно защищать две электрические цепи. Такие устройства часто применяются в однофазных системах с двумя проводами, включая нейтральный провод. Они обеспечивают более комплексную защиту по сравнению с однополюсными устройствами и подходят для более сложных систем.
Трехполюсные разрядники и устройства защиты предназначены для трехфазных систем, где требуется защита трех линий. Эти устройства наиболее часто используются в промышленных и коммерческих установках, где требуется защита трех фаз. Рекомендуется для систем, где важна стабильность и непрерывность работы.
Четырехполюсные устройства защиты предназначены для трехфазных систем с нейтральным проводом. Они обеспечивают защиту всех трех фаз и нейтрали, что делает их идеальными для сложных электрических систем, требующих максимальной защиты и контроля. Рекомендуется для систем с высоким уровнем критичности.
Шестиполюсные разрядники и устройства защиты предназначены для специализированных применений, где требуется защита шести отдельных цепей. Эти устройства используются в сложных промышленных системах и могут обеспечивать защиту нескольких трехфазных линий или других сложных конфигураций. Рекомендуется для высоконагруженных и сложных систем.
Система заземления:
TN-C
Система заземления определяет способ заземления электрической установки и влияет на выбор разрядников и устройств защиты. Она влияет на безопасность, эффективность работы и требования к обслуживанию оборудования.
Система TN-S, TT: Включает отдельные нейтральный и защитный проводники (TN-S) и систему с отдельным заземлением (TT). Подходит для современных установок с высокими требованиями к безопасности и снижению электромагнитных помех. Рекомендуется для применения в зданиях с чувствительным оборудованием.
Система TN-C: Объединяет нейтральный и защитный проводники в одном проводнике (PEN). Применяется в старых установках, но не рекомендуется для новых проектов из-за повышенного риска электромагнитных помех и сложности модернизации.
Система TN-S: Имеет раздельные нейтральный (N) и защитный (PE) проводники. Обеспечивает высокую степень безопасности и минимальные электромагнитные помехи. Рекомендуется для новых установок и модернизации старых систем.
Система TN: Общий термин для систем TN-C, TN-S и TN-C-S, где нейтральный проводник заземлен. Выбор конкретного типа TN зависит от специфических требований установки и условий эксплуатации.
Система ТТ-С сеть: Включает отдельное заземление для каждого оборудования, что уменьшает риск возникновения замыканий на землю. Рекомендуется для сельских и удаленных районов с высоким сопротивлением грунта.
Система IT: Нейтральный проводник изолирован от земли или заземлен через высокое сопротивление. Подходит для систем, где требуется высокая надежность и минимизация риска поражения электрическим током, например, в медицинских учреждениях.
Система TT: Включает отдельное заземление для каждого потребителя. Обеспечивает независимость от заземляющего проводника сети, что повышает безопасность. Рекомендуется для применения в условиях с высоким сопротивлением грунта.
Система TN сеть: Общий термин для всех систем TN (TN-C, TN-S, TN-C-S), где нейтральный проводник заземлен. Выбор конкретного типа зависит от условий эксплуатации и требований безопасности.
Системы TT-, TN-S, TN-C-S сеть: Комбинированные системы, включающие элементы различных типов заземлений. Обеспечивают гибкость в выборе и применении в зависимости от конкретных условий и требований безопасности.
Система TN-C-S: Комбинирует функции TN-C и TN-S, где нейтральный и защитный проводники объединены в одном проводнике (PEN) до определенной точки, после которой они разделяются. Обеспечивает высокую степень безопасности и гибкость в применении.
Защитное напряжение:
1450 В
Защитное напряжение — это максимальное напряжение, при котором разрядник или устройство защиты начинает проводить ток, чтобы предотвратить повреждение оборудования от перенапряжений. Оно измеряется в вольтах (В). Это свойство критически важно при выборе устройств защиты, так как слишком низкое защитное напряжение может привести к избыточным срабатываниям и снижению долговечности устройства, а слишком высокое — к недостаточной защите оборудования. Рекомендуется выбирать защитное напряжение, соответствующее нормам и стандартам для конкретного оборудования и условий эксплуатации. В случае замены устройства защиты следует подбирать разрядник с аналогичным или близким по значению защитным напряжением для обеспечения надежной работы системы.
Сигнал на устройстве:
Нет (без)
Сигнал на устройстве указывает на тип индикации, которую использует устройство защиты для оповещения о своем состоянии или срабатывании. Это свойство важно для обеспечения своевременного и адекватного реагирования на аварийные ситуации, а также для удобства эксплуатации и технического обслуживания устройства.
Оптический сигнал - это визуальная индикация состояния устройства, обычно реализуемая с помощью светодиодов или других световых индикаторов. Важно для использования в условиях, где акустические сигналы могут быть не слышны или неуместны. Рекомендуется для тихих или визуально доступных мест.
Нет сигнала означает, что устройство не оборудовано никакими средствами индикации состояния. Подходит для простых систем, где постоянный мониторинг не требуется или где индикация осуществляется внешними средствами. При выборе такого устройства необходимо учитывать необходимость дополнительных средств контроля.
Акустический сигнал - это звуковая индикация состояния устройства, которая может быть слышна на определенном расстоянии. Полезен в шумных средах или там, где визуальная индикация может быть не заметна. Рекомендуется для мест с высоким уровнем шума или для критических систем, где требуется мгновенное уведомление.
Возможно считывание означает, что устройство поддерживает функции мониторинга и передачи данных о своем состоянии на внешние устройства или системы. Это важно для интеграции в автоматизированные системы управления и мониторинга. Рекомендуется для сложных систем, где необходим постоянный удаленный контроль.
Акустический и оптический сигнал - это комбинированная индикация, использующая как звуковые, так и визуальные сигналы для оповещения о состоянии устройства. Обеспечивает максимальную информативность и надежность, особенно в критически важных системах. Рекомендуется для использования в местах с переменными условиями окружающей среды, где оба типа сигналов могут быть полезны.
Количество модулей DIN:
3
Количество модулей DIN указывает на количество стандартных модулей, занимаемых устройством на DIN-рейке. Это важно для правильного планирования пространства в электрическом щите и обеспечения совместимости с другими компонентами системы. Правильный выбор количества модулей DIN позволяет оптимизировать монтаж и обслуживание оборудования, а также предотвращает перегрузку щита.
Одномодульные устройства занимают минимальное пространство на DIN-рейке, что делает их идеальными для компактных электрических щитов или для добавления в уже заполненные щиты. Однако, они могут иметь ограниченные функциональные возможности по сравнению с многомодульными устройствами.
Двухмодульные устройства обеспечивают баланс между компактностью и функциональностью. Они занимают больше места, чем одномодульные, но часто предлагают дополнительные функции или улучшенные характеристики, что делает их подходящими для более сложных систем.
Трехмодульные устройства предоставляют дополнительные функции и возможности по сравнению с одномодульными и двухмодульными. Они требуют больше места на DIN-рейке, поэтому их следует использовать в более просторных щитах или в системах, где требуется расширенная защита.
Четырехмодульные устройства предлагают расширенные функциональные возможности и обычно используются в системах с повышенными требованиями к защите и управлению. Они требуют значительного пространства на DIN-рейке, что следует учитывать при планировании электрического щита.
Пятимодульные устройства занимают еще больше места и часто включают в себя дополнительные функции и возможности, подходящие для сложных систем с высокими требованиями к защите и управлению. Их выбор должен быть обоснован необходимостью таких функций.
Шестимодульные устройства предназначены для сложных систем, где требуется большое количество функций и возможностей. Они занимают значительное пространство на DIN-рейке и должны использоваться в щитах с достаточным свободным местом.
Семимодульные устройства обеспечивают максимальную функциональность и защиту для сложных систем. Их использование требует тщательного планирования пространства в электрическом щите, чтобы избежать перегрузки и обеспечить удобство обслуживания.
Восьмимодульные устройства предназначены для самых сложных и требовательных систем, обеспечивая максимальную защиту и функциональность. Они требуют значительного пространства на DIN-рейке и должны использоваться в больших электрических щитах с достаточным запасом места.
Тридцатимодульные устройства занимают огромное пространство на DIN-рейке и предназначены для специализированных, крупных систем, требующих максимального уровня защиты и множества функций. Их использование должно быть тщательно спланировано, учитывая все требования системы и доступное пространство в электрическом щите.
Нормативный документ:
ГОСТ Р 51992-2011
Нормативный документ определяет стандарты и требования, которым должны соответствовать разрядники и устройства защиты. Эти документы содержат технические характеристики, методы испытаний и критерии оценки качества, обеспечивая надежную и безопасную эксплуатацию устройств. Выбор нормативного документа зависит от области применения и требований конкретного проекта.
ГОСТ Р 51992-2011 устанавливает требования к разрядникам и устройствам защиты, предназначенным для защиты электрических и электронных устройств от импульсных перенапряжений. Соответствие данному стандарту гарантирует, что устройство прошло необходимые испытания и соответствует национальным требованиям безопасности.
МЭК 61643-1 и EN 61643-11 класс 2 определяют требования к устройствам защиты от перенапряжений, включая тестирование на устойчивость к импульсным перенапряжениям. Эти стандарты применимы в международной практике и обеспечивают высокую степень защиты для устройств, работающих в условиях повышенных рисков.
IEC 60364-5-53 охватывает требования к установке и эксплуатации устройств защиты от импульсных перенапряжений в электрических установках. Этот стандарт важен для обеспечения правильного монтажа и функционирования защитных устройств, что минимизирует риски повреждений.
ГОСТ Р51992-2002 (МЭК 61643-1-98) включает требования к разрядникам и устройствам защиты, аналогичные международному стандарту МЭК 61643-1-98. Это обеспечивает совместимость и соответствие как национальным, так и международным нормам.
ГОСТ Р 51992-2002 регулирует требования к устройствам защиты от импульсных перенапряжений, аналогичные международным стандартам. Соответствие данному ГОСТу обеспечивает надежную защиту и безопасность эксплуатации устройств в российских условиях.
МЭК 61643-1 и EN 61643-11 описывают стандарты для защиты от импульсных перенапряжений, включая методы испытаний и критерии оценки. Эти стандарты широко применяются в международной практике и обеспечивают высокое качество и безопасность устройств.
EN 61643-11 устанавливает требования к устройствам защиты от импульсных перенапряжений, включая методы испытаний и критерии оценки. Этот европейский стандарт обеспечивает высокую степень защиты и надежность работы устройств.
ГОСТ Р 51992-2011 (МЭК 61643-11 тип 2) включает требования к устройствам защиты от импульсных перенапряжений, соответствующие международному стандарту МЭК 61643-11 тип 2. Это обеспечивает высокую степень защиты и совместимость с международными нормами.
ГОСТ МЭК 61643-11-2013 устанавливает требования к устройствам защиты от импульсных перенапряжений, соответствующие международному стандарту МЭК 61643-11. Этот стандарт гарантирует надежность и безопасность эксплуатации устройств в соответствии с международными нормами.
МЭК 61643-1 и EN 50539-11 охватывают требования к устройствам защиты от импульсных перенапряжений, включая методы испытаний и критерии оценки. Эти стандарты обеспечивают высокое качество и надежность устройств, применяемых в различных условиях эксплуатации.
Конфигурация системы DC:
Нет
Конфигурация системы DC определяет наличие или отсутствие поддержки постоянного тока (DC) в разрядниках и устройствах защиты. Это свойство важно для правильного выбора устройства в зависимости от типа электрической системы, в которой оно будет использоваться.
Значение "Нет" указывает на то, что устройство не поддерживает работу в системах постоянного тока (DC). Такие устройства предназначены исключительно для работы в системах переменного тока (AC). Их использование в DC системах может привести к некорректной работе или даже повреждению устройства. Рекомендуется выбирать устройства с этим значением для стандартных AC систем, где нет необходимости в защите DC линий.
Значение "Да" означает, что устройство поддерживает работу в системах постоянного тока (DC). Такие устройства специально разработаны для защиты электрических цепей, работающих на постоянном токе, и могут эффективно предотвращать повреждения от перенапряжений в DC системах. Рекомендуется выбирать устройства с этим значением для систем, где используется постоянный ток, таких как солнечные панели, системы хранения энергии и другие DC приложения.
Конфигурация системы IT:
Нет
Конфигурация системы IT — это параметр, указывающий, предусмотрена ли система IT для защиты разрядников и устройств защиты. Наличие или отсутствие конфигурации системы IT влияет на выбор и установку защитных устройств, а также на их эффективность в защите оборудования и сетей.
Нет — отсутствие конфигурации системы IT означает, что разрядники и устройства защиты не интегрированы в систему IT. В этом случае необходимо тщательно подбирать защитные устройства, чтобы обеспечить максимальную совместимость и эффективность. Рекомендуется проводить регулярные проверки и тесты для оценки их производительности и надежности.
Да — наличие конфигурации системы IT указывает на то, что разрядники и устройства защиты интегрированы в систему IT. Это обеспечивает более высокую степень защиты и упрощает управление и мониторинг защитных устройств. Рекомендуется использовать устройства, совместимые с существующей IT-конфигурацией, для обеспечения максимальной эффективности и надежности.
Конфигурация системы TN:
Нет
Свойство "Конфигурация системы TN" указывает на соответствие устройства для защиты от перенапряжения (SPD) требованиям систем заземления типа TN. Система TN характеризуется наличием нейтрали, которая соединена непосредственно с землей, и проводников защиты, которые подключены к заземляющим точкам оборудования.
Значение "Нет" указывает на то, что устройство не предназначено для использования в системах TN. Это может ограничивать его применение в зданиях и сооружениях, где используется данная конфигурация заземления. При выборе устройства для таких систем необходимо учитывать это значение и подбирать соответствующее оборудование.
Значение "Да" указывает на то, что устройство совместимо с системами TN и может эффективно работать в условиях, когда нейтраль соединена с землей, а проводники защиты подключены к заземляющим точкам оборудования. Это значение обеспечивает уверенность в том, что устройство будет правильно функционировать в таких системах, обеспечивая надежную защиту от перенапряжений.
Конфигурация системы TT:
Нет
Конфигурация системы TT указывает на использование системы заземления типа TT, где нейтраль трансформатора заземлена, а открытые проводящие части электроустановок заземляются через отдельные заземлители. Эта конфигурация влияет на выбор разрядников и устройств защиты, так как в системе TT требуется более тщательное соблюдение правил заземления и защиты от перенапряжений.
Отсутствие конфигурации системы TT означает, что устройство не предназначено для использования в системах с типом заземления TT. В этом случае необходимо выбирать разрядники и устройства защиты, подходящие для других типов систем заземления, таких как TN или IT. Это важно для обеспечения корректной работы и безопасности электроустановки.
Наличие конфигурации системы TT указывает на то, что устройство предназначено для работы в системах с типом заземления TT. В таких системах разрядники и устройства защиты должны быть способны эффективно работать при специфических условиях заземления, обеспечивая надежную защиту от перенапряжений и коротких замыканий. Рекомендуется использовать устройства, сертифицированные для систем TT, чтобы гарантировать соответствие нормативным требованиям и безопасность эксплуатации.
Конфигурация системы TN-C:
Нет
Конфигурация системы TN-C указывает на наличие или отсутствие в системе электроснабжения объединенного нулевого рабочего и защитного проводника (PEN). Это свойство критически важно при выборе и установке разрядников и устройств защиты, так как от него зависит способ заземления и схема подключения защитных устройств.
Отсутствие конфигурации TN-C означает, что в системе электроснабжения используются отдельные нулевой рабочий (N) и защитный (PE) проводники. В таких системах рекомендуется использовать разрядники и устройства защиты, рассчитанные на раздельные проводники. Это обеспечивает более высокий уровень безопасности и надежности системы.
Наличие конфигурации TN-C указывает на использование объединенного нулевого рабочего и защитного проводника (PEN). В таких системах необходимо применять разрядники и устройства защиты, которые учитывают особенности объединенного проводника. Важно правильно выбрать и установить устройства, чтобы избежать потенциальных проблем с заземлением и обеспечить эффективную защиту от перенапряжений.
Конфигурация системы TN-S:
Нет
Конфигурация системы TN-S указывает на наличие или отсутствие системы электроснабжения типа TN-S, в которой нейтральный проводник и защитный проводник разделены по всей длине сети. Это свойство важно для выбора разрядников и устройств защиты, так как различные системы требуют различных подходов к заземлению и защиты от перенапряжений.
Выбор разрядников и устройств защиты для системы TN-S требует учета того, что нейтральный и защитный проводники разделены. Это обеспечивает более высокую степень защиты от перенапряжений и улучшает безопасность эксплуатации. Рекомендуется использовать устройства, специально предназначенные для таких систем, чтобы обеспечить оптимальную защиту оборудования и пользователей.
Отсутствие конфигурации TN-S означает, что система электроснабжения не соответствует стандарту TN-S. В таких случаях нейтральный и защитный проводники могут быть объединены в какой-то части сети, что требует использования разрядников и устройств защиты, подходящих для других типов систем (например, TN-C или TN-C-S). При выборе устройств защиты для таких систем следует учитывать специфику их конфигурации и возможные риски.
Тип (исполнение) полюсов:
3
Тип (исполнение) полюсов определяет количество и конфигурацию полюсов, которые используются в разрядниках и устройствах защиты для обеспечения эффективной защиты электрических систем от перенапряжений. Выбор типа полюсов влияет на распределение нагрузки, защиту от коротких замыканий и общую надежность системы. Правильный выбор типа полюсов зависит от специфики применения и требований электрической сети.
Один полюс (1): Используется для однофазных систем, где требуется защита только одного проводника. Это наиболее простой и экономичный вариант, подходящий для базовых приложений.
Два полюса (2): Применяется в однофазных системах с защитой как фазного, так и нулевого проводников. Обеспечивает более полную защиту по сравнению с однофазной схемой с одним полюсом.
Три полюса (3): Используется в трехфазных системах для защиты всех трех фаз. Это стандартный выбор для промышленных и коммерческих приложений, где требуется защита трехфазной сети.
Четыре полюса (4): Применяется в трехфазных системах с защитой всех трех фаз и нулевого проводника. Обеспечивает максимальную защиту и надежность в сложных электрических системах.
Три полюса + нейтраль/защитный проводник (3+N/PE): Используется в трехфазных системах с дополнительной защитой нейтрального или защитного проводника. Это обеспечивает дополнительную безопасность и защиту от перенапряжений, особенно в системах с чувствительным оборудованием.
Один полюс + нейтраль/защитный проводник (1+N/PE): Применяется в однофазных системах с дополнительной защитой нейтрального или защитного проводника. Это улучшает защиту по сравнению с однофазной схемой с одним полюсом, особенно в системах с высоким уровнем безопасности.
Нейтраль/защитный проводник (N/PE): Используется для защиты только нейтрального или защитного проводника. Это специализированный вариант, который может быть применен в системах, где требуется защита именно этих проводников.
Конфигурация системы TN-C-S:
Нет
Конфигурация системы TN-C-S указывает на наличие или отсутствие заземляющей системы типа TN-C-S, которая обеспечивает защиту от электрических перегрузок и коротких замыканий путем разделения нейтрали и защитного проводника. В системе TN-C-S нейтральный и защитный проводники объединены в одном проводе на определенном участке, а затем разделяются на отдельные проводники. Эта конфигурация важна для правильного выбора и установки разрядников и устройств защиты, так как она влияет на их работу и эффективность.
Значение "Нет" означает, что система TN-C-S не используется. В этом случае разрядники и устройства защиты должны быть выбраны и установлены в соответствии с другой конфигурацией заземляющей системы, например, TN-S или TT. Отсутствие системы TN-C-S может потребовать дополнительных мер для обеспечения надежной защиты от перенапряжений и токов короткого замыкания.
Значение "Да" указывает на использование системы TN-C-S. Это означает, что разрядники и устройства защиты должны быть совместимы с данной конфигурацией. Система TN-C-S обеспечивает эффективную защиту от электрических перегрузок и коротких замыканий, что улучшает общую надежность и безопасность электрической установки. Рекомендуется регулярно проверять состояние соединений и заземления для поддержания эффективной работы системы.
Климатическое исполнение:
УХЛ4
Климатическое исполнение определяет пригодность разрядников и устройств защиты к эксплуатации в различных климатических условиях. Это свойство указывает на диапазон температур и влажности, при которых устройство может надежно функционировать без снижения своих характеристик. Правильный выбор климатического исполнения важен для обеспечения долговечности и надежности работы устройств в конкретных условиях эксплуатации.
Климатическое исполнение УХЛ4 предназначено для эксплуатации устройств в умеренном и холодном климате. Температурный диапазон обычно от -45°C до +40°C. Рекомендуется для установки в неотапливаемых помещениях или на открытом воздухе, где возможны значительные перепады температур и высокая влажность. Подходит для использования в северных регионах и в условиях суровой зимы.
Климатическое исполнение УХЛ3.1 также рассчитано на умеренный и холодный климат, но с более узким температурным диапазоном от -40°C до +40°C. Это исполнение подходит для использования в помещениях, которые периодически отапливаются, или в наружных установках с меньшими требованиями к температурной устойчивости. Часто используется в регионах с умеренными зимами.
Климатическое исполнение УХЛ1 предназначено для эксплуатации в условиях умеренного и холодного климата с температурным диапазоном от -45°C до +40°C. Это исполнение подходит для установки в отапливаемых помещениях, а также в наружных установках, где возможно наличие защиты от экстремальных погодных условий. Обеспечивает надежную работу в большинстве климатических зон России и СНГ.
Климатическое исполнение У1 предназначено для эксплуатации в условиях умеренного климата с температурным диапазоном от -40°C до +45°C. Это исполнение подходит для использования в отапливаемых помещениях или на открытом воздухе в регионах с мягкими зимами и жарким летом. Рекомендуется для установки в центральных и южных регионах России, а также в странах с аналогичными климатическими условиями.
Климатическое исполнение УХЛ2 предназначено для эксплуатации в умеренном и холодном климате с температурным диапазоном от -45°C до +40°C, но с повышенными требованиями к устойчивости к влажности и воздействию агрессивных сред. Это исполнение подходит для использования в промышленных зонах, где возможны частые перепады температур и высокая влажность, а также в условиях морского климата. Обеспечивает дополнительную защиту от коррозии и других внешних воздействий.
Сигнализация в устройстве:
Нет (без)
Сигнализация в устройстве указывает на наличие и тип механизма оповещения о срабатывании разрядника или устройства защиты. Она может быть оптической, акустической или комбинированной, что помогает пользователю своевременно реагировать на аварийные ситуации и повышает уровень безопасности эксплуатации оборудования.
Устройство не оснащено функцией сигнализации. Рекомендуется для простых систем, где нет необходимости в оперативном оповещении о срабатывании разрядника. Влияние на работу устройства минимальное, но может потребовать регулярных проверок состояния вручную.
Устройство оснащено функцией сигнализации, но тип сигнализации не уточняется. Подходит для большинства применений, где важно наличие любого типа оповещения о срабатывании защиты. Рекомендуется для систем с повышенными требованиями к безопасности.
Устройство оснащено оптической сигнализацией, которая визуально оповещает о срабатывании разрядника. Визуальные индикаторы могут быть светодиодами или лампами. Рекомендуется для помещений с хорошей видимостью и для пользователей, которые могут быстро заметить визуальные сигналы.
Устройство оснащено акустической сигнализацией, которая звуковым сигналом оповещает о срабатывании разрядника. Подходит для шумных производственных сред или ситуаций, когда визуальные сигналы могут быть пропущены. Рекомендуется для систем, где важна мгновенная реакция на звуковой сигнал.
Устройство оснащено настраиваемой сигнализацией, позволяющей пользователю выбрать тип оповещения (оптический, акустический или комбинированный). Это обеспечивает максимальную гибкость и адаптацию под конкретные условия эксплуатации. Рекомендуется для сложных систем с разнообразными требованиями к сигнализации.
Устройство оснащено комбинированной сигнализацией, которая включает и оптические, и акустические сигналы. Обеспечивает максимальную надежность оповещения, так как сочетает оба типа сигналов. Рекомендуется для критически важных систем, где необходимо гарантированное оповещение о срабатывании разрядника.
Количество силовых полюсов:
3
Количество силовых полюсов у разрядников и устройств защиты указывает на количество электрических цепей, которые устройство способно защитить. Это свойство критично для правильного выбора устройства в зависимости от конфигурации электрической системы, в которой оно будет использоваться. Правильный выбор количества полюсов обеспечивает эффективную защиту и надежную работу системы.
Однополюсные устройства предназначены для защиты одной электрической цепи. Они часто используются в однофазных системах и обеспечивают базовую защиту от перенапряжений и коротких замыканий. Рекомендуется для простых однофазных сетей.
Двухполюсные устройства защищают две электрические цепи. Они подходят для однофазных систем с нулевым проводом и обеспечивают более комплексную защиту, чем однополюсные. Рекомендуются для однофазных систем с дополнительными требованиями к безопасности.
Трехполюсные устройства предназначены для защиты трехфазных систем. Они обеспечивают защиту всех трех фаз и часто используются в промышленных и коммерческих установках. Выбор трехполюсного устройства критичен для надежной работы трехфазных систем.
Четырехполюсные устройства защищают трехфазные системы с нейтральным проводом. Они обеспечивают защиту всех трех фаз и нейтрали, что особенно важно для систем с несимметричной нагрузкой. Рекомендуется для сложных трехфазных систем с нейтралью.
Устройства с конфигурацией "3+N" защищают три фазы и нейтральный провод, обеспечивая комплексную защиту для трехфазных систем с нейтралью. Это особенно важно в системах с несимметричной нагрузкой, где нейтральный провод также нуждается в защите.
Устройства с конфигурацией "1+N" защищают одну фазу и нейтральный провод. Они используются в однофазных системах, где необходима дополнительная защита нейтрали. Рекомендуется для однофазных систем с повышенными требованиями к безопасности.
Устройства с нулевым количеством полюсов используются для специализированных задач, где нет необходимости в защите конкретных электрических цепей. Они могут выполнять вспомогательные функции в системе защиты.
Восьмиполюсные устройства предназначены для сложных многополюсных систем, обеспечивая защиту до восьми электрических цепей. Они используются в специализированных промышленных установках, где требуется комплексная защита большого числа цепей.
Устройства с маркировкой "4P" аналогичны четырехполюсным устройствам и предназначены для защиты трехфазных систем с нейтральным проводом. Они обеспечивают защиту всех фаз и нейтрали, важную для систем с несимметричной нагрузкой.
Устройства с маркировкой "2P" аналогичны двухполюсным устройствам и предназначены для защиты двух электрических цепей. Они подходят для однофазных систем с нулевым проводом, обеспечивая более комплексную защиту, чем однополюсные устройства.
Номинальный разрядный ток In:
20 кА
Номинальный разрядный ток In — это максимальный ток, который разрядник или устройство защиты может пропустить через себя без повреждения при стандартных условиях. Значение номинального разрядного тока указывается в килоамперах (кА) и является важным параметром при выборе устройств защиты для различных электрических систем. Чем выше номинальный разрядный ток, тем большую защиту от перенапряжений и импульсных токов устройство может обеспечить.
Номинальный разрядный ток 2.5 кА подходит для защиты маломощных и чувствительных электронных устройств. Эти разрядники обеспечивают базовую защиту и используются в системах с низким уровнем потенциальных перенапряжений. Рекомендуется для бытовых приборов и мелкой электроники.
Номинальный разрядный ток 3 кА обеспечивает чуть более высокую защиту по сравнению с 2.5 кА. Подходит для использования в небольших офисных системах и домашних сетях, где возможны незначительные перенапряжения.
Номинальный разрядный ток 5 кА предназначен для защиты стандартных бытовых и офисных устройств. Эти разрядники способны справляться с умеренными импульсными токами и обеспечивают надежную защиту в условиях средней нагрузки.
Номинальный разрядный ток 10 кА используется для защиты более мощных систем, таких как промышленные установки и крупные офисные сети. Обеспечивает высокую степень защиты и может выдерживать значительные импульсные токи.
Номинальный разрядный ток 15 кА подходит для защиты критически важных и высоконагруженных систем, таких как серверные помещения и промышленные объекты. Эти устройства способны справляться с сильными импульсными токами и обеспечивают надежную защиту.
Номинальный разрядный ток 20 кА предназначен для защиты крупных промышленных объектов и электрических станций. Эти разрядники обеспечивают высокую степень защиты и могут выдерживать очень сильные импульсные токи.
Номинальный разрядный ток 25 кА используется в тяжелой промышленности и на объектах с высокими требованиями к защите от перенапряжений. Обеспечивает максимальную защиту и устойчивость к очень сильным импульсным токам.
Номинальный разрядный ток 30 кА предназначен для защиты высоконагруженных промышленных систем и энергетических установок. Эти устройства обеспечивают исключительную защиту и долговечность при экстремальных условиях.
Номинальный разрядный ток 40 кА подходит для самых критических и высоконагруженных систем, таких как электростанции и крупные промышленные предприятия. Обеспечивает максимальную защиту и надежность при экстремальных импульсных токах.
Номинальный разрядный ток 50 кА предназначен для защиты крупных энергетических объектов и промышленных систем с очень высокими требованиями к устойчивости и надежности. Эти устройства способны выдерживать самые сильные импульсные токи и обеспечивают высочайший уровень защиты.
Диапазон рабочих температур:
от -40 до +70
Диапазон рабочих температур определяет температурные пределы, в которых разрядники и устройства защиты могут функционировать без потери своих характеристик. Этот параметр важен для обеспечения надежной работы устройств в различных климатических условиях и средах эксплуатации.
Диапазон от -40 до +80°C позволяет устройствам работать в экстремально холодных и горячих условиях. Это идеальный выбор для применения в суровых климатических зонах, где температура может значительно колебаться.
Диапазон от -25 до +60°C подходит для большинства умеренных климатических условий. Такие устройства могут быть использованы в стандартных наружных и внутренних установках.
Диапазон от -40 до +70°C предоставляет хорошую устойчивость к широкому спектру температур, что делает устройства подходящими для применения в различных климатических зонах, включая холодные и жаркие регионы.
Диапазон от -60 до +50°C предназначен для условий с экстремально низкими температурами. Это важно для использования в арктических и субарктических зонах, где температура может опускаться до критически низких значений.
Диапазон от -60 до +80°C обеспечивает максимальную гибкость и устойчивость к экстремальным температурам, что делает такие устройства универсальными для применения в самых суровых климатических условиях.
Диапазон от -40 до +55°C позволяет устройствам работать в условиях, где температура может варьироваться от холодных до умеренно теплых значений. Это хороший выбор для большинства наружных установок.
Диапазон от -20 до +60°C подходит для умеренных климатических условий и стандартных эксплуатационных сред, где температура редко опускается ниже -20°C.
Диапазон от -10 до +40°C ограничивает использование устройств в более узком температурном диапазоне. Это может быть приемлемо для внутренних установок или регионов с мягким климатом.
Диапазон до +80°C указывает на верхний температурный предел, до которого устройство сохраняет свои характеристики. Важно учитывать минимальную рабочую температуру при выборе таких устройств.
Диапазон от -5 до +60°C охватывает умеренные климатические условия и подходит для использования в большинстве внутренних и наружных установок, где температура не опускается ниже -5°C.
Другая конфигурация системы:
Да
Другая конфигурация системы указывает на наличие или отсутствие дополнительных или нестандартных конфигураций в разрядниках и устройствах защиты, которые могут влиять на их работу и совместимость с другими компонентами системы.
Нет означает, что устройство не имеет дополнительных или нестандартных конфигураций. Это стандартные разрядники и устройства защиты, которые подходят для большинства типовых применений и обеспечивают базовый уровень защиты. Рекомендуется для использования в стандартных системах, где нет необходимости в уникальных конфигурациях.
Да указывает на наличие дополнительных или нестандартных конфигураций в устройстве. Это может включать в себя специальные настройки, дополнительные компоненты или уникальные конструктивные особенности, которые могут улучшить производительность или адаптировать устройство для специфических условий эксплуатации. Рекомендуется для использования в системах, требующих индивидуального подхода или имеющих особые требования к защите.
Уровень защиты по напряжению:
1.3 кВ
Уровень защиты по напряжению обозначает максимальное напряжение, которое устройство защиты может выдержать без повреждений. Это критически важно для обеспечения безопасности и надежности электрических сетей и оборудования, защищая их от перенапряжений и скачков напряжения.
Уровень защиты по напряжению 1.3 кВ подходит для средних промышленных и коммерческих приложений. Рекомендуется для использования в системах, где возможны умеренные скачки напряжения.
Уровень защиты по напряжению 1.4 кВ обеспечивает дополнительную защиту по сравнению с 1.3 кВ, что делает его идеальным для более чувствительных электронных систем и оборудования.
Уровень защиты по напряжению 1.5 кВ используется для высоконадежных промышленных систем, где требуются повышенные стандарты безопасности и стабильности.
Уровень защиты по напряжению 2 кВ подходит для тяжелых промышленных условий и крупных электрических установок, обеспечивая высокую степень защиты от сильных перенапряжений.
Уровень защиты по напряжению 0.8 кВ предназначен для использования в менее критичных системах, где возможны только незначительные скачки напряжения.
Уровень защиты по напряжению 1.8 кВ используется в системах с высоким риском перенапряжений, обеспечивая надежную защиту для сложного оборудования.
Уровень защиты по напряжению 1.7 кВ является промежуточным вариантом между 1.5 и 1.8 кВ, предлагая баланс между защитой и экономичностью.
Уровень защиты по напряжению 1 кВ подходит для стандартных промышленных и коммерческих приложений, обеспечивая базовую защиту от перенапряжений.
Уровень защиты по напряжению 800 В применяется для менее требовательных приложений, где перенапряжения не превышают данный уровень.
Уровень защиты по напряжению 0.5 кВ используется в низковольтных системах, где важна защита от очень небольших скачков напряжения.
Максимальный разрядный ток (8/20):
40 кА
Максимальный разрядный ток (8/20) представляет собой величину тока, который разрядник или устройство защиты может выдержать в течение короткого промежутка времени (8 микросекунд нарастание и 20 микросекунд спад) без разрушения или выхода из строя. Этот параметр критически важен для оценки способности устройства эффективно защищать оборудование от перенапряжений и импульсных токов, возникающих, например, при ударах молнии или переключениях в электрических сетях.
Максимальный разрядный ток 40 кА. Это значение указывает на способность устройства выдерживать значительные импульсные токи, что делает его подходящим для применения в системах с умеренной степенью риска возникновения перенапряжений.
Максимальный разрядный ток 20 кА. Данное значение подходит для защиты оборудования в условиях низкого уровня риска, где вероятность сильных импульсных токов минимальна. Рекомендуется для использования в менее критичных приложениях.
Максимальный разрядный ток 50 кА. Устройство с этим значением обеспечивает надежную защиту от средних импульсных токов, что делает его подходящим для большинства коммерческих и промышленных приложений.
Максимальный разрядный ток 75 кА. Высокое значение, подходящее для защиты критически важных систем и оборудования в условиях высокого уровня риска возникновения мощных импульсных токов.
Максимальный разрядный ток 65 кА. Такое устройство обеспечивает высокую степень защиты и рекомендуется для использования в промышленных и коммерческих системах с повышенными требованиями к надежности.
Максимальный разрядный ток 10 кА. Подходит для защиты менее критичного оборудования в условиях минимального риска. Часто используется в бытовых или маломощных коммерческих приложениях.
Максимальный разрядный ток 100 кА. Очень высокое значение, подходящее для защиты наиболее критичных систем и оборудования в условиях чрезвычайно высокого риска мощных импульсных токов, таких как вблизи объектов с частыми ударами молнии.
Максимальный разрядный ток 500 кА. Экстремально высокое значение, предназначенное для специализированных применений, где защита от чрезвычайно мощных импульсных токов является критически важной, например, в стратегически важных объектах.
Максимальный разрядный ток 30 кА. Хорошо подходит для защиты оборудования в условиях среднего риска. Рекомендуется для применения в коммерческих и промышленных системах с умеренными требованиями к защите.
Максимальный разрядный ток 20000 кА. Это значение является теоретически невозможным и, вероятно, является ошибкой. В реальных условиях такие значения не встречаются.
Конструктивный размер (габарит):
3 модуля
Конструктивный размер (габарит) указывает на физические размеры устройства защиты или разрядника, выраженные в модулях. Это свойство важно для определения совместимости устройства с распределительными щитами и другими монтажными конструкциями. Размер в модулях определяет, сколько места устройство займет на DIN-рейке, что влияет на планирование и организацию электрической системы.
Конструктивный размер 1 модуль означает, что устройство занимает минимальное пространство на DIN-рейке. Подходит для систем с ограниченным местом и для установки в компактные распределительные щиты. Рекомендуется использовать в случаях, когда требуется экономия пространства.
Конструктивный размер 2 модуля занимает больше места по сравнению с 1 модулем, но предоставляет больше возможностей для интеграции дополнительных функций. Подходит для средних и крупных распределительных щитов, где важен баланс между компактностью и функциональностью.
Конструктивный размер 3 модуля используется для более сложных устройств, требующих дополнительного пространства для компонентов. Рекомендуется для систем, где требуется высокая производительность и надежность, а также для установки в просторные распределительные щиты.
Конструктивный размер 4 модуля занимает значительное пространство на DIN-рейке и подходит для мощных и многофункциональных устройств. Используется в крупных распределительных щитах и системах, где есть достаточное место для монтажа.
Конструктивный размер 6 модулей предназначен для очень крупных и сложных устройств защиты. Требует значительного пространства на DIN-рейке и подходит для промышленных и коммерческих приложений, где важна высокая мощность и надежность.
Конструктивный размер 8 модулей занимает максимальное пространство и используется для самых крупных и мощных устройств. Рекомендуется для использования в крупных промышленных и коммерческих системах, где требуется значительное количество функций и высокая производительность.
Номин. сброс импульсного тока (8/20):
20 кА
Номинальный сброс импульсного тока (8/20) — это максимальный ток, который устройство защиты может эффективно сбросить в течение короткого импульса, измеряемого по стандартной форме волны 8/20 мкс. Это свойство важно для оценки способности устройства защиты справляться с кратковременными высокоэнергетическими импульсами, такими как молнии или другие переходные процессы. Правильный выбор значения этого параметра обеспечивает надежную защиту оборудования и предотвращает повреждение системы.
Номинальный сброс импульсного тока 20 кА указывает на то, что устройство способно справляться с импульсами до 20 кА. Это значение подходит для защиты оборудования в условиях средней интенсивности переходных процессов. Рекомендуется для использования в коммерческих и промышленных установках.
Номинальный сброс импульсного тока 10 кА указывает на то, что устройство может эффективно сбрасывать импульсы до 10 кА. Это значение подходит для менее критичных применений, таких как защита бытовых приборов или небольших коммерческих устройств.
Номинальный сброс импульсного тока 30 кА указывает на более высокую способность устройства справляться с сильными импульсами до 30 кА. Рекомендуется для использования в промышленных и крупных коммерческих сетях, где возможны более высокие уровни импульсных токов.
Номинальный сброс импульсного тока 5 кА указывает на минимальную защиту, которая подходит для низкоэнергетических систем и небольших бытовых устройств. Важно учитывать, что для более критичных применений это значение может быть недостаточным.
Номинальный сброс импульсного тока 40 кА указывает на высокую способность устройства справляться с очень сильными импульсами до 40 кА. Это значение подходит для защиты критически важных систем и оборудования в условиях высокой интенсивности переходных процессов.
Номинальный сброс импульсного тока 15 кА указывает на среднюю способность устройства справляться с импульсами до 15 кА. Это значение подходит для защиты оборудования в условиях умеренной интенсивности переходных процессов.
Номинальный сброс импульсного тока 25 кА указывает на хорошую способность устройства справляться с сильными импульсами до 25 кА. Рекомендуется для защиты промышленных и коммерческих установок, где возможны высокие уровни импульсных токов.
Номинальный сброс импульсного тока 50 кА указывает на очень высокую способность устройства справляться с экстремально сильными импульсами до 50 кА. Это значение подходит для защиты критически важных систем и оборудования в условиях экстремальной интенсивности переходных процессов.
Номинальный сброс импульсного тока 2 кА указывает на минимальную защиту, которая подходит для очень низкоэнергетических систем и небольших бытовых устройств. Важно учитывать, что для более критичных применений это значение может быть недостаточным.
Номинальный сброс импульсного тока 60 кА указывает на максимальную способность устройства справляться с чрезвычайно сильными импульсами до 60 кА. Это значение подходит для защиты наиболее критически важных систем и оборудования в условиях экстремальной интенсивности переходных процессов.
Номин. напряжение перемен. тока (AC):
230 В
Номинальное напряжение переменного тока (AC) обозначает максимальное напряжение, при котором разрядники и устройства защиты могут эффективно работать без риска повреждения или снижения их защитных свойств. Это ключевой параметр, определяющий совместимость устройства с электрической сетью и его способность обеспечивать надежную защиту от перенапряжений.
Номинальное напряжение 230 В подходит для стандартных бытовых и коммерческих электрических систем. Рекомендуется для использования в большинстве жилых и офисных помещений, где стандартное напряжение сети составляет 230 В. При замене устройства важно выбирать разрядники с аналогичным номинальным напряжением для обеспечения корректной работы и защиты.
Номинальное напряжение 400 В используется в промышленных и специализированных электрических системах, где требуется более высокое напряжение. Такие устройства подходят для применения в трехфазных системах, обеспечивая защиту от перенапряжений в условиях высокой нагрузки. Замена должна осуществляться с учетом специфики электрической сети и требуемого уровня защиты.
Номинальное напряжение 120 В характерно для некоторых регионов и специфических применений, таких как бытовые системы в Северной Америке. Эти устройства обеспечивают защиту в условиях более низкого стандартного напряжения. При замене следует учитывать региональные стандарты и требования к безопасности.
Номинальное напряжение 350 В используется в специализированных и промышленных системах, где требуется промежуточное значение напряжения. Это значение обеспечивает надежную защиту в условиях повышенного напряжения. При выборе и замене важно учитывать специфику применения и требования к защите.
Номинальное напряжение 275 В подходит для систем, где требуется чуть более высокое напряжение, чем стандартное бытовое. Это значение часто используется в коммерческих и некоторых промышленных установках. Рекомендуется для применения в условиях, где необходима повышенная защита от перенапряжений.
Номинальное напряжение 440 В предназначено для высоковольтных промышленных систем, где стандартное рабочее напряжение выше. Эти устройства обеспечивают надежную защиту в условиях высоких нагрузок и напряжений. Замена должна осуществляться с учетом высоковольтных требований и специфики системы.
Номинальное напряжение 320 В используется в специализированных электрических системах, где требуется промежуточное значение напряжения. Обеспечивает надежную защиту в условиях умеренно высокого напряжения. При замене важно учитывать специфику системы и требования к уровню защиты.
Номинальное напряжение 60 В характерно для низковольтных систем и специализированных применений, таких как телекоммуникационные и сигнальные системы. Эти устройства обеспечивают защиту в условиях низкого напряжения. При выборе и замене необходимо учитывать специфику низковольтных систем и требования к безопасности.
Номинальное напряжение 385 В используется в специализированных и промышленных системах, обеспечивая защиту в условиях повышенного напряжения. Это значение подходит для систем, требующих надежной защиты от перенапряжений. При замене важно учитывать специфику применения и соответствие требованиям системы.
Номинальное напряжение 280 В подходит для систем, где требуется чуть более высокое напряжение, чем стандартное бытовое. Обеспечивает надежную защиту в коммерческих и некоторых промышленных установках. Рекомендуется для применения в условиях, где необходима повышенная защита от перенапряжений.
Встроенный предохранитель на входе:
Нет
Встроенный предохранитель на входе указывает на наличие или отсутствие встроенного защитного элемента, предназначенного для предотвращения повреждений устройства от перегрузок по току. Это свойство критично для обеспечения долговечности и надежности работы разрядников и устройств защиты, так как предохранитель разрывает цепь при достижении критического уровня тока, предотвращая возможные аварийные ситуации.
Отсутствие встроенного предохранителя на входе означает, что устройство не имеет дополнительной защиты от перегрузок по току. В этом случае рекомендуется использовать внешние предохранители или автоматические выключатели для обеспечения безопасности. Устройства без встроенного предохранителя могут быть более компактными и дешевыми, но требуют дополнительных мер по защите.
Наличие встроенного предохранителя на входе обеспечивает дополнительный уровень защиты, автоматически разрывая цепь при перегрузке по току. Это упрощает установку и эксплуатацию устройства, так как не требуется установка дополнительных защитных элементов. Устройства с встроенным предохранителем обычно более надежны и безопасны, но могут быть немного дороже и крупнее.
С контактом дистанционной сигнализации:
Нет
Свойство 'С контактом дистанционной сигнализации' указывает на наличие или отсутствие в разрядниках и устройствах защиты специального контакта, который позволяет передавать информацию о состоянии устройства на удаленные системы мониторинга и управления. Это свойство важно для интеграции устройств в более сложные системы автоматизации и обеспечения оперативного контроля.
Значение 'Нет' означает, что разрядник или устройство защиты не оснащено контактом дистанционной сигнализации. Такие устройства могут быть менее подходящими для сложных систем автоматизации, где требуется постоянный мониторинг состояния. Рекомендуется использовать в простых системах, где нет необходимости в удаленном контроле.
Значение 'Да' указывает на наличие контакта дистанционной сигнализации в разряднике или устройстве защиты. Это позволяет интегрировать устройство в системы автоматического управления и мониторинга, обеспечивая своевременное обнаружение неисправностей и оперативное реагирование. Рекомендуется для использования в критически важных системах, где требуется высокий уровень контроля и безопасности.
Максимальное сечение подключаемого кабеля:
25 мм2
Максимальное сечение подключаемого кабеля указывает на максимальную площадь поперечного сечения проводника, который может быть подключен к разряднику или устройству защиты. Это свойство важно для обеспечения надежного и безопасного соединения, предотвращения перегрева и обеспечения эффективной работы устройства. Выбор правильного сечения кабеля влияет на пропускную способность тока и долговечность системы защиты.
Сечение кабеля 25 мм² обеспечивает возможность пропускания значительных токов, что делает его подходящим для высокомощных систем и крупных промышленных применений. Рекомендуется использовать в случаях, где требуется высокая надежность и долговечность соединения.
Сечение кабеля 35 мм² предназначено для очень высоких токовых нагрузок, типичных для крупных промышленных и энергетических установок. Это максимальное значение обеспечивает минимальные потери и высокую устойчивость к перегреву, что критично для стабильной работы оборудования.
Сечение кабеля 16 мм² подходит для средних токовых нагрузок, часто используемых в коммерческих и жилых зданиях. Это значение обеспечивает баланс между гибкостью и пропускной способностью, что делает его универсальным решением для многих применений.
Сечение кабеля 2.5 мм² предназначено для малых токовых нагрузок, часто встречающихся в бытовых и легких коммерческих приложениях. Это значение обеспечивает достаточную пропускную способность для стандартных электрических цепей, таких как освещение и мелкие бытовые приборы.
Сечение кабеля 30 мм² используется для очень высоких токовых нагрузок, чуть ниже максимального значения 35 мм². Это значение обеспечивает высокую пропускную способность и устойчивость к перегреву, что делает его подходящим для тяжелых промышленных условий.
Диапазон сечений кабеля от 0.08 до 2.5 мм² указывает на гибкость в выборе проводников для различных маломощных приложений. Это значение позволяет использовать кабели разного сечения в зависимости от конкретных требований, обеспечивая универсальность и адаптивность системы защиты.
С контактом для дистанционной сигнализации:
Нет
Свойство 'С контактом для дистанционной сигнализации' указывает на наличие или отсутствие встроенного контакта, предназначенного для передачи сигнала о состоянии устройства (например, срабатывании разрядника) на удалённый пункт наблюдения или систему автоматизации. Это свойство важно для интеграции устройства в системы мониторинга и управления.
Значение 'Нет' означает, что устройство не оснащено контактом для дистанционной сигнализации. Такое устройство подходит для применения в местах, где нет необходимости в удалённом мониторинге его состояния. Рекомендуется для простых систем защиты, где контроль осуществляется непосредственно на месте установки.
Значение 'Да' указывает на наличие контакта для дистанционной сигнализации. Это позволяет устройству передавать сигнал о своем состоянии на удалённый пункт мониторинга или в систему автоматизации. Рекомендуется для сложных систем защиты, где требуется постоянный удалённый контроль и оперативное реагирование на изменения состояния устройства.
Макс. длительное напряжение перемен. тока АС:
280 В
Макс. длительное напряжение перемен. тока АС (В) — это максимальное значение переменного напряжения, которое разрядник или устройство защиты может выдерживать в течение продолжительного времени без повреждений или снижения эффективности. Это свойство критически важно для выбора устройства, так как превышение данного напряжения может привести к его выходу из строя и, как следствие, к недостаточной защите оборудования. При выборе разрядника или устройства защиты рекомендуется учитывать максимальное рабочее напряжение системы и выбирать устройство с запасом по данному параметру, чтобы обеспечить надежную и долговременную защиту. Замена устройства должна производиться на аналогичное или с более высоким значением максимального длительного напряжения переменного тока, чтобы избежать риска повреждений.
Отключающая способность при коротком замыкании (Isccr):
25 кА
Отключающая способность при коротком замыкании (Isccr) — это максимальный ток короткого замыкания, который устройство защиты способно отключить без повреждений. Этот параметр критически важен для обеспечения безопасности электрической системы, так как он определяет, какой максимальный ток может быть безопасно прерван устройством в случае короткого замыкания. Значение Isccr измеряется в килоамперах (кА) и помогает определить, подходит ли устройство для использования в конкретной системе с учетом возможных токов короткого замыкания.
Отключающая способность 25 кА означает, что устройство может безопасно отключить ток короткого замыкания до 25 кА. Это значение подходит для средних промышленных и коммерческих приложений, где ожидаются умеренные токи короткого замыкания. Рекомендуется использовать такие устройства в системах, где максимальный возможный ток короткого замыкания не превышает 25 кА.
Отключающая способность 100 кА указывает на высокую надежность устройства в условиях значительных токов короткого замыкания. Такие устройства подходят для крупных промышленных объектов и энергетических систем, где возможны высокие токи короткого замыкания. Выбор устройства с таким значением Isccr обеспечивает дополнительную безопасность и надежность.
Отключающая способность 0.01 кА (10 А) подходит для очень малых токов короткого замыкания. Такие устройства могут использоваться в специализированных низкотоковых системах, где даже небольшие токи короткого замыкания могут быть опасными. Рекомендуется для применения в чувствительных электронных схемах и маломощных устройствах.
Отключающая способность 15 кА указывает, что устройство может безопасно отключить ток короткого замыкания до 15 кА. Это значение подходит для небольших промышленных и коммерческих приложений, а также для некоторых жилых систем. Важно убедиться, что максимальный возможный ток короткого замыкания в системе не превышает это значение.
Отключающая способность 40 кА (40000 А) предназначена для очень высоких токов короткого замыкания, характерных для крупных промышленных и энергетических систем. Устройства с таким значением Isccr обеспечивают максимальную защиту и надежность в условиях экстремальных токов короткого замыкания.
Отключающая способность 50 кА указывает на возможность устройства безопасно отключить ток короткого замыкания до 50 кА. Эти устройства подходят для крупных промышленных и коммерческих объектов, где возможны высокие токи короткого замыкания. Выбор устройства с таким значением Isccr обеспечивает высокую степень безопасности и надежности.
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный):
25 кв.мм
Максимальное сечение жесткого проводника (однопроволочный/многопроволочный) — это параметр, определяющий наибольшую площадь поперечного сечения проводника, который может быть подключен к разряднику или устройству защиты. Этот параметр критически важен для обеспечения надежного соединения и эффективной работы устройства, так как он влияет на допустимую нагрузку и тепловыделение при прохождении тока. Правильный выбор сечения проводника обеспечивает минимальные потери энергии и предотвращает перегрев, что повышает безопасность эксплуатации системы.
Максимальное сечение 35 кв.мм подходит для высоких токовых нагрузок, часто используется в промышленных и мощных электрических установках. Рекомендуется для систем, где необходима высокая проводимость и надежность.
Максимальное сечение 25 кв.мм оптимально для средних нагрузок, таких как распределительные щиты в коммерческих зданиях. Обеспечивает хороший баланс между гибкостью проводника и его проводимостью.
Максимальное сечение 2.5 кв.мм подходит для низких токовых нагрузок, таких как бытовые электроприборы и маломощные системы. Рекомендуется для использования в жилых помещениях и небольших офисах.
Максимальное сечение 150 кв.мм предназначено для очень высоких токовых нагрузок, применимо в тяжелой промышленности и крупных энергетических установках. Обеспечивает максимальную проводимость и минимальные потери энергии.
Максимальное сечение 4 кв.мм используется для малых и средних нагрузок, таких как осветительные системы и небольшие двигатели. Обеспечивает надежное соединение и минимальные потери энергии.
Максимальное сечение 50 кв.мм подходит для больших токовых нагрузок, часто используется в промышленных установках и крупных распределительных щитах. Обеспечивает высокую проводимость и надежность соединений.
Максимальное сечение 16 кв.мм оптимально для средних токовых нагрузок, таких как распределительные щиты в жилых и коммерческих зданиях. Обеспечивает хорошую проводимость и надежность соединений.
Максимальное сечение 1.5 кв.мм подходит для очень низких токовых нагрузок, таких как осветительные цепи и маломощные бытовые устройства. Рекомендуется для использования в жилых помещениях.
Максимальное сечение 95 кв.мм предназначено для высоких токовых нагрузок, применимо в промышленных и крупных коммерческих установках. Обеспечивает высокую проводимость и минимальные потери энергии.
Максимальное сечение 70 кв.мм подходит для средних и больших токовых нагрузок, часто используется в крупных распределительных системах и промышленных установках. Обеспечивает надежное соединение и высокую проводимость.
Сертификаты
NA46_W02497.21
NW11_W06651.20
