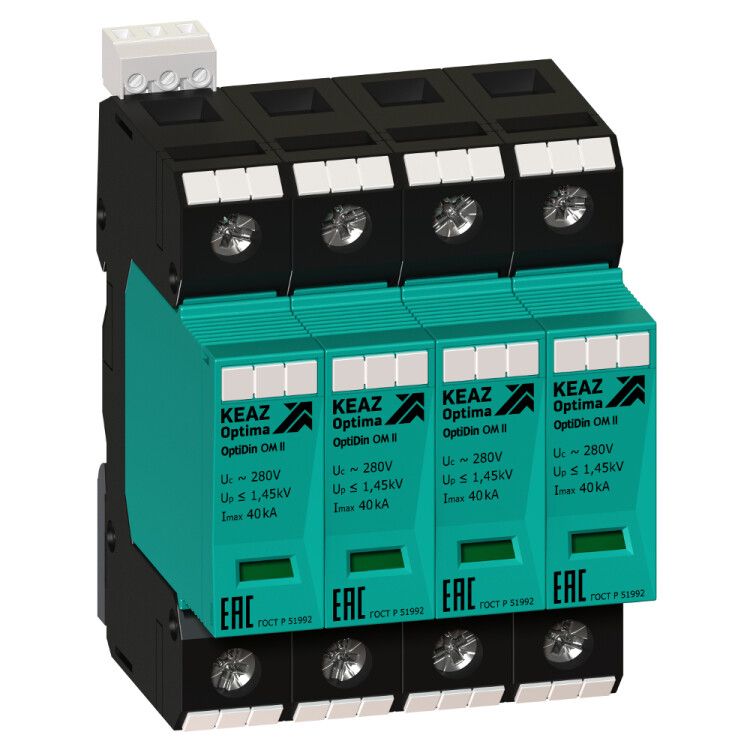

Ограничитель импульсных перенапряжений (УЗИП) 4П 40кА (класс II + III) OptiDin OM-II-4-280/40 - 114297 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 4П 40кА класс II + III OptiDin OM-II-4-280/40 от КЭАЗ предназначен для защиты электронного оборудования от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Устройство устанавливается на DIN-рейку в распределительном щите и обеспечивает надёжную работу в условиях жесткого климата. Модель OptiDin OM-II-4-280/40 совместима с трёхфазными сетями 230 В и соответствует требованиям ГОСТ Р 51992-2011.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 4П 40кА класс II + III OptiDin OM-II-4-280/40 защищает оборудование от высоковольтных импульсов, возникающих при молниях, аварийных отключениях или включении мощных нагрузок. Он работает в паре с основным устройством защитного отключения (УЗО) и применяется в качестве вторичной защиты после первичного УЗИП класса I.

Подходит для установки в жилых домах, офисах, промышленных объектах, на объектах связи, энергетике и автоматизации. Особенно эффективен там, где есть чувствительная электроника: серверы, PLC, частотные преобразователи, системы управления.

Технические характеристики

• Количество полюсов: 4 - защищает все фазы и нейтраль (L1, L2, L3, N), что важно для систем TN-S и TT.
• Максимальный разрядный ток (8/20): 40 кА - способен выдерживать самые сильные импульсы, включая прямые попадания молний в ЛЭП.
• Номинальное напряжение переменного тока: 230 В - рассчитан на стандартные трёхфазные сети с линейным напряжением 400 В и фазным 230 В.
• Уровень напряжения защиты: 1,3 кВ - ограничивает напряжение на защищаемом оборудовании до безопасного уровня.
• Номинальный сброс импульсного тока (8/20): 20 кА - гарантированная способность к многократному срабатыванию при средних импульсах.
• Система заземления: TN-S, TT - совместим с обоими распространёнными типами заземления в России.
• Максимальное сечение проводника: 25 мм2 - позволяет использовать кабели сечением до 25 кв.мм, включая медные жилы 16–25 мм2.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (17,5 мм каждый), легко помещается в большинстве щитов.
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных и бытовых щитов.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые помещения.
• Род тока: переменный (AC) - не предназначено для цепей постоянного тока.
• Нормативный документ: ГОСТ Р 51992-2011 - сертифицировано по российскому стандарту.

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 4П 40кА класс II + III OptiDin OM-II-4-280/40 монтируется на DIN-рейку в распределительном щите. Подключение выполняется через клеммы с максимальным сечением 25 мм2. Для правильной работы требуется надёжное соединение с системой заземления (PE) - особенно важно при использовании в системе TT.

Не рекомендуется устанавливать рядом с источниками сильных помех (частотники, сварочные аппараты) без экранирования. Обязательно соблюдать длину подводящих проводов - чем короче, тем лучше защита. Минимальная длина - менее 0,5 м.

Безопасность и стандарты

Устройство соответствует ГОСТ Р 51992-2011 и имеет класс защиты II+III, что означает сочетание защиты от внешних импульсов (класс II) и внутренних переходных процессов (класс III). Это делает его универсальным решением для комплексной защиты.

IP20 исключает доступ к токоведущим частям при случайном прикосновении, однако устройство не герметично - нельзя устанавливать вне закрытого щита. Наличие индикатора состояния (обычно цветной флажок) позволяет визуально контролировать работоспособность.

Преимущества

• Высокая ударопрочность - 40 кА обеспечивают защиту даже при близком ударе молнии.
• Четыре полюса - полная защита всех проводников, включая нейтраль, снижает риск повреждения оборудования из-за перенапряжения на N.
• Широкий температурный диапазон (-40…+70 C) - подходит для установки в необогреваемых щитовых и на открытых площадках внутри корпусов.
• Совместимость с TN-S и TT - универсальное решение для новых и существующих объектов.
• Произведён КЭАЗ - известный российский производитель с проверенной качественной базой комплектующих.

Ограничения применения

• Не используется в цепях постоянного тока - номинальное напряжение DC равно 0 В.
• IP20 требует обязательной установки внутри металлического или пластикового щита - запрещена открытая установка.
• Не заменяет УЗИП класса I - должен применяться как второй уровень защиты после устройства, установленного на входе в здание.
• Не предназначен для защиты от длительных перенапряжений - только от импульсов микросекундной продолжительности.
• При многократных срабатываниях срок службы ограничен - необходимо периодически проверять состояние индикатора.

Примеры использования

• Щит освещения и силовой нагрузки в многоэтажном жилом доме - защита розеток, светильников, бытовой техники.
• Автоматизация производства - защита ПЛК, датчиков, частотных преобразователей на заводе.
• Объекты связи - защита серверов, маршрутизаторов, антенного оборудования.
• Складские комплексы - защита систем видеонаблюдения, контроля доступа, АСУ ТП.

Практические советы

• Выбирайте место установки как можно ближе к защищаемому оборудованию - минимизируйте длину проводов между УЗИП и нагрузкой.
• Проверяйте индикатор состояния каждые 6–12 месяцев - если он изменил цвет (например, стал красным), устройство требует замены.
• При монтаже используйте кабель сечением 16–25 мм2 - меньшее сечение увеличивает потери, большее - не даёт преимущества и усложняет подключение.
• Не забудьте подключить PE-проводник к шине заземления - без этого УЗИП не будет работать должным образом.
• Для объектов с высокой вероятностью грозовых разрядов (высотные здания, открытые территории) рекомендуется комбинировать OptiDin OM-II-4-280/40 с УЗИП класса I на вводе.
