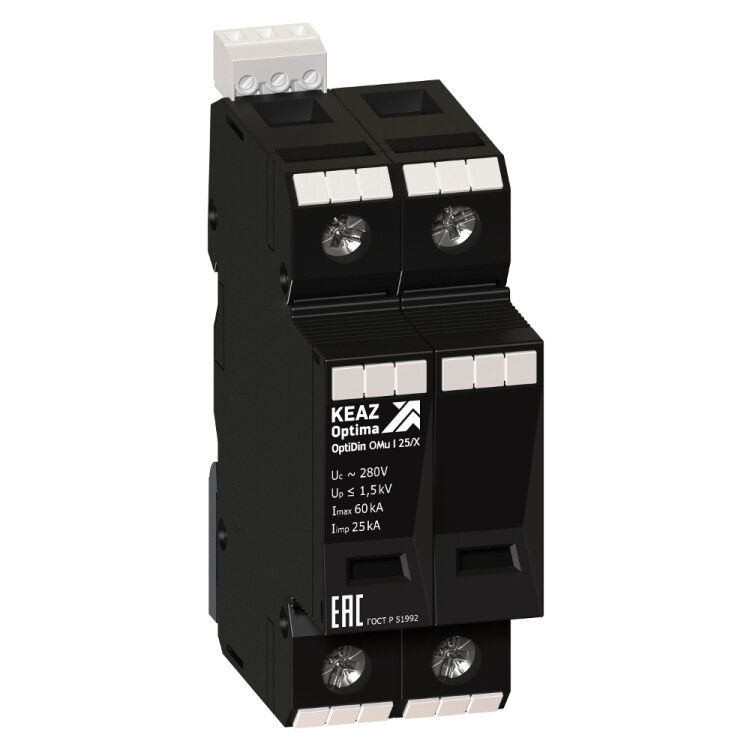

Ограничитель импульсных перенапряжений (УЗИП) 1П 25кА (класс I + II III) OptiDin OMu-I-1-280/25/X - 114288 КЭАЗ

Ограничитель импульсных перенапряжений (УЗИП) 1П 25кА (класс I + II + III) OptiDin OMu-I-1-280/25/X - устройство для защиты электронного оборудования от высоковольтных скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Установлен на DIN-рейку в распределительном щите и применяется в системах с TN-S и TT. Бренд КЭАЗ, артикул 114288.

Назначение и область применения

Ограничитель импульсных перенапряжений (УЗИП) 1П 25кА (класс I + II + III) OptiDin OMu-I-1-280/25/X защищает электрические сети и подключённые устройства от кратковременных импульсных перенапряжений. Подходит для установки в главных распределительных щитах (ГРЩ) и этажных щитах жилых, административных и промышленных объектов. Особенно эффективен там, где есть риск попадания грозового разряда в ЛЭП или частые коммутационные помехи - например, рядом с трансформаторными подстанциями, лифтами, сварочным оборудованием.

Технические характеристики

• Количество полюсов: 1 (для однофазной сети 230 В)
• Номинальное напряжение переменного тока: 230 В
• Максимальный разрядный ток (8/20): 60 кА - выдерживает самые мощные импульсы, включая прямые удары молнии
• Уровень напряжения защиты: 1,5 кВ - максимальное напряжение, которое пройдёт через устройство к защищаемому оборудованию
• Отключающая способность при коротком замыкании: 25 кА - способен безопасно отключить цепь при аварийном токе
• Максимальное сечение подключаемого кабеля: 25 мм2 - совместим с медными проводниками до 25 кв.мм
• Способ монтажа: на DIN-рейку, занимает 2 модуля
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; устанавливается внутри закрытого щита
• Диапазон рабочих температур: от -40 до +70 C - работает в суровых условиях, включая холодные регионы
• Система заземления: TN-S, TT - требует надёжного контура заземления
• Номинальное напряжение постоянного тока: 0 В - не предназначен для DC-сетей
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с повышенной влажностью
• Нормативный документ: ГОСТ Р 51992-2011

Совместимость и монтаж

Ограничитель импульсных перенапряжений (УЗИП) 1П 25кА (класс I + II + III) OptiDin OMu-I-1-280/25/X монтируется на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение фазного провода и надёжного заземляющего проводника. Максимальное сечение кабеля - 25 мм2, что соответствует большинству силовых вводов. Устройство имеет два модуля - осмотрите место установки перед монтажом. Присоединение выполняется с помощью болтовых зажимов. Обязательно соблюдайте полярность: вход - с верхней стороны, выход - с нижней. После монтажа проверьте контакт заземления - слабый контакт снижает эффективность защиты.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51992-2011 и прошло сертификацию на соответствие нормам безопасности для устройств защиты от импульсных перенапряжений. Класс I+II+III обеспечивает многоступенчатую защиту: первый уровень принимает основной удар молнии, второй - вторичные импульсы, третий - высокочастотные помехи. Наличие индикатора состояния позволяет визуально определить работоспособность - при срабатывании цвет меняется на красный. Устройство не содержит опасных веществ и соответствует RoHS.

Преимущества

• Высокая энергоёмкость - 60 кА разрядного тока делает его одним из самых мощных в своём классе
• Трёхуровневая защита (I+II+III) - покрывает все типы импульсных возмущений, от грозы до внутренних перегрузок
• Широкий температурный диапазон - можно использовать в неотапливаемых помещениях и на улице внутри корпусов
• Совместимость с популярными системами заземления TN-S и TT - универсальное решение для большинства объектов
• Фиксация на DIN-рейке - быстрая замена и интеграция в существующие щитовые решения

Ограничения применения

• Не предназначено для постоянного тока - нельзя применять в DC-системах (например, солнечные электростанции без преобразователя)
• Степень защиты IP20 - запрещено устанавливать вне герметичных щитов, даже под навесом
• Требуется обязательное заземление - без качественного контура защитная функция будет недоступна
• Не является автоматическим выключателем - не защищает от перегрузок и длительных перенапряжений, нуждается в параллельной установке АВ или УЗО
• Не рекомендован для защиты чувствительной аппаратуры без дополнительных уровней (например, серверов) - лучше сочетать с УЗИП класса III дополнительно

Примеры использования

• Главный ввод в многоквартирный дом - защита всего здания от внешних импульсов
• Промышленный щит с ЧРП, сварочными машинами, насосами - предотвращает повреждение дорогостоящего оборудования
• Объекты связи, радиопередатчики, базовые станции - борьба с грозовыми выбросами
• Жилые дома с современной бытовой техникой (стиральные машины, TVs, умные системы) - продлевает срок службы электроники

Практические советы

• Выбирая УЗИП, всегда проверяйте сечение кабеля - 25 мм2 максимум, используйте клеммы с подходящими зажимами
• Подключайте заземляющий проводник минимальной длины и без изгибов - чем короче и прямее, тем выше эффективность
• Не устанавливайте этот УЗИП после УЗО - он должен быть первым в цепи после вводного автомата
• Проверяйте индикатор состояния каждые 6–12 месяцев - при изменении цвета на красный устройство необходимо заменить
• Для объектов с высокой плотностью электроники рассмотрите комбинацию этого УЗИП с более точными (класса III) устройствами на уровне розеток
• При использовании в регионах с частыми грозами - убедитесь, что система заземления имеет сопротивление менее 10 Ом
