Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,2/10/550(1,1)-УХЛ1 | 358211 КЭАЗ

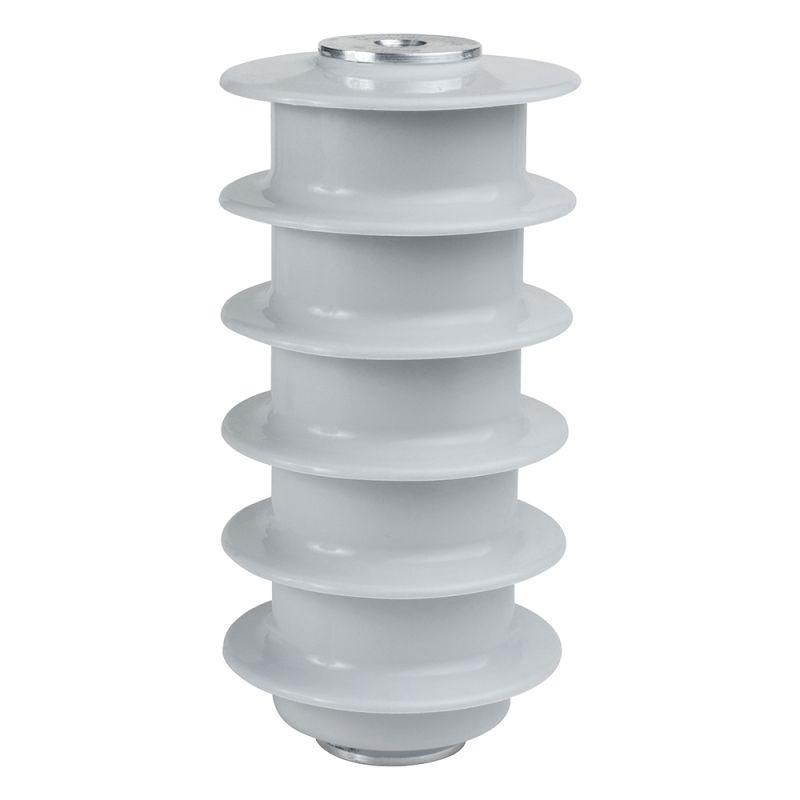

Ограничитель перенапряжений нелинейный OPN-P-6/7,2/10/550(1,1)-УХЛ1, КЭАЗ - устройство для защиты электрического оборудования от импульсных перенапряжений, таких как грозовые скачки или коммутационные броски. Установлен на воздушных линиях и подстанциях вне зданий. Надёжно работает в суровых климатических условиях благодаря исполнению УХЛ1.

Назначение и область применения

OPN-P-6/7,2/10/550(1,1)-УХЛ1, КЭАЗ защищает оборудование высоковольтных сетей - трансформаторы, выключатели, кабельные ответвления - от повреждений, вызванных внезапными перенапряжениями. Применяется исключительно на открытом воздухе, где возможны воздействия осадков, пыли, перепадов температур. Подходит для установки на опорах ЛЭП, в комплектных распределительных устройствах (КРУ) и на подстанциях 6–10 кВ.

Технические характеристики

• Номинальное напряжение: 6 кВ - уровень, для которого рассчитана основная защита.
• Непрерывное напряжение переменного тока: 7,2 кВ - максимальное рабочее напряжение, которое устройство может выдерживать постоянно без срабатывания.
• Рабочее напряжение переменного тока: 7,2 кВ - совпадает с непрерывным напряжением; указывает на допустимый режим работы.
• Номинальное напряжение переменного тока: 9 кВ - предельное значение, при котором ограничитель сохраняет работоспособность после однократного импульса.
• Путь утечки и канал утечки: 20 мм - минимальная длина поверхности изолятора между проводящими частями; обеспечивает надёжную изоляцию в загрязнённой среде.
• Рабочий температурный диапазон: от -60 C до +45 C - позволяет использовать устройство в холодных регионах России и Сибири.
• Номинальное напряжение постоянного тока: 0 кВ - не предназначено для цепей постоянного тока.
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе, вертикальное расположение при монтаже.
• Дисплей: отсутствует - нет индикации состояния или сработавшего элемента.

Совместимость и монтаж

OPN-P-6/7,2/10/550(1,1)-УХЛ1, КЭАЗ монтируется на опоры или рамы с помощью фланцевого крепления. Обязательно соблюдать вертикальное положение - горизонтальная установка снижает эффективность отвода влаги и увеличивает риск пробоя. Для подключения используются шины или кабели сечением, соответствующим токовым нагрузкам сети 6–10 кВ. Место установки должно быть доступно для визуального осмотра, хотя индикации срабатывания нет - проверку состояния выполняют периодически с помощью термографии или измерения тока утечки.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2006 (аналог IEC 60099-4) для ограничителей перенапряжений. Полимерный корпус обеспечивает устойчивость к ультрафиолету, химическим загрязнениям и механическим повреждениям. Исполнение УХЛ1 гарантирует работу в условиях повышенной влажности, снежных заносов и низких температур. Отсутствие открытых контактов минимизирует риск поражения током при обслуживании.

Преимущества

• Использование варисторов российского производства - обеспечивает стабильность параметров и совместимость с отечественными сетями.
• 100%-й контроль качества на всех этапах сборки - снижает риск отказов в процессе эксплуатации.
• Широкий диапазон рабочих температур - надёжна даже в Арктике и на Дальнем Востоке.
• Герметичный полимерный корпус - не требует обслуживания, устойчив к коррозии и загрязнениям.
• Оптимальная защита от грозовых и коммутационных перенапряжений - снижает количество аварий на оборудовании.

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение DC = 0 кВ.
• Не имеет индикатора срабатывания - нельзя определить, сработал ли ограничитель, без специальных диагностических методов.
• Требует вертикальной установки - горизонтальное расположение запрещено, так как нарушается водоотведение и тепловой режим.
• Не заменяет молниеотвод - служит для защиты внутреннего оборудования, а не для отвода ударного тока молнии.
• Не рекомендован для установки внутри помещений - специально спроектирован для наружного монтажа с учётом климатического исполнения УХЛ1.

Примеры использования

• Защита трансформаторов 6/0,4 кВ на подстанциях в сельской местности.
• Установка на опорах ВЛ-10 кВ в районах с частой грозовой деятельностью.
• Комплектация КРУ-10 кВ в зимних условиях (Якутия, Чукотка).
• Защита кабельных вводов в распределительных пунктах на промышленных объектах.

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (6–10 кВ) и выбранного типа OPN-P-6/7,2/10/550(1,1)-УХЛ1, КЭАЗ.
• Обеспечьте свободный доступ к устройству для ежегодного осмотра - особенно после грозового сезона.
• При наличии нескольких ограничителей на одном участке - используйте одинаковое исполнение и срок службы для равномерной нагрузки.
• Не устанавливайте рядом с источниками тепла или агрессивных паров - даже герметичный корпус не защищён от длительного воздействия химикатов.
• При замене старого ограничителя - сверьте параметры пути утечки (20 мм) и тип корпуса - это важно для сохранения степени защиты IP.
