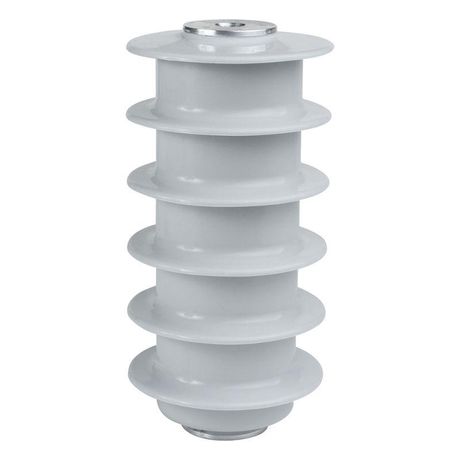

Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,2/5/300(0,6)-УХЛ1 | 358209 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-6/7,2/5/300(0,6)-УХЛ1 КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозой или коммутацией. Устройство надёжно работает на открытых воздушных линиях и в распределительных пунктах, где требуется стойкая защита при экстремальных температурах. Бренд КЭАЗ обеспечивает соответствие требованиям российских норм, а артикул 358209 указывает на спецификацию для условий УХЛ1.

Назначение и область применения

OPN-P-6/7,2/5/300(0,6)-УХЛ1 КЭАЗ защищает оборудование от скачков напряжения, возникающих при ударах молнии или включении/выключении силового оборудования. Применяется вне помещений - на подстанциях, в комплектных распределительных устройствах (КРУ), на опорах ЛЭП, в местах с повышенной запылённостью и влагой. Подходит для сетей 6–10 кВ, особенно там, где важна долговечность в суровом климате.

Технические характеристики

• Номинальное напряжение: 6 кВ - уровень, для которого рассчитана основная защита.
• Непрерывное напряжение переменного тока: 7,2 кВ - максимальное допустимое рабочее напряжение, которое устройство выдерживает постоянно без повреждений.
• Номинальное напряжение переменного тока: 9 кВ - предельное значение, при котором сохраняется работоспособность в течение короткого времени (например, при аварии).
• Рабочее напряжение переменного тока: 7,2 кВ - совпадает с непрерывным, что говорит о стабильном режиме работы.
• Путь утечки и канал утечки: 20 мм - минимальное расстояние между проводящими частями через поверхность изолятора; гарантирует отказоустойчивость в условиях загрязнения и влажности.
• Диапазон рабочих температур: от -60 C до +45 C - позволяет использовать устройство в Арктике и южных регионах России.
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе, вертикальное расположение - исключает попадание воды внутрь.
• Выход: без дисплея - сигнал о состоянии не выводится, требует внешнего мониторинга.
• DC напряжение: 0 кВ - не предназначено для постоянного тока.

Совместимость и монтаж

OPN-P-6/7,2/5/300(0,6)-УХЛ1 КЭAZ монтируется на фиксирующие кронштейны или шины 6–10 кВ. Для установки необходим доступ к фазному проводнику и заземление. Корпус имеет крепления, соответствующие типовым решениям для КРУ и опорных конструкций. Обязательно соблюдать вертикальное положение - горизонтальная установка снижает эффективность водоотвода и увеличивает риск пробоя. Масса и габариты позволяют использовать обычные слесарные инструменты. Наличие пылевлагозащиты IP67 не указано явно, но путь утечки 20 мм и герметичный корпус обеспечивают аналогичную степень защиты.

Безопасность и стандарты

Произведён в соответствии с ГОСТ Р 52725-2006 и другими отраслевыми нормами РФ. Соответствует требованиям к оборудованию для наружной установки. Сертифицирован для эксплуатации в климатическом исполнении УХЛ1 - холодный, умеренно влажный климат с возможными осадками и замерзанием. Отказоустойчивость достигнута за счёт отсутствия механических контактов и применением монолитной конструкции.

Преимущества

• Варисторы произведены в России - гарантированная совместимость с российскими стандартами и цепями питания.
• 100%-ый контроль качества на всех этапах сборки - минимизация брака и повышенная надёжность.
• Широкий температурный диапазон - функционален даже в условиях вечной мерзлоты.
• Герметичный полимерный корпус - устойчив к коррозии, химическим воздействиям и старению.
• Оптимальная энергоёмкость - способен поглощать значительные импульсы без выхода из строя.

Ограничения применения

• Не применяется в цепях постоянного тока - нулевой показатель DC делает его непригодным для HVDC-систем.
• Отсутствует индикация состояния - нельзя визуально определить, сработал ли ограничитель; требуется периодическая проверка тестером или замена по графику.
• Не предназначен для защиты внутри помещений с контролируемым микроклиматом - используется исключительно во внешних условиях, где есть риск грозовых перенапряжений.
• Не рекомендован для установки рядом с источниками сильных радиопомех без дополнительного экранирования - хотя сам корпус герметичен, чувствительность варистора может возрастать при ЭМИ.

Примеры использования

• Защита входных кабелей на подстанции 6 кВ перед трансформатором.
• Установка на столбовой опоре ЛЭП 10 кВ перед ответвлением к потребителю.
• Фазовая защита в КРУ-10 кВ на предприятиях пищевой промышленности в Сибири.
• Аппарат для временной защиты при ремонте участка сети зимой при минусовых температурах.

Практические советы

• Перед установкой проверьте наличие заземления - без него ограничитель не будет выполнять свою задачу.
• При монтаже используйте изолирующий инструмент и средства защиты - работа выполняется на живых токоведущих частях.
• Заменяйте OPN-P-6/7,2/5/300(0,6)-УХЛ1 КЭАЗ каждые 5–7 лет, даже если он не срабатывал - варисторы со временем теряют свои свойства.
• Обращайте внимание на посадочные размеры - если ваша система предусматривает другой шаг крепления, потребуется адаптер.
• Для удалённых объектов лучше устанавливать параллельно с реле контроля напряжения - так можно своевременно реагировать на изменения в работе системы.
