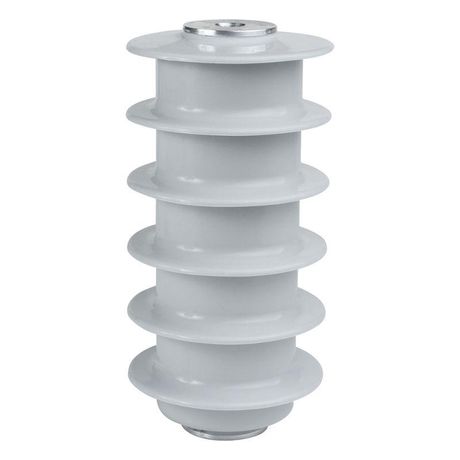

Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,2/10/680(1,36)-УХЛ1 | 358212 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-6/7,2/10/680(1,36)-УХЛ1 от КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Устройство рассчитано на работу вне помещений и применяется в сетях с номинальным напряжением 6 кВ.

Назначение и область применения

Ограничитель перенапряжений нелинейный OPN-P-6/7,2/10/680(1,36)-УХЛ1 защищает оборудование в распределительных устройствах 6–10 кВ от кратковременных скачков напряжения - таких как грозовые импульсы или коммутационные перенапряжения. Он используется исключительно на открытом воздухе, в условиях повышенной влажности, запыленности и экстремальных температур. Подходит для установки на опорах ЛЭП, в комплектных распределительных устройствах (КРУ), трансформаторных подстанциях и других объектах внешнего электроснабжения.

Технические характеристики

• Номинальное напряжение: 6 кВ - основной уровень сети, для которой предназначен ограничитель.
• Непрерывное рабочее напряжение переменного тока: 7,2 кВ - максимальное напряжение, которое устройство выдерживает постоянно без срабатывания.
• Номинальное напряжение переменного тока: 9 кВ - предельное напряжение, при котором гарантируется надёжная работа в течение заданного времени.
• Путь утечки и канал утечки: 20 мм - минимальное расстояние между токоведущими частями через изоляционную поверхность, обеспечивает устойчивость к загрязнению и влаге.
• Рабочий температурный диапазон: от -60 C до +45 C - позволяет использовать устройство в суровых климатических зонах, включая северные регионы России.
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе; рабочее положение - вертикальное.
• Выход: без дисплея - отсутствует индикация состояния, требуется внешний контроль.
• Постоянный ток: не предусмотрен - применение только в цепях переменного тока.

Совместимость и монтаж

OPN-P-6/7,2/10/680(1,36)-УХЛ1 монтируется на опоры, рамы или специальные кронштейны в вертикальном положении. Для подключения используются шины или кабели с соответствующим сечением, рассчитанными на токи замыкания. Обеспечьте свободный доступ к клеммам для проверки и обслуживания. Нельзя устанавливать горизонтально - это нарушает механическую и тепловую стабильность внутренних элементов. Соответствует требованиям ГОСТ Р 52725-2007 для ограничителей перенапряжений.

Безопасность и стандарты

Ограничитель перенапряжений нелинейный OPN-P-6/7,2/10/680(1,36)-УХЛ1 соответствует требованиям ГОСТ Р 52725-2007 и имеет степень защиты IP67 - полная защита от пыли и временного погружения в воду. Полимерный корпус устойчив к УФ-излучению, химическим воздействиям и агрессивной среде. Применение в соответствии с правилами ПУЭ обязательно.

Преимущества

• Используются варисторы российского производства - обеспечивают совместимость с отечественными системами и упрощают ремонт.
• 100%-ный контроль качества на всех этапах сборки - снижает риск отказов в работе.
• Широкий диапазон рабочих температур - надёжна даже в условиях Арктики или зимой на Севере.
• Герметичный полимерный корпус - долговечен, не требует обслуживания, устойчив к коррозии и загрязнениям.
• Оптимальная защита от перенапряжений - эффективно ограничивает импульсы до уровня, безопасного для трансформаторов, кабелей и другого оборудования.

Ограничения применения

• Не предназначена для работы в помещениях - только на открытом воздухе.
• Не имеет индикатора состояния - невозможно визуально определить пробой варистора без тестирования.
• Не работает при постоянном токе - нельзя применять в HVDC-системах.
• Не защищает от длительных перегрузок или перенапряжений выше 9 кВ - требует согласования с другими средствами защиты.
• Запрещено изменять ориентацию - установка горизонтально недопустима.

Примеры использования

• Защита силового трансформатора 6/0,4 кВ на воздушной ЛЭП.
• Установка на входе КРУ-6 кВ в населённом пункте с высокой грозовой активностью.
• Обеспечение безопасности кабельных ответвлений от воздушной линии.
• Применение на подстанциях в регионах с холодным климатом (Якутия, Чукотка, Мурманская область).

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (6 кВ) и рабочего напряжения (7,2 кВ) - не допускается использование в сетях выше 9 кВ.
• При монтаже используйте изолирующие переходники и избегайте механических нагрузок на выводы.
• Рекомендуется периодически проводить термографический осмотр - нагрев указывает на деградацию варисторов.
• Замена производится только после отключения питания и заземления участка - устройство может сохранять заряд даже после отключения.
• Артикул 358212 - единственный номер для заказа оригинального продукта КЭАЗ. Аналоги могут не иметь аналогичной надёжности.
