Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,6/5/300(0,6)-УХЛ1 | 358210 КЭАЗ

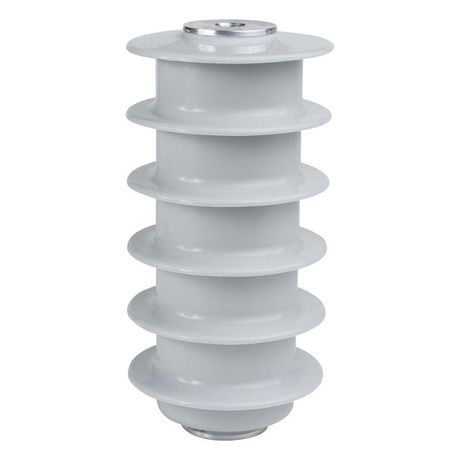

Ограничитель перенапряжений нелинейный OPN-P-6/7,6/5/300(0,6)-УХЛ1 КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозами или коммутациями. Устройство работает в условиях открытой установки, выдерживает экстремальные температуры и обеспечивает надёжную работу в сетях до 6 кВ. Артикул 358210 соответствует сертифицированной модели от КЭАЗ.

Назначение и область применения

OPN-P-6/7,6/5/300(0,6)-УХЛ1 КЭАЗ защищает оборудование в распределительных устройствах, трансформаторах, реакторах и других элементах высоковольтных сетей от скачков напряжения. Применяется исключительно на открытом воздухе - в подстанциях, ЛЭП, промышленных объектах с наружной установкой. Подходит для зон с суровым климатом благодаря исполнению УХЛ1.

Технические характеристики

• Номинальное напряжение: 6 кВ - максимальное напряжение сети, для которой рассчитана защита.
• Номинальное напряжение переменного тока: 9,5 кВ - предельное кратковременное напряжение, которое устройство способно выдерживать без повреждения.
• Непрерывное рабочее напряжение: 7,6 кВ - допустимое постоянное напряжение, при котором ограничитель остаётся в активном состоянии без срабатывания.
• Путь утечки и канал утечки: 20 мм - минимальное расстояние между проводящими частями по поверхности изоляции, обеспечивающее безопасную работу в загрязнённой среде.
• Рабочий температурный диапазон: от -60 C до +45 C - позволяет использовать устройство в холодных регионах России и Сибири.
• Постоянный ток (DC): 0 кВ - не предназначено для работы в цепях постоянного тока.
• Конструкция: одна колонка варисторов в герметичном полимерном корпусе, вертикальное расположение при монтаже.

Совместимость и монтаж

OPN-P-6/7,6/5/300(0,6)-УХЛ1 КЭАЗ устанавливается на опоры, рамы или специальные кронштейны в высоковольтных распределительных устройствах. Монтаж возможен только в вертикальном положении - горизонтальная установка недопустима. Для подключения используются шины или клеммы, совместимые с типовым фланцевым креплением. Наличие канала утечки 20 мм требует соблюдения чистоты изолирующей поверхности - запрещена установка в местах с постоянным оседанием соли, пыли или химических отложений.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2006 и другим нормам для ограничителей перенапряжений. Полимерный корпус обеспечивает механическую прочность и устойчивость к УФ-излучению. Отсутствие дисплея означает, что состояние работоспособности проверяется внешним осмотром или диагностикой с помощью тестового оборудования.

Преимущества

• Используются варисторы российского производства - гарантируют совместимость с отечественными системами и срок службы до 15 лет при правильной эксплуатации.
• 100%-ный контроль качества на всех этапах сборки - снижает риск брака и внезапного отказа.
• Широкий диапазон рабочих температур - надёжна даже в условиях Arctic-климата.
• Герметичный корпус - защищает внутреннюю часть от влаги, пыли и коррозии, продлевает срок службы.

Ограничения применения

• Не применяется в цепях постоянного тока - номинальное напряжение DC равно 0 кВ.
• Запрещена горизонтальная установка - нарушение ориентации влияет на тепловой режим и может привести к преждевременному выходу из строя.
• Не рекомендовано использование в помещениях с повышенной влажностью и агрессивной средой - хотя корпус герметичен, исполнение УХЛ1 рассчитано именно на наружную установку.
• Отсутствует индикация сработавшего состояния - требуется регулярный плановый осмотр и диагностика.

Примеры использования

• Защита воздушных линий 6 кВ на подстанциях в Сибири и Дальнем Востоке.
• Ограничители на входе в трансформаторные подстанции промышленных предприятий.
• Установка перед распределительными щитами в районах с частыми грозами.
• Альтернатива старым искровым разрядникам в модернизируемых сетях.

Практические советы

• Перед установкой проверьте посадочные размеры и соответствие фланца с крепёжными отверстиями на вашем оборудовании.
• Обеспечьте доступ к устройству для ежегодного осмотра - особенно после грозового сезона.
• Не используйте OPN-P-6/7,6/5/300(0,6)-УХЛ1 КЭАЗ в качестве замены для разъединителей или автоматов - он работает только как защитный элемент от импульсов.
• При наличии нескольких точек подключения - убедитесь, что все они находятся на одном потенциале, чтобы избежать разницы напряжений.
• Для систем с высокой плотностью нагрузки рекомендуется параллельное применение с другими видами защиты (например, разрядниками или фильтрами).
