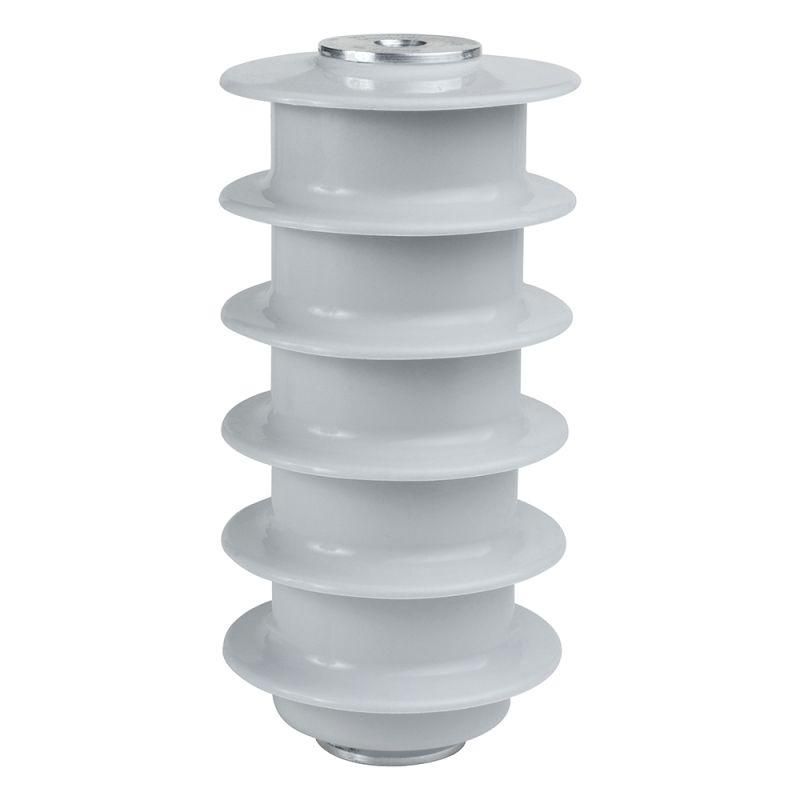

Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,6/10/680(1,36)-УХЛ1 | 358214 КЭАЗ

Ограничитель перенапряжений нелинейный OPN-P-6/7,6/10/680(1,36)-УХЛ1 от КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений - как грозовых, так и коммутационных. Устройство рассчитано на работу вне помещений и обеспечивает надежную защиту при напряжении до 7,6 кВ постоянного действия.

Назначение и область применения

OPN-P-6/7,6/10/680(1,36)-УХЛ1 применяется в сетях переменного тока напряжением 6–10 кВ для защиты силового оборудования: трансформаторов, реакторов, распределительных устройств, кабельных линий и других элементов, чувствительных к скачкам напряжения.

Устройство предназначено исключительно для установки на открытом воздухе - его конструкция и исполнение УХЛ1 обеспечивают работоспособность в условиях сурового климата: от минус 60 C до плюс 45 C. Подходит для энергообъектов в регионах с холодными зимами и высокой влажностью.

Технические характеристики

• Номинальное напряжение сети: 6 кВ
• Номинальное напряжение переменного тока: 9,5 кВ
• Непрерывное рабочее напряжение: 7,6 кВ - максимальное действующее напряжение, которое устройство может выдерживать постоянно без срабатывания
• Тип защиты: нелинейный, на основе варисторов
• Путь утечки и канал утечки: 20 мм - минимальное расстояние между проводящими частями через поверхность изоляции, что соответствует требованиям для загрязнённой среды
• Исполнение: УХЛ1 - для работы в умеренном и холодном климате с повышенной влажностью
• Конструкция: одна колонка последовательно соединённых варисторов в герметичном полимерном корпусе
• Рабочее положение: вертикальное
• Выходной сигнал: без дисплея - отсутствуют индикация состояния или аварии
• Постоянный ток: не предусмотрен - не используется в цепях постоянного тока

Совместимость и монтаж

OPN-P-6/7,6/10/680(1,36)-УХЛ1 монтируется на опорах, столбах или специальных кронштейнах в высоковольтных распределительных устройствах. Для подключения используются шины или кабели с подходящим сечением, соответствующим токовым нагрузкам сети 6–10 кВ.

Обязательно соблюдайте вертикальное положение при установке - горизонтальное расположение может нарушить тепловой режим и снижает долговечность варисторов. Место монтажа должно быть доступным для осмотра, но защищенным от механических повреждений и брызг воды.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 52725-2006 и другим нормативам для ограничителей перенапряжений в сетях выше 1 кВ. Применяемые варисторы произведены в России и проходят 100%-ый входной контроль качества на каждом этапе сборки.

Герметичный полимерный корпус предотвращает попадание влаги и пыли, обеспечивая безопасную эксплуатацию даже в условиях загрязнённой атмосферы. Отсутствие открытых контактов снижает риск поражения электрическим током при обслуживании.

Преимущества

• Использование отечественных варисторов - гарантия совместимости с российскими сетями и легкий доступ к запчастям
• 100%-ный контроль качества на всех этапах производства - снижает риск отказов в работе
• Широкий диапазон рабочих температур (-60…+45 C) - позволяет применять в Арктике и на юге страны
• Оптимальная защита от импульсов - эффективно ограничивает как грозовые, так и коммутационные перенапряжения
• Герметичный корпус - не требует регулярного обслуживания, устойчив к коррозии и внешним воздействиям

Ограничения применения

• Не предназначен для использования в цепях постоянного тока - номинальное напряжение DC равно 0 кВ
• Не имеет индикатора состояния - невозможно визуально определить, сработал ли ограничитель; требуется периодический осмотр и тестирование
• Не заменяет разрядники или другие виды защиты - работает только против импульсных перенапряжений, а не длительных перегрузок
• Требует жесткой фиксации в вертикальном положении - допущенные отклонения снижают срок службы

Примеры использования

• Защита трансформаторов 6–10 кВ на подстанциях в северных районах
• Ограничители на воздушных линиях электропередачи в зонах с частыми грозами
• Щиты распределения на промышленных объектах - металлургические заводы, нефтепереработка, железные дороги
• Агрегаты с высокочувствительной автоматикой, где недопустимы скачки напряжения

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (6 кВ) и рабочего напряжения ограничителя (7,6 кВ) - превышение может вызвать преждевременный выход из строя
• При замене старого ограничителя используйте тот же артикул - 358214 - чтобы сохранить параметры защиты
• Проверяйте состояние корпуса ежегодно: трещины, следы потеков или выгорания - повод для немедленной замены
• Не устанавливайте рядом с источниками тепла - перегрев снижает эффективность варисторов
• Для систем с высокой вероятностью повторных ударов рекомендовано параллельное использование с другими типами защиты (например, разрядниками)
