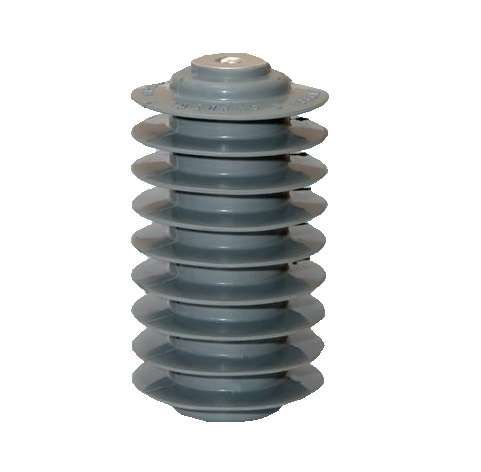

Ограничитель перенапряжения ОПН-П-6/7.2/10/400 УХЛ1 ЗЭУ НПО ДЕЛЬТА 208249А

Ограничитель перенапряжения ОПН-П-6/7.2/10/400 УХЛ1 от бренда ЗЭУ предназначен для защиты электрооборудования от импульсных перенапряжений в сетях до 10 кВ. Этот типовой аппарат используется на открытых подстанциях и воздушных линиях, где важна надёжная работа в условиях внешней среды.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-6/7.2/10/400 УХЛ1 защищает изоляцию оборудования - трансформаторов, выключателей, кабельных соединений - от скачков напряжения, вызванных грозовыми разрядами или коммутационными процессами. Применяется исключительно вне помещений, как указано в характеристике. Подходит для установки на опорах ЛЭП, в комплектных распределительных устройствах (КРУ) открытого типа, на подстанциях 6–10 кВ.

Технические характеристики

• Рабочее напряжение переменного тока (АС): 7,2 кВ - максимальное длительно допустимое напряжение сети, при котором устройство сохраняет работоспособность.
• Номинальное напряжение переменного тока (АС): 9 кВ - уровень напряжения, при котором ограничитель обеспечивает заданную защитную характеристику; выбирается выше рабочего для запаса прочности.
• Путь утечки: 21 мм - длина поверхности изолятора между токоведущими частями, обеспечивающая устойчивость к загрязнению и влаге в условиях повышенной запылённости или гололёда.
• Исполнение: Без экрана - конструкция не имеет металлической экранизирующей оболочки, что снижает массу и стоимость, но требует соблюдения условий внешнего монтажа.
• Степень защиты: УХЛ1 - соответствует климатическому исполнению для умеренного и холодного климата с возможностью работы при температуре от −60 C до +40 C.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-6/7.2/10/400 УХЛ1 устанавливается параллельно защищаемому оборудованию - обычно на фазный проводник через изолирующую опору. Монтаж выполняется на штыревые или проходные изоляторы с учётом механической нагрузки и посадочного диаметра. Для правильной работы требуется заземление корпуса через низкоомный контур. Отсутствие экрана требует контроля состояния изоляционной поверхности - особенно в районах с высокой запылённостью или солёным воздухом.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-П-6/7.2/10/400 УХЛ1 соответствует требованиям ГОСТ Р 52725-2006 для устройств класса напряжения до 35 кВ. Обеспечивает безопасную работу при нормальных и аварийных режимах, предотвращая пробой изоляции и возгорание. После срабатывания при значительном импульсе устройство может выйти из строя - рекомендуется периодическая проверка целостности и наличие сигнализации повреждения.

Преимущества

• Высокая стойкость к внешним воздействиям благодаря пути утечки 21 мм и исполнению УХЛ1 - подходит для суровых климатических условий.
• Отсутствие экрана упрощает конструкцию, снижает вес и стоимость, делая устройство удобнее для монтажа на опорах.
• Спецификация 7,2/9 кВ позволяет использовать его в сетях с номиналом 6–10 кВ без необходимости замены на более мощные модели.

Ограничения применения

• Не предназначено для внутренних установок - использование в закрытых помещениях недопустимо из-за отсутствия герметизации и специальной защиты от загрязнений.
• Без экрана - чувствителен к накоплению грязи, солевых отложений и влаги на поверхности изолятора, что может вызвать поверхностный пробой при высокой влажности.
• Не рассчитан на многократные крупные импульсы - после нескольких срабатываний необходимо проверить состояние и при необходимости заменить.

Примеры использования

• Защита силового трансформатора на воздушной подстанции 10 кВ.
• Монтаж на входе КРУ-10 на открытой площадке в северном регионе.
• Установка на опоре ЛЭП 6–10 кВ перед ответвлением к потребителю.

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и механической нагрузки на крепления - ОПН-П-6/7.2/10/400 УХЛ1 не имеет встроенного крепёжа, нужен совместимый изолятор.
• Часто используйте в регионах с частыми грозами - эффективность выше, чем у обычных разрядников.
• Обслуживание: ежегодно осматривайте поверхность изолятора на трещины, нагар и загрязнения. При наличии следов пробоя - замена обязательна.
• Не устанавливайте рядом с источниками химической коррозии (например, поблизости от заводских выбросов) - это снизит срок службы.
