Ограничитель перенапряжений нелинейный OptiVar OPN-P-6/7,2/10/1000(2)-УХЛ1 | 358225 КЭАЗ

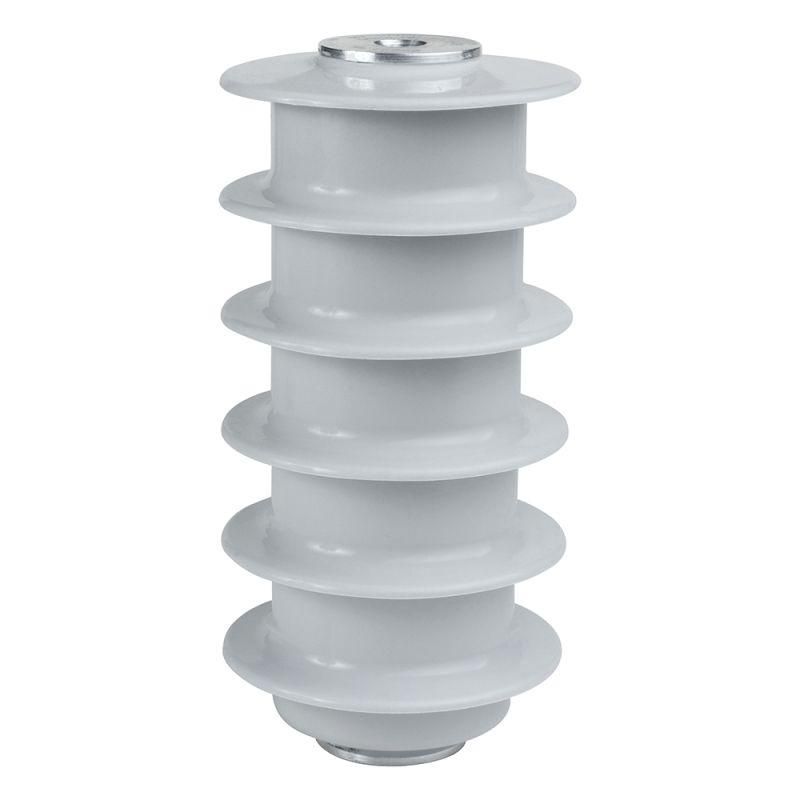

Ограничитель перенапряжений нелинейный OPN-P-6/7,2/10/1000(2)-УХЛ1 от КЭАЗ предназначен для защиты высоковольтного оборудования от импульсных перенапряжений, вызванных грозой или коммутацией. Устройство рассчитано на работу вне помещений и применяется в сетях с номинальным напряжением 6 кВ.

Назначение и область применения

OPN-P-6/7,2/10/1000(2)-УХЛ1 защищает оборудование в распределительных устройствах, трансформаторах, реакторах и других элементах высоковольтной сети от скачков напряжения. Подходит для установки на открытых подстанциях, ЛЭП, в промышленных объектах с жесткими климатическими условиями. Применяется там, где требуется надежная защита от грозовых и коммутационных перенапряжений.

Технические характеристики

• Номинальное напряжение: 6 кВ
• Непрерывное рабочее напряжение переменного тока: 7,2 кВ
• Номинальное напряжение переменного тока: 9 кВ
• Класс защиты: IP67 (полностью защищен от пыли и временного погружения в воду)
• Путь утечки и канал утечки тока: 20 мм - обеспечивает устойчивость к загрязнению и влаге
• Рабочий диапазон температур: от -60 C до +45 C
• Выполнено без дисплея - индикация состояния отсутствует
• Номинальное постоянное напряжение: 0 кВ - устройство предназначено исключительно для переменного тока
• Конструктивное исполнение: одна колонка варисторов в герметичном полимерном корпусе
• Основное рабочее положение: вертикальное

Совместимость и монтаж

OPN-P-6/7,2/10/1000(2)-УХЛ1 монтируется на опорную конструкцию или шины высоковольтного оборудования. Для правильной работы необходимо соблюдать вертикальное расположение. Монтаж выполняется после отключения питания и заземления цепи. Соединение проводится через фланцевые клеммы, совместимые с типовой арматурой для воздушных и кабельных вводов 6–10 кВ. Наличие пути утечки 20 мм позволяет использовать устройство в условиях повышенной запыленности и влажности без снижения эффективности.

Безопасность и стандарты

Ограничитель соответствует требованиям ГОСТ Р 52725-2006 и международному стандарту IEC 60099-4 для ограничителей перенапряжений. Полимерный корпус обеспечивает механическую прочность и устойчивость к воздействию ультрафиолетового излучения. Все комплектующие проходят 100%-ый входной и выходной контроль качества на заводе КЭАЗ.

Преимущества

• Использование варисторов российского производства - гарантия долговечности и воспроизводимости характеристик
• Герметичный полимерный корпус - предотвращает попадание влаги, пыли и химических агрессивных сред
• Широкий диапазон рабочих температур - работает в суровых климатических условиях, включая Арктику и южные регионы России
• Оптимальная энергоэффективность - минимальный ток утечки при нормальном режиме, быстрое реагирование на импульсы

Ограничения применения

• Не для защиты от постоянного тока - устройство не имеет функциональных элементов для DC
• Запрещена горизонтальная установка - изменение ориентации снижает теплопередачу и может повредить внутреннюю структуру варистора
• Не заменяет выключатели или разъединители - служит только для защиты от кратковременных перенапряжений
• Не содержит индикатора отказа - необходим внешний контроль состояния через периодические осмотры

Примеры использования

• Защита силовых трансформаторов 6–10 кВ на подстанциях
• Ограничение перенапряжений на вводах в промышленные цеха с частыми технологическими отключениями
• Установка на столбах ВЛ-6 кВ в регионах с высокой грозовой активностью
• Аппараты в составе ячеек КРУ-6 кВ, работающих в холодных районах (Якутия, Чукотка, Свердловская область)

Практические советы

• Перед установкой проверьте соответствие номинального напряжения сети (до 7,2 кВ) и класса защиты OPN-P-6/7,2/10/1000(2)-УХЛ1
• Обеспечьте свободный доступ для визуального осмотра корпуса - трещины, потемнения или следы пробоя требуют немедленной замены
• При использовании в местах с большим уровнем солевых отложений (прибрежные районы) рекомендован ежегодный протир корпуса сухой ветошью
• Не допускайте механических ударов по корпусу - даже при герметизации микротрещины могут привести к утечке
• Заменяйте устройство при достижении расчетного срока службы (обычно 15–20 лет) или после нескольких крупных аварийных выбросов
