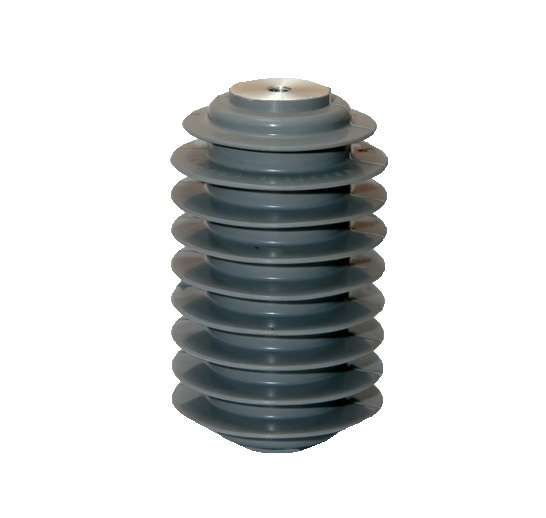

Ограничитель перенапряжения ОПН-П-6/7.2/10/550 УХЛ1 ЗЭУ НПО ДЕЛЬТА 208250А

Ограничитель перенапряжения ОПН-П-6/7.2/10/550 УХЛ1 от бренда ЗЭУ предназначен для защиты электрооборудования от импульсных перенапряжений в сетях до 10 кВ. Модель рассчитана на работу вне помещений и применяется в распределительных устройствах, трансформаторных подстанциях и линиях воздушной передачи.

Назначение и область применения

Ограничитель перенапряжения ОПН-П-6/7.2/10/550 УХЛ1 защищает изоляцию оборудования от скачков напряжения, вызванных грозовыми разрядами, коммутационными процессами или другими внешними воздействиями. Применяется в открытых распределительных устройствах (ОРУ), на опорах ЛЭП, у входа в трансформаторные подстанции и других местах, где требуется надёжная защита от атмосферных и операционных перенапряжений. Подходит для установки в условиях повышенной влажности, запылённости и температурных колебаний.

Технические характеристики

• Рабочее напряжение переменного тока (АС): 7,2 кВ - максимальное постоянное рабочее напряжение сети, при котором устройство сохраняет работоспособность;
• Номинальное напряжение переменного тока (АС): 9 кВ - уровень напряжения, при котором обеспечивается заданная энергия ограничения; используется для выбора соответствия классу изоляции;
• Путь утечки: 21 мм - минимальная длина поверхности изолятора между проводящими частями, обеспечивающая устойчивость к загрязнению и влаге;
• Исполнение: Без экрана - отсутствие металлического экранирующего корпуса, что снижает массу и стоимость, но требует соблюдения условий окружающей среды;
• Климатическое исполнение: УХЛ1 - предназначено для работы в холодном и умеренно влажном климате, включая территории с суровой зимой;
• Область применения: Вне помещений - конструкция адаптирована для эксплуатации под открытым небом.

Совместимость и монтаж

Ограничитель перенапряжения ОПН-П-6/7.2/10/550 УХЛ1 монтируется на опоры, рамы или специальные кронштейны вблизи защищаемого оборудования - обычно параллельно фазному проводнику. Для правильной установки необходимо:

• Подбирать место так, чтобы расстояние до заземления было минимальным - длинный заземляющий провод снижает эффективность защиты;
• Не использовать в качестве основания элементы с высоким сопротивлением контакта - заземление должно иметь сечение не менее 25 мм2 медного провода;
• Избегать механических нагрузок на выводы - устройство не имеет жесткого крепления к корпусу, поэтому все усилия должны восприниматься монтажной конструкцией.

Безопасность и стандарты

Ограничитель перенапряжения ОПН-П-6/7.2/10/550 УХЛ1 соответствует требованиям ГОСТ Р 52743-2007 (МЭК 60099-4) для ограничителей перенапряжения на напряжение выше 1 кВ. Обеспечивает безопасную работу при нормальных и аварийных режимах, предотвращая пробой изоляции и возникновение дуговых замыканий. Наличие пути утечки 21 мм гарантирует отказоустойчивость даже при сложных погодных условиях.

Преимущества

• Высокая устойчивость к загрязнению благодаря достаточному пути утечки - особенно важно для районов с промышленной запылённостью или побережьями;
• Стандартное исполнение УХЛ1 позволяет применять устройство в регионах с низкими температурами без необходимости в обогреве;
• Отсутствие экрана делает конструкцию легче и проще в обслуживании - не требует проверки целостности экранирующих деталей;
• Совместимость с системами заземления TN-S и TT, используемыми в большинстве распределительных сетей 6–10 кВ.

Ограничения применения

• Не внутри закрытых помещений с контролируемой средой - модель спроектирована исключительно для наружной установки;
• Не рекомендуется к использованию в районах с соленым туманом или химически активной агрессивной средой - материал изоляции не рассчитан на такие условия;
• Отсутствие экрана повышает чувствительность к поверхностным загрязнениям - регулярная очистка изолятора обязательна;
• Не является средством защиты от длительных перенапряжений - работает только против импульсов, не заменяет автоматические выключатели или реле контроля напряжения.

Примеры использования

• Защита ввода в масляный трансформатор 6(10)/0,4 кВ на подстанции;
• Установка на столбе ЛЭП перед ответвлением к потребителю;
• Фазовая защита на секционирующем рубильнике в ОРУ 10 кВ;
• Дополнительная защита силового кабеля на выходе из камеры КРУ.

Практические советы

• Перед установкой проверьте состояние изолятора - трещины или глубокие царапины недопустимы;
• При замене старого ограничителя обязательно сверьте параметры: рабочее напряжение 7,2 кВ и номинальное 9 кВ должны точно совпадать с проектом;
• Не допускайте попадания воды внутрь соединителей - хотя устройство герметично, контактные части не имеют дополнительной защиты;
• Частота осмотра: один раз в год - проверяйте наличие нагара, следов разрядов и степень загрязнения поверхности;
• Артикул 208250а - единственный номер для заказа оригинального изделия от ЗЭУ; аналоги могут отличаться по энергоёмкости и сроку службы.
