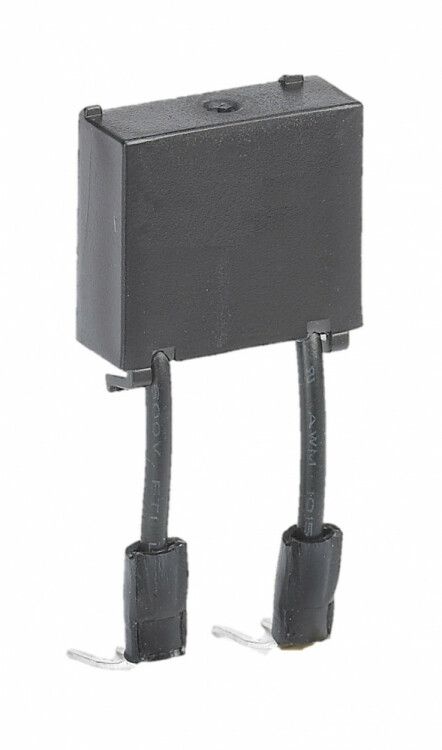

Ограничитель перенапряжения КМ-102 ОП-02 9-18А 110-240В AC SE Dekraft 22200DEK

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 110-240В AC ОП-02 от DEKraft предназначен для защиты катушки управления контактора от импульсных перенапряжений, возникающих при коммутации индуктивной нагрузки. Устройство совместимо с контактными аппаратами серии КМ-102 и устанавливается непосредственно на клеммы катушки.

Назначение и область применения

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 110-240В AC ОП-02 защищает обмотку управления контактора от высоковольтных импульсов, которые возникают при отключении катушек постоянного или переменного тока. Эти импульсы могут повреждать изоляцию, вызывать дуговые пробои и снижать срок службы контактора. Применяется в системах автоматизации, где используются контакторы КМ-102: на станках, конвейерах, системах вентиляции, насосных станциях и других объектах с частой коммутацией индуктивных нагрузок.

Технические характеристики

• Тип устройства: резистивно-емкостное звено (RC-цепочка)
• Род тока: переменный (AC)
• Номинальное напряжение: до 240 В AC
• Рабочий диапазон напряжения: 110–240 В AC
• Номинальный ток контактора: 9–18 А
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Ограничитель перенапряжения контакторов КМ-102 (9-18А) 110-240В AC ОП-02 устанавливается параллельно катушке управления контактора серии КМ-102. Подключение выполняется непосредственно на клеммы катушки - вход и выход устройства соответствуют выводам A1 и A2. Монтаж не требует дополнительных креплений: корпус выполнен компактно и фиксируется визуально и механически вблизи контактора. Для надежной работы необходимо соблюдать полярность подключения - хотя устройство работает на переменном токе, правильная ориентация обеспечивает оптимальную эффективность гашения импульса.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электрооборудования, применяемого в промышленных системах управления. Серия ОП-02 прошла внутренние испытания производителем DEKraft на соответствие нормам по устойчивости к импульсным перенапряжениям. Наличие гарантии 36 месяцев подтверждает стабильность материалов и технологий сборки.

Преимущества

• Эффективно гасит высоковольтные импульсы, возникающие при отключении катушки контактора
• Не требует внешнего питания - работает автономно
• Простая установка: подключение на существующие клеммы без доработки цепи
• Износостойкая конструкция: рассчитана на многократные коммутации
• Совместима с широким диапазоном напряжений (110–240 В AC)

Ограничения применения

• Не предназначена для защиты от сетевых скачков напряжения или молниенаправленных импульсов - для этого нужны SPD-устройства класса I/II
• Не применяется с постоянным током (DC): только для переменного тока (AC)
• Не заменяет собой предохранители или тепловые реле - является дополнением к основной защите
• Не рекомендовано использовать с контактными аппаратами, не относящимися к серии КМ-102, так как параметры RC-звена подобраны именно под их индуктивность

Примеры использования

• Защита катушки контактора на линии подачи воды в насосной станции
• Подключение к управляемому контактору на конвейере в пищевой промышленности
• Стabilизация работы системы вентиляции с частым включением/выключением двигателей
• Автоматические линии с пневматическими клапанами, управляемыми через контакторы КМ-102

Практические советы

• Проверьте перед установкой, что напряжение на катушке контактора находится в диапазоне 110–240 В AC - превышение может вывести ОП-02 из строя
• При замене старого ограничителя убедитесь, что новый имеет ту же маркировку - ОП-02 отличается от аналогичных моделей другими значениями R и C
• Не допускайте попадания влаги на клеммы устройства - даже при наличии хорошей изоляции, повышенная влажность может вызвать утечку тока
• Если после установки ОП-02 контактор продолжает отказывать - проверьте целостность самой катушки, возможно, она уже повреждена
• Запасной экземпляр ОП-02 стоит хранить в местах с контролируемой температурой - длительное воздействие жары или холода влияет на параметры конденсатора
