Оптический бесконтактный датчик | PROXIS-3T-18-20-N-NO+NC-2 EKF

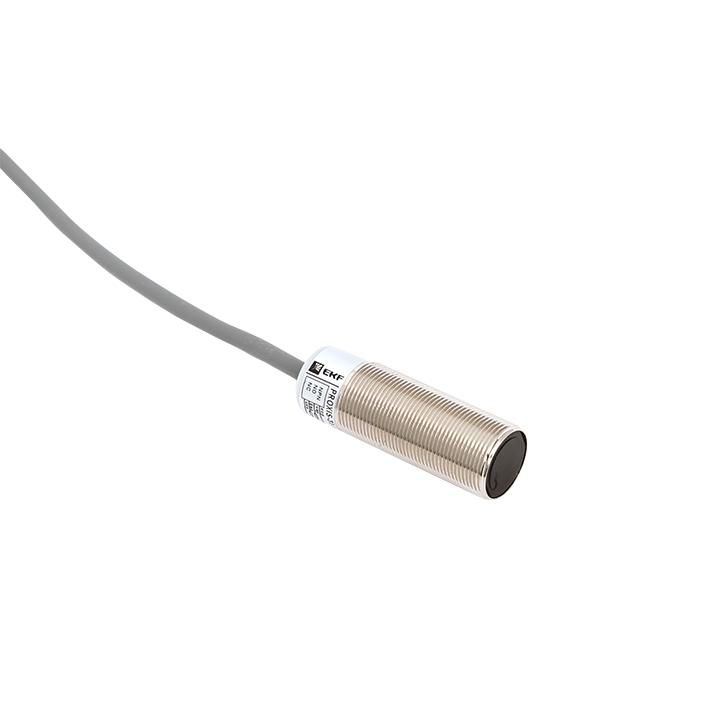

Датчик оптический бесконтактный EKF PROxima proxis-3t-18-20-n-no+nc-2 - это барьерный оптический датчик для точного обнаружения объектов на расстоянии до 20 метров. Подходит для автоматизации линий, контроля прохода, управления транспортерами и других задач, где важна надежность без физического контакта.

Назначение и область применения

Датчик оптический бесконтактный EKF PROxima proxis-3t-18-20-n-no+nc-2 используется для обнаружения предметов, людей или материалов в зоне между излучателем и приемником. Он работает по принципу «барьер»: когда объект перекрывает луч света, датчик меняет состояние выхода. Применяется в промышленной автоматике: на конвейерах, в системах учета товаров, на входах/выходах, в упаковочных линиях, в машинах с высокой скоростью движения.

Технические характеристики

• Тип датчика: барьерный (излучатель и приемник - два отдельных устройства)
• Расстояние срабатывания: до 20 метров
• Тип напряжения: постоянный ток (DC)
• Выход: NPN, с двумя режимами работы - нормально открытый (NO) и нормально замкнутый (NC)
• Конструкция корпуса: цилиндрическая, с резьбой M18
• Диаметр: 18 мм
• Длина: 50 мм
• Индикация: светодиод показывает текущее состояние (включено/выключено)
• Подключение: кабельный вывод (не требует разъемов)

Совместимость и монтаж

Датчик оптический бесконтактный EKF PROxima proxis-3t-18-20-n-no+nc-2 монтируется с помощью резьбы M18. Установка выполняется в отверстие соответствующего диаметра с фиксацией гайкой. Обязательно выравнивать излучатель и приемник точно друг против друга - угол отклонения более 1° снижает дальность действия. Кабель подключается напрямую к контроллеру или реле. Для питания требуется источник DC, совпадающий с требованиями нагрузки (обычно 10–30 В). Наличие двух типов выхода (NO + NC) позволяет использовать датчик в любых схемах управления без замены оборудования.

Преимущества

• Дальность действия 20 м - одна из самых больших среди аналогичных датчиков в классе M18
• Два типа выхода (NO и NC) в одном устройстве - экономия места и упрощение схемы
• Стандартная резьба M18 - совместим со всеми распространенными креплениями
• Светодиодная индикация - быстрая диагностика работоспособности без тестера
• Кабельное подключение - исключает необходимость в дополнительных разъемах и повышает надежность

Ограничения применения

• Не работает в условиях сильного рассеянного света (например, прямые солнечные лучи попадают прямо в приемник)
• Неэффективен при наличии прозрачных или сильно отражающих поверхностей - они могут пропускать или отражать луч, вызывая ложные срабатывания
• Требуется точная юстировка излучателя и приемника - при смещении даже на несколько миллиметров сигнал теряется
• Не предназначен для работы во взрывоопасных средах - отсутствует сертификация ATEX/IECEx
• Максимальная температура окружающей среды не указана - рекомендуется избегать экстремальных значений выше +60 C

Примеры использования

• Контроль наличия коробок на конвейере - датчики установлены по обе стороны ленты
• Обнаружение человека на опасной зоне станка - система останавливает оборудование при нарушении луча
• Учет проходящих изделий на складском участке - каждый проход регистрируется как событие
• Автоматическое закрытие шлюзов или ворот - срабатывание при пересечении порога

Практические советы

• Перед установкой проверьте, что излучатель и приемник находятся на одной оси - используйте лазерную указку для предварительной наводки
• Закрепите корпус с помощью гайки плотно, но без перегрузки - резьба M18 легко деформируется
• Если датчик срабатывает некорректно - проверьте наличие пыли, грязи или конденсата на линзе; протрите мягкой тканью
• Для длинных кабелей (>10 м) учитывайте потери напряжения - выбирайте провода с достаточным сечением
• При использовании в схеме с несколькими датчиками - разнесите их по фазам или используйте модули с задержкой, чтобы избежать помех
