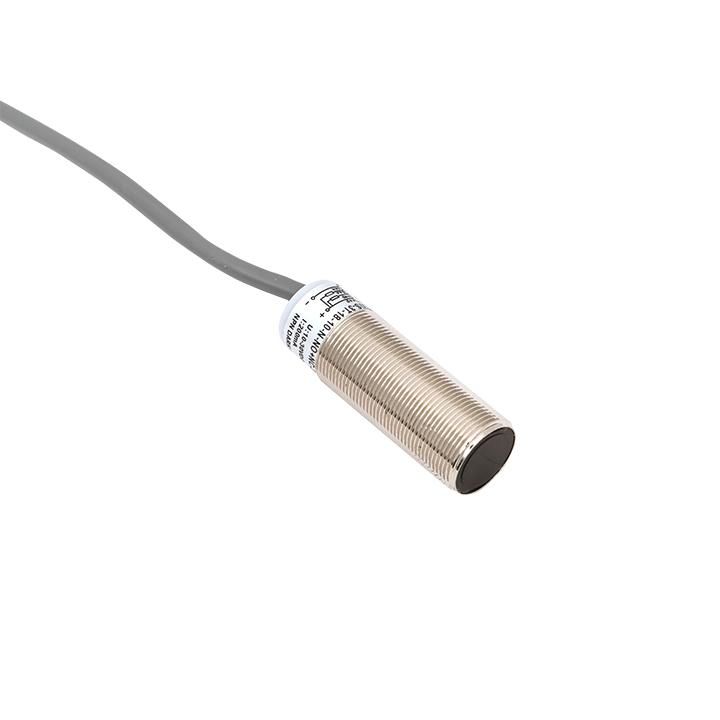

Оптический бесконтактный датчик | PROXIS-3T-18-10-N-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima с артикулом proxis-3t-18-10-n-no+nc-2 предназначен для бесконтактного обнаружения объектов на расстоянии до 10 метров. Подходит для автоматизации линий, контроля прохода и управления оборудованием в условиях пыли, влаги и высокой запыленности.

Назначение и область применения

Этот датчик используется для обнаружения наличия или отсутствия предметов без физического контакта. Он работает по принципу барьера: излучатель и приёмник находятся в отдельных корпусах и направлены друг на друга. Когда объект перекрывает луч, датчик меняет состояние выхода. Применяется в системах автоматизации: на конвейерах, в упаковочных линиях, на складских комплексах, в машиностроении и там, где требуется надёжная работа при наличии пыли, тумана или частичной видимости.

Технические характеристики

• Тип датчика: барьерный (излучатель и приёмник - два отдельных устройства)
• Расстояние срабатывания: до 10 метров
• Тип напряжения: постоянный ток (DC)
• Выход: NPN, с возможностью работы в двух режимах - нормально открытый (NO) и нормально замкнутый (NC)
• Конструкция корпуса: цилиндрическая, с резьбой M18
• Габариты: диаметр 18 мм, длина 50 мм
• Индикация: светодиод показывает текущее состояние выхода (включено/выключено)
• Подключение: кабельное (проводной вывод)

Совместимость и монтаж

Датчик имеет резьбу M18, что позволяет легко закрепить его в стандартном отверстии с соответствующим диаметром. Для установки потребуется просверлить отверстие Ø18 мм и завинтить датчик. Обязательно соблюдайте параллельность между излучателем и приёмником - угол отклонения более 5° снижает эффективность работы. Кабель подключается к контроллеру или реле через соответствующую клеммную колодку. Учитывайте, что датчик требует внешнего источника питания DC - типовое напряжение 10–30 В.

Преимущества

• Устойчив к пыли, влаге и световым помехам благодаря оптической технологии барьера
• Два режима выхода (NO + NC) позволяют гибко интегрировать датчик в существующие системы без изменения проводки
• Яркая индикация упрощает диагностику и настройку в реальном времени
• Максимальное расстояние срабатывания 10 м обеспечивает работу даже на больших участках линий
• Стандартный диаметр 18 мм совместим с большинством монтажных решений

Ограничения применения

• Не работает в условиях плотного тумана, дыма или сильно рассеивающей среды - луч может быть полностью заблокирован
• Требует точной юстировки излучателя и приёмника; при смещении выше допустимых пределов - потеря сигнала
• Не подходит для обнаружения прозрачных материалов (например, стекло, плёнка), так как они не перекрывают инфракрасный луч
• Не предназначена для взрывоопасных зон - отсутствуют сертификаты ATEX/IECEx

Примеры использования

• Контроль прохождения детали на конвейере - сигнал выдаётся при переборе объекта
• Обнаружение наличия картонной коробки перед упаковочным механизмом
• Фиксация положения заготовки на станке с ЧПУ
• Система безопасности: остановка оборудования при попадании человека в зону действия луча

Практические советы

• Перед монтажом проверьте, чтобы поверхности излучателя и приёмника были чистыми - грязь снижает дальность действия
• При использовании в условиях яркого солнечного света - используйте экраны или направьте луч под углом, исключающим прямые солнечные лучи
• Выбирайте режим NO или NC в зависимости от логики вашего контроллера - изменить его можно после установки, просто переподключив выход
• Для длинных кабелей (>10 м) рекомендуется использовать экранированный провод и заземление для защиты от ЭМИ
• Артикул proxis-3t-18-10-n-no+nc-2 - единственный вариант в серии PROxima с двойным выходом; другие модели имеют только один режим
