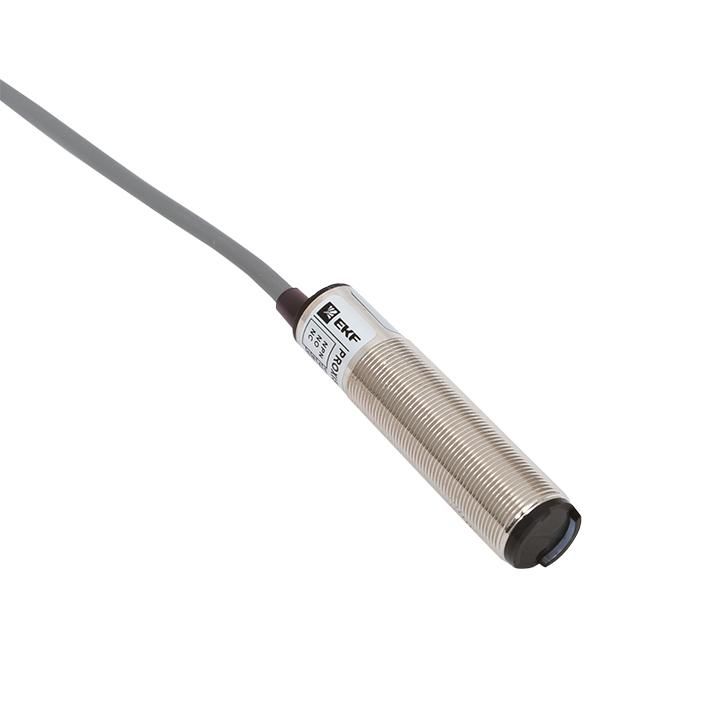

Оптический бесконтактный датчик | PROXIS-3D-18-10-N-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima с артикулом proxis-3d-18-10-n-no+nc-2 - это надёжный бесконтактный датчик для автоматизации, работающий на принципе отражения светового луча от поверхности объекта. Подходит для контроля положения деталей на конвейерах, станках и других устройствах, где важна долговечность и точность.

Назначение и область применения

Датчик оптический бесконтактный EKF PROxima используется для обнаружения наличия или отсутствия предметов без физического контакта. Он применяется там, где требуется высокая скорость реакции и износостойкость - например, в системах сборки, упаковочных линиях, транспортировке изделий на конвейерах, контроле уровня заполнения ёмкостей или позиционировании деталей на станках ЧПУ.

Технические характеристики

• Тип датчика: диффузный (работает за счёт отражения света от поверхности объекта)
• Расстояние срабатывания: до 100 мм - способен обнаруживать объекты на расстоянии до 10 см
• Тип напряжения: постоянный ток (DC)
• Выходной сигнал: NPN - открытый коллектор, активный низкий уровень сигнала
• Тип контактов: двойная функция - нормально-открытый (NO) и нормально-замкнутый (NC) выход одновременно
• Конструкция корпуса: цилиндрическая форма с резьбой M18 для установки в стандартные отверстия
• Габариты: диаметр 18 мм, длина 75 мм
• Подключение: жёсткий кабель (не разъёмный)
• Индикация: светодиод показывает состояние выходного сигнала (включён/выключен)

Совместимость и монтаж

Датчик оптический бесконтактный EKF PROxima имеет резьбу M18, что позволяет легко закручивать его в металлические или пластиковые монтажные гильзы с внутренней резьбой того же стандарта. Установка выполняется через отверстие диаметром 18–19 мм. Кабельный вывод обеспечивает прочное соединение без необходимости в дополнительных разъёмах - удобно для стационарных установок. Для работы требуется источник питания постоянного тока (обычно 10–30 В DC). Выход NPN совместим с большинством PLC и реле, принимающих сигнал с заземлением.

Преимущества

• Два типа выходов (NO + NC) позволяют использовать датчик в различных схемах управления без замены оборудования
• Светодиодная индикация упрощает диагностику во время настройки и обслуживания
• Цилиндрический корпус с резьбой обеспечивает механическую прочность и простоту замены
• Диффузный тип чувствительности хорошо работает на матовых поверхностях, не требует отражающей планки
• Стандартные размеры (M18, 75 мм) соответствуют промышленным требованиям и легко заменяются аналогами

Ограничения применения

• Не рекомендован для использования на абсолютно прозрачных материалах (например, чистое стекло или плёнка), так как они плохо отражают инфракрасный свет
• Чувствителен к яркому внешнему освещению - особенно к солнечному свету или мощным лампам вблизи рабочей зоны
• Максимальное расстояние срабатывания - 100 мм; при работе на пределе возможны ошибочные срабатывания при изменении цвета или текстуры объекта
• Кабельное подключение не предусматривает быстрого демонтажа - при частых перемещениях лучше выбрать модель с разъёмом

Примеры использования

• Обнаружение бутылок на конвейере у этикетировщика
• Контроль наличия платы в гнезде печатной платы на SMT-линии
• Фиксация положения заготовки перед операцией сверления
• Сигнализация о заполнении контейнера сыпучими материалами
• Автоматическое отключение механизма при исчезновении детали в потоке

Практические советы

• Перед установкой проверьте, чтобы поверхность объекта была достаточно светлоотражающей - белые или светлые материалы работают лучше тёмных
• При монтаже соблюдайте минимальную дистанцию между несколькими датчиками - минимум 100 мм, чтобы избежать взаимного влияния
• Если вы используете выход NO - подключите нагрузку между выходом и питанием (+); если NC - между выходом и землёй (-)
• Для защиты от пыли и влаги в агрессивных средах используйте резьбовой адаптер с уплотнением
• При проблемах с обнаружением - попробуйте регулировать угол установки датчика или немного увеличить расстояние до объекта
