Оптический бесконтактный датчик | PROXIS-3D-18-30-P-NO+NC-2 EKF

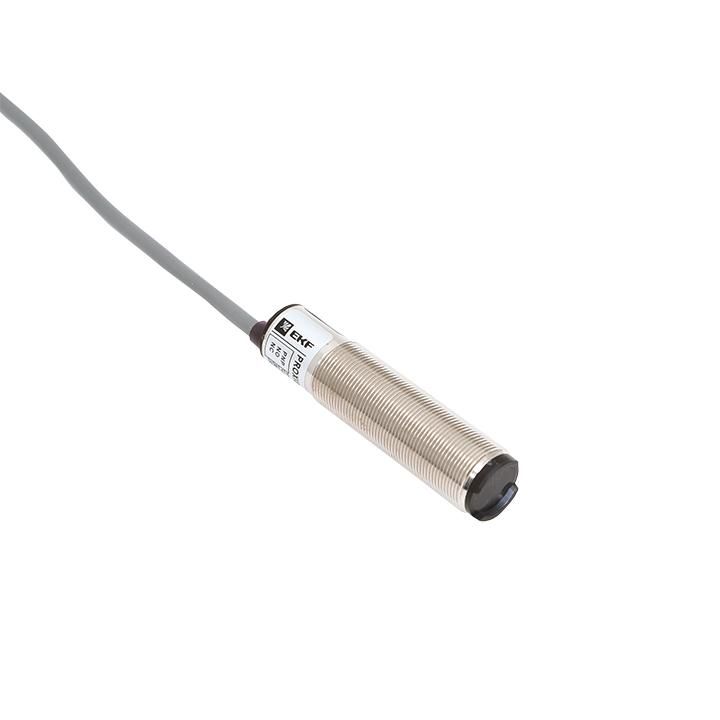

Датчик оптический бесконтактный EKF PROxima (артикул proxis-3d-18-30-p-no+nc-2) предназначен для бесконтактного обнаружения предметов на расстоянии до 300 мм. Подходит для автоматизации линий, контроля положения деталей и управления механизмами в условиях пыли и вибраций.

Назначение и область применения

Этот датчик используется для обнаружения твердых объектов без физического контакта. Он работает за счет отражения инфракрасного луча от поверхности цели - такой принцип называется диффузным. Применяется в системах автоматизации: на конвейерах, в упаковочном оборудовании, на станках с ЧПУ, в логистических комплексах. Особенно эффективен там, где важна надежность и долговечность - например, при работе с металлом, пластиком, картоном или деревом.

Технические характеристики

• Тип датчика: диффузный (работает на отражении света от объекта)
• Расстояние срабатывания: до 300 мм
• Тип напряжения: постоянный ток (DC)
• Тип выхода: PNP (высокий уровень сигнала при срабатывании)
• Выходной контакт: двойной - нормально открытый (NO) и нормально замкнутый (NC)
• Конструкция корпуса: цилиндрическая, с резьбой M18
• Диаметр: 18 мм
• Длина: 75 мм
• Индикация: светодиод показывает состояние включенного/выключенного режима
• Подключение: кабельный вывод (не требует разъемов)

Совместимость и монтаж

Датчик оптический бесконтактный EKF PROxima совместим со всеми контроллерами и устройствами, принимающими сигнал PNP. Монтаж осуществляется через резьбу M18 - вставляется в предварительно просверленное отверстие и закручивается гаечным ключом. Учитывайте посадочный диаметр 18 мм и глубину установки - корпус выступает на 75 мм, поэтому нужен достаточный зазор. Кабельный вывод позволяет легко подключить датчик без дополнительных разъемов, что снижает риск окисления контактов.

Преимущества

• Два типа выхода (NO + NC) позволяют использовать датчик в различных схемах управления без замены оборудования
• Стандартный диаметр 18 мм обеспечивает широкую совместимость с распространенными креплениями
• Светодиодная индикация упрощает диагностику - видно, срабатывает ли датчик в реальном времени
• Кабельное подключение исключает необходимость в дополнительных штекерах и повышает надежность в вибрационных средах
• Диффузный тип работы не требует установки отражателя - достаточно наличия объекта перед датчиком

Ограничения применения

• Не рекомендован для обнаружения прозрачных материалов (например, стекло, плёнка) - они плохо отражают инфракрасный свет
• Чувствителен к яркому внешнему освещению - особенно к солнечному свету, которое может вызывать ложные срабатывания
• Максимальное расстояние 300 мм достигается только на матовых поверхностях; глянцевые или темные материалы могут сокращать дальность действия
• Не предназначена для работы в воде или высокой влажности - отсутствует указание на степень защиты IP

Примеры использования

• Обнаружение бутылок на конвейере упаковочной линии
• Контроль наличия детали в зажиме станка с ЧПУ
• Фиксация прохождения коробки в логистическом сортере
• Сигнализация о заполнении контейнера сыпучим материалом
• Автоматическое отключение механизма при снятии заготовки

Практические советы

• Перед установкой проверьте цвет и фактуру целевой поверхности - чем более матовая и светлая, тем лучше работа датчика
• Избегайте направления луча на источник яркого света (лампы, солнце) - это может вызвать помехи
• Если требуется точная настройка, используйте регулировочные винты (если есть) или временно подключите тестовый индикатор
• Для длительной эксплуатации в пыльных помещениях периодически протирайте линзу датчика мягкой тканью
• При использовании обоих выходов (NO и NC) убедитесь, что схема управления правильно интерпретирует сигналы - перепутанные провода могут привести к аварийной ситуации
