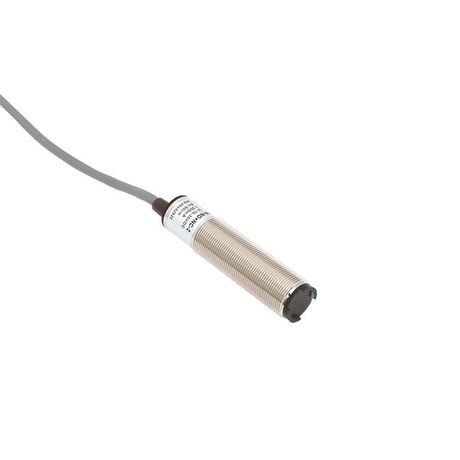

Оптический бесконтактный датчик | PROXIS-3D-18-50-N-NO+NC-2 EKF

Оптический бесконтактный датчик EKF PROxima с артикулом proxis-3d-18-50-n-no+nc-2 предназначен для автоматического обнаружения предметов на расстоянии до 500 мм без физического контакта. Подходит для установки в системах управления производственным оборудованием, где важна надёжность и долгий срок службы.

Назначение и область применения

Этот датчик использует инфракрасный свет для обнаружения объектов за счёт отражённого сигнала - так называемый диффузный тип работы. Он реагирует на любые материалы, которые хорошо отражают свет: пластик, металл, картон, дерево. Не требует механического взаимодействия с объектом, что исключает износ и повреждения.

Часто применяется в упаковочных линиях, конвейерах, робототехнике, системах контроля наличия деталей на станках и автоматических дверях.

Технические характеристики

• Тип напряжения: постоянный ток (DC)
• Тип выхода: NPN - открытый коллектор, активный низкий уровень
• Тип контактов: одновременно нормально-открытый (NO) и нормально-замкнутый (NC) - позволяет гибко подключать к различным контроллерам
• Расстояние срабатывания: до 500 мм
• Диаметр корпуса: 18 мм
• Длина корпуса: 75 мм
• Конструкция корпуса: цилиндрическая с резьбой - обеспечивает прочную фиксацию в отверстии
• Подключение: кабельное (выходной кабель прямо из корпуса)
• Индикация: светодиод показывает состояние включения/срабатывания

Совместимость и монтаж

Монтаж осуществляется через резьбу M18, которая ввинчивается в подготовленное отверстие в металлической или пластиковой панели. Глубина вворачивания должна соответствовать длине резьбы - не перегибайте, чтобы не повредить внутреннюю часть датчика.

Выход NPN совместим с большинством промышленных PLC и реле, работающих на низком уровне сигнала. Для подключения к устройствам, требующим PNP, потребуется внешний преобразователь уровня.

Кабель имеет достаточную длину для подключения к щиту - проверьте соответствие цветов проводов (обычно: коричневый - +V, синий - GND, чёрный - OUT).

Безопасность и стандарты

Производитель EKF соблюдает требования российских и международных стандартов на промышленную электронику. Конструкция датчика рассчитана на работу в условиях повышенной запылённости и вибраций. Однако явная сертификация IP, UL или CE в предоставленных данных не указана - рекомендуется уточнять у поставщика при использовании в экстренных или опасных зонах.

Преимущества

• Два типа выхода (NO + NC) в одном устройстве - экономит место и снижает количество компонентов в схеме
• Увеличенное расстояние срабатывания (500 мм) - удобно для больших зон контроля
• Стандартный диаметр 18 мм - совместим со всеми популярными креплениями и монтажными элементами
• Светодиодная индикация - позволяет оперативно диагностировать работоспособность без тестирования
• Кабельное подключение - исключает необходимость в разъёмах и уменьшает риск плохого контакта

Ограничения применения

• Не работает эффективно на абсолютно чёрных или матовых поверхностях, плохо отражающих инфракрасный свет
• Сильный фоновый свет (например, солнечный или мощные лампы) может вызывать ложные срабатывания - избегайте прямой освещённости
• Запылённая среда с частым образованием пара или брызг может снижать чувствительность - требуется периодическая очистка линзы
• Не предназначена для работы в условиях температур ниже -10C и выше +55C - уточните спецификацию производителя для точных значений

Примеры использования

• Обнаружение коробок на конвейере перед упаковкой
• Фиксация положения детали на станке с ЧПУ перед началом обработки
• Контроль наличия продукта в контейнере на пищевой линии
• Автоматическое закрывание дверей лифта при наличии препятствия

Практические советы

• Перед установкой протрите линзу датчика мягкой тканью - даже маленький след жира может снизить дальность действия
• При монтаже в вибрирующей среде используйте резиновые прокладки или хомуты - они снимут нагрузку с кабеля
• Если вы используете NO и NC одновременно - убедитесь, что ваш контроллер правильно интерпретирует сигналы от двух контактов
• Для длинных кабелей (>10 м) проверьте падение напряжения - возможна потеря сигнала
• Артикул proxis-3d-18-50-n-no+nc-2 - выбирайте именно этот вариант, если вам нужен двойной выход; другие модели серии PROxima имеют только один тип контакта
