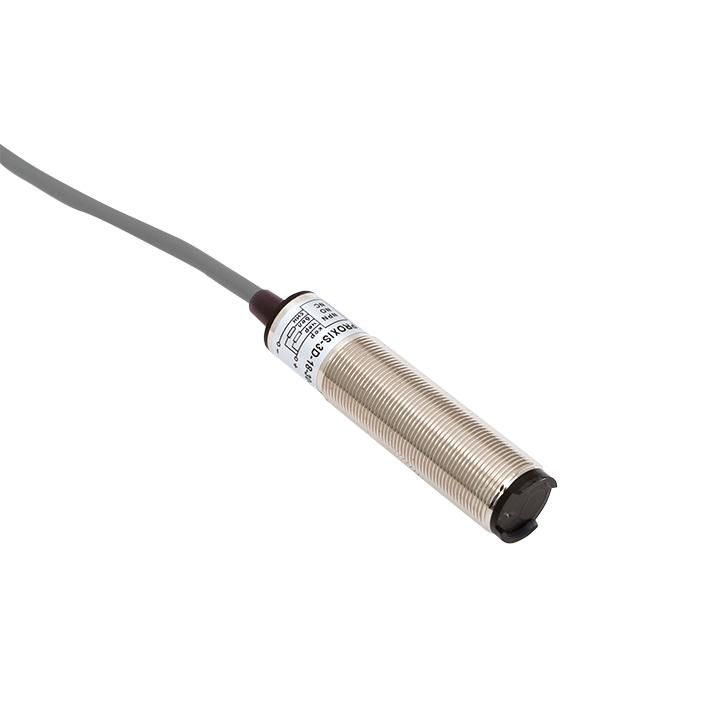

Оптический бесконтактный датчик | PROXIS-3D-18-30-N-NO+NC-2 EKF

Оптический бесконтактный датчик EKF PROxima с артикулом proxis-3d-18-30-n-no+nc-2 предназначен для автоматического обнаружения предметов на расстоянии до 300 мм без физического контакта. Подходит для установки в системах управления производственным оборудованием, где важна надёжность и долгий срок службы.

Назначение и область применения

Этот датчик использует инфракрасный свет для обнаружения объектов за счёт отражённого сигнала - так называемый диффузный тип работы. Он реагирует на любые материалы, которые хорошо отражают свет: пластик, металл, картон, дерево. Применяется в упаковочных линиях, конвейерах, автоматах, робототехнике и других системах, где требуется точное определение наличия или положения предмета без механического взаимодействия.

Технические характеристики

• Тип напряжения: постоянный ток (DC)
• Расстояние срабатывания: 300 мм
• Диаметр корпуса: 18 мм
• Длина корпуса: 75 мм
• Тип подключения: кабель (выходной провод уже установлен)
• Конструкция корпуса: цилиндр с резьбой - позволяет закручивать датчик в отверстие
• Тип выхода: NPN (напряжение на выходе снижается при срабатывании)
• Выходной режим: одновременно нормально-открытый (NO) и нормально-замкнутый (NC) - два канала в одном устройстве
• Индикация состояния: светодиод показывает активацию датчика

Совместимость и монтаж

Датчик имеет резьбу M18, что соответствует стандартным монтажным отверстиям на станках и рамах. Для установки достаточно просверлить отверстие диаметром 18 мм и завинтить датчик до упора. Кабельный вывод обеспечивает гибкую прокладку проводов - не требует дополнительных разъёмов. Учитывайте, что выход NPN совместим с PLC и контроллерами, принимающими сигнал “земля” при срабатывании. Наличие двух выходов (NO + NC) даёт возможность подключить один датчик сразу к двум цепям - например, для контроля и аварийной остановки.

Безопасность и стандарты

Производитель EKF соблюдает требования безопасности для промышленного оборудования. Конструкция датчика не содержит открытых высоковольтных элементов. Однако, как и все оптические устройства, он чувствителен к внешнему освещению - яркий солнечный свет или мощные лампы в зоне действия могут вызвать ложные срабатывания. Не рекомендуется использовать в условиях сильного запыления без защиты.

Преимущества

• Два выхода (NO и NC) в одном корпусе - экономят место и количество проводов
• Увеличенная дальность срабатывания - 300 мм - позволяет устанавливать датчик дальше от объекта
• Металлический корпус с резьбой выдерживает вибрацию и удары на производстве
• Светодиодная индикация упрощает диагностику и настройку
• Не требует обслуживания - нет движущихся частей

Ограничения применения

• Не работает эффективно на чёрных матовых поверхностях, которые плохо отражают инфракрасный свет
• Чувствителен к прозрачным материалам (например, стекло, плёнка) - они могут не отражать сигнал
• Запрещено погружать в жидкости - хотя корпус герметичен, IP-класс не указан, значит, защита от брызг и пыли ограничена
• Не подходит для сред с сильными помехами от интенсивного светового излучения (сварочные дуги, лазеры)

Примеры использования

• Обнаружение коробок на конвейере перед упаковкой
• Подсчёт изделий на ленте транспортера
• Фиксация положения детали перед операцией сверления
• Контроль уровня заполнения контейнеров
• Автоматическое отключение станка при открытии защитного кожуха

Практические советы

• Перед установкой проверьте цвет и поверхность целевого объекта - если он слишком тёмный или матовый, возможны отказы; попробуйте наклеить белую метку
• При монтаже ориентируйте датчик перпендикулярно поверхности объекта - максимальная дальность достигается при прямом угле отражения
• Используйте NO для основного управления, NC - для сигнализации аварии или резервирования
• Проверьте полярность питания: DC, минус на входе, плюс на выходе - неверное подключение повредит выходной транзистор
• Если датчик часто срабатывает ложно - затените зону действия от стороннего света, например, трубчатой насадкой или экраном
