Оптический бесконтактный датчик | PROXIS-3D-18-50-P-NO+NC-2 EKF

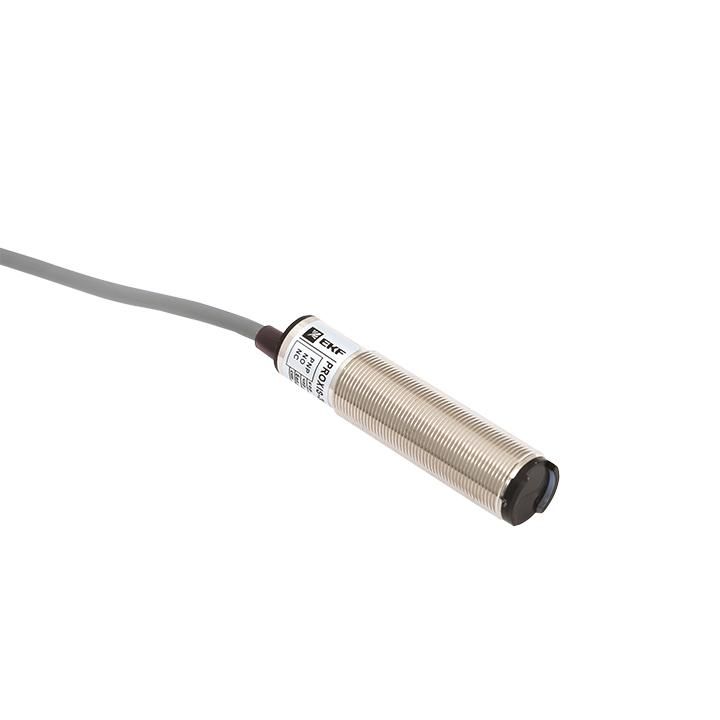

Датчик оптический бесконтактный EKF PROxima (артикул proxis-3d-18-50-p-no+nc-2) предназначен для бесконтактного обнаружения предметов на расстоянии до 500 мм. Подходит для автоматизации производственных линий, где важна надёжность и долговечность работы в сложных условиях.

Назначение и область применения

Этот датчик используется для определения наличия или положения объектов без физического контакта. Он работает за счёт отражения инфракрасного луча от поверхности цели - такой принцип называется диффузным. Применяется в системах контроля перемещений на конвейерах, в упаковочном оборудовании, на станках с ЧПУ, в логистических комплексах и других местах, где требуется точная фиксация объектов издалека.

Технические характеристики

• Тип датчика: диффузный (работает на отражении света от объекта)
• Расстояние срабатывания: до 500 мм
• Выходной сигнал: PNP (токовый выход, активный высокий уровень)
• Тип питания: постоянный ток (DC)
• Конструкция корпуса: цилиндрическая, с резьбой M18 для установки в отверстия
• Габариты: диаметр 18 мм, длина 75 мм
• Индикация: светодиод показывает состояние включённого/выключенного сигнала
• Тип контактов: двойной выход - нормально открытый (NO) и нормально замкнутый (NC) одновременно

Совместимость и монтаж

Датчик оснащён кабельным подключением - провода выведены прямо из корпуса, что исключает необходимость в разъёмах. Установка осуществляется через резьбу M18 в подготовленное отверстие. Для надёжной фиксации используйте гайку, входящую в комплект. Кабель имеет достаточную длину для подключения к контроллеру или реле. Обязательно проверьте совпадение полярности при подключении: PNP требует правильного соединения +24 В, 0 В и сигнального провода.

Преимущества

• Два типа выходов (NO и NC) позволяют использовать датчик в различных схемах управления без замены оборудования
• Длинное расстояние срабатывания (500 мм) снижает потребность в установке рядом с объектом
• Цилиндрический корпус с резьбой обеспечивает прочную и стандартизированную установку
• Светодиодная индикация позволяет оперативно диагностировать работоспособность без тестеров
• Стандартная серия PROxima от EKF гарантирует совместимость с другими элементами системы

Ограничения применения

• Не рекомендован для работы с абсолютно чёрными или матовыми поверхностями, которые плохо отражают инфракрасный свет
• Чувствителен к внешнему свету - яркие источники (солнце, сварочные дуги) могут вызывать ложные срабатывания
• Не предназначена для погружения в жидкости или работу в средах с высокой запылённостью без защиты
• Максимальное расстояние 500 мм достигается только на белых, матовых, непрозрачных объектах; на темных или зеркальных - реальное расстояние может снизиться до 200–300 мм

Примеры использования

• Фиксация бутылок на конвейере перед этикетированием
• Подсчёт деталей на ленте транспортера
• Обнаружение заготовок в штамповочном прессе
• Контроль наличия картонной коробки перед упаковкой
• Автоматическое закрывание дверей лифта при наличии препятствия

Практические советы

• Перед установкой протестируйте датчик на типичном материале - цвет и фактура влияют на дальность действия
• При монтаже в металлические панели убедитесь, что корпус не соприкасается с токоведущими частями
• Если датчик часто срабатывает ложно - попробуйте направить его под углом 10–15° к поверхности объекта
• Для длительной работы в условиях вибраций используйте контргайку и герметик на резьбе
• При использовании выхода NO и NC одновременно - учтите, что они взаимоисключающие: когда один замкнут, другой разомкнут
