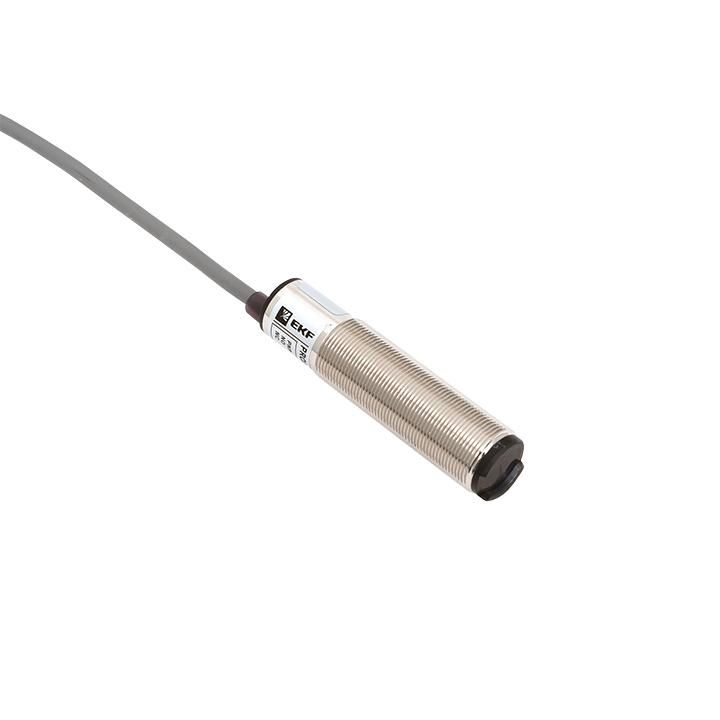

Оптический бесконтактный датчик | PROXIS-3R-18-2-P-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima (артикул proxis-3r-18-2-p-no+nc-2) предназначен для бесконтактного обнаружения объектов на расстоянии до 2 метров с помощью отражённого светового луча. Подходит для автоматизации линий, контроля положения деталей и управления оборудованием в условиях пыли и вибраций.

Назначение и область применения

Этот датчик используется для выявления наличия или отсутствия предметов без физического контакта. Он работает по принципу рефлекторной системы: излучатель отправляет инфракрасный луч, который отражается от специального отражателя и попадает на приёмник. Когда между датчиком и отражателем появляется препятствие - луч прерывается, и датчик меняет состояние выхода.

Подходит для установки на конвейерах, упаковочных линиях, системах транспортировки, станках с ЧПУ и других устройствах, где требуется надёжный контроль позиционирования.

Технические характеристики

• Тип датчика: рефлекторный (с внешним отражателем)
• Расстояние срабатывания: 2 м
• Тип напряжения: постоянный ток (DC)
• Выход: PNP (токовый выход на высокий уровень)
• Конфигурация выхода: одновременно нормально-открытый (NO) и нормально-замкнутый (NC) - два независимых переключающих контакта
• Конструкция корпуса: цилиндрическая, с резьбой M18
• Диаметр: 18 мм
• Длина: 75 мм
• Индикация: светодиодный индикатор состояния (загорается при активном сигнале)
• Тип подключения: кабель с выводами (не разъёмный)

Совместимость и монтаж

Датчик монтируется с помощью резьбы M18. Для работы необходим отдельный отражатель - он не входит в комплект и должен быть выбран совместимо с моделью. Установка выполняется так, чтобы ось датчика была точно направлена на отражатель, расстояние между ними - не более 2 м.

Кабель имеет три жилы: - коричневый (+24 В DC), - синий (GND), - чёрный (выход PNP). Оба выхода (NO и NC) используют один и тот же сигнал - они работают как взаимодополняющие контакты реле.

Рекомендуется использовать крепление с гайкой и шайбой для предотвращения саморазвинчивания при вибрациях.

Преимущества

• Два типа выхода (NO + NC) позволяют подключить датчик к различным типам контроллеров без замены оборудования
• Длинная зона действия (2 м) снижает потребность в точной настройке расположения
• Цилиндрический корпус с резьбой обеспечивает прочную фиксацию в металлических панелях
• Индикация состояния упрощает диагностику и наладку
• Стандартный диаметр 18 мм соответствует большинству существующих креплений

Ограничения применения

• Не работает в условиях сильного рассеянного света (например, прямые солнечные лучи на рабочую зону)
• Требуется установка отражателя - без него датчик не функционирует
• Чувствителен к грязи, маслу и каплям воды на поверхности отражателя - требует периодической очистки
• Не подходит для обнаружения прозрачных материалов (стекло, плёнка) без специальной настройки
• Максимальное расстояние 2 м - нельзя применять для больших зон без усиления сигнала

Примеры использования

• Контроль прохождения бутылок на конвейере упаковочной линии
• Фиксация положения заготовки перед операцией сверления
• Определение наличия картонной коробки на ленте транспортёра
• Сигнализация о закрытии/открытии люка в автоматическом устройстве

Практические советы

• Перед монтажом проверьте, что отражатель установлен параллельно датчику и находится в пределах 2 м
• Избегайте установки рядом с источниками интенсивного инфракрасного излучения (печи, нагреватели)
• При использовании в пыльных средах регулярно протирайте линзу датчика и поверхность отражателя мягкой тканью
• Для подключения к PLC используйте входы, совместимые с PNP-выходами - не путайте с NPN
• Если нужен только один тип выхода (NO или NC), второй можно не задействовать - он не влияет на работу
