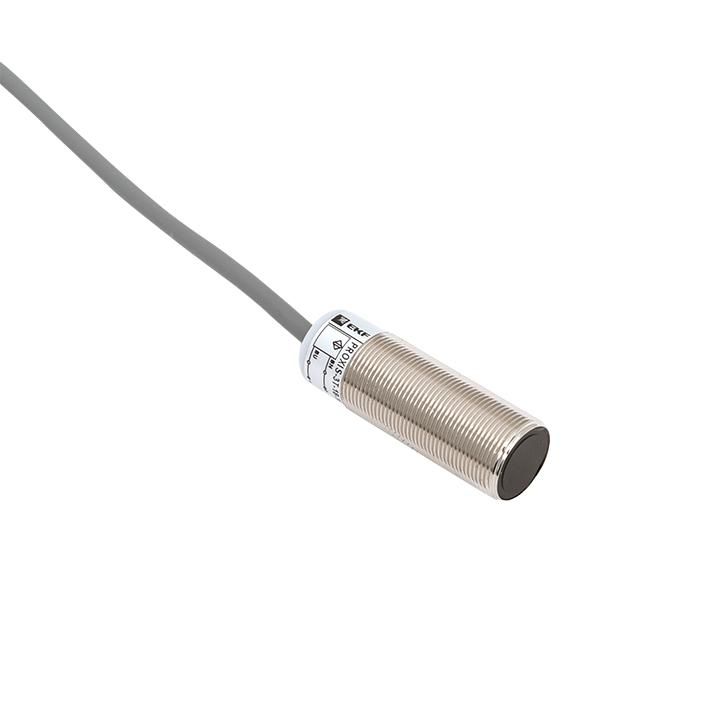

Оптический бесконтактный датчик | PROXIS-3T-18-10-P-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima proxis-3t-18-10-p-no+nc-2 предназначен для надёжного обнаружения объектов на расстоянии до 10 метров без физического контакта. Подходит для автоматизации линий, контроля прохода и позиционирования в промышленной среде.

Назначение и область применения

Этот датчик используется для бесконтактного обнаружения любых твердых, жидких или газообразных объектов, пересекающих луч света между излучателем и приёмником. Применяется там, где важна точность и долговечность: на конвейерах, в упаковочных линиях, системах учёта товаров, на станках с ЧПУ, в логистических комплексах. Благодаря большому рабочему расстоянию (10 м) идеален для крупногабаритных установок, где невозможно использовать датчики с малой дальностью.

Технические характеристики

• Тип: барьерный (излучатель и приёмник - два отдельных устройства)
• Рабочее напряжение: постоянный ток (DC)
• Дальность срабатывания: 10 метров
• Выход: PNP (токовый выход на положительную шину)
• Тип контакта: нормально-открытый (NO) и нормально-закрытый (NC) - одновременно
• Конструкция корпуса: цилиндрическая, с резьбой M18
• Габариты: диаметр 18 мм, длина 50 мм
• Индикация: светодиод показывает состояние выхода (включено/выключено)
• Подключение: жёсткий кабель (не разъёмный)

Совместимость и монтаж

Датчик монтируется парно: излучатель и приёмник устанавливаются напротив друг друга. Обязательно выравнивание осей - луч должен попадать точно в приёмник. Для крепления используются резьбовые отверстия M18. Учитывайте посадочный диаметр 18 мм - совпадает со стандартными креплениями. Кабель подключается напрямую к контроллеру или реле; не требует внешних модулей. Наличие двух типов выходов (NO + NC) позволяет легко адаптировать сигнал под существующую схему управления без переделки проводки.

Преимущества

• Два типа выхода (NO и NC) в одном устройстве - экономия места и упрощение замены
• Дальность действия 10 м - один из самых больших показателей среди аналогичных датчиков
• Стандартная резьба M18 обеспечивает совместимость с большинством креплений
• Светодиодная индикация ускоряет диагностику и настройку
• Надёжная работа в условиях запылённости и вибраций благодаря оптической технологии

Ограничения применения

• Не работает при наличии прозрачных препятствий (например, стекло, плёнка) - они могут пропускать свет, и датчик не зафиксирует объект
• Чувствителен к яркому естественному свету - не рекомендован для открытых площадок без защиты
• Требуется точная юстировка излучателя и приёмника - сложнее в настройке, чем одноэлементные датчики
• Кабель несъёмный - при повреждении придётся менять весь датчик
• Не предназначена для работы в агрессивных химических средах - корпус не имеет специальной защиты от коррозии

Примеры использования

• Обнаружение коробок на конвейере в складской системе
• Контроль наличия деталей в сборочном узле
• Фиксация прохождения транспортерной ленты через зону контроля
• Автоматическое закрывание дверей при обнаружении препятствия
• Система учёта количества изделий, прошедших через линию

Практические советы

• Перед монтажом проверьте, что между излучателем и приёмником нет прямых источников солнечного света - используйте экраны или направьте луч ниже уровня глаз
• При использовании в пыльных помещениях регулярно протирайте линзы - даже тонкий слой пыли снижает чувствительность
• Для удобства настройки временно включите индикацию и наблюдайте за её изменением при перемещении объекта
• Если требуется удлинить кабель - используйте только экранированные провода и соблюдайте полярность
• Выбирая место установки, убедитесь, что объект будет полностью перекрывать луч - частичное затенение может вызвать ложные срабатывания
