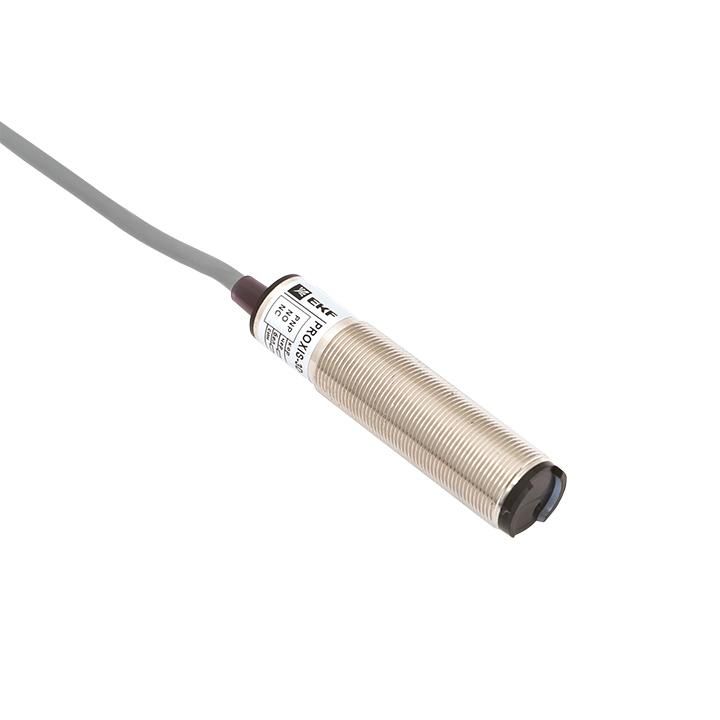

Оптический бесконтактный датчик | PROXIS-3D-18-10-P-NO+NC-2 EKF

Датчик оптический бесконтактный EKF PROxima с артикулом proxis-3d-18-10-p-no+nc-2 - это надёжный бесконтактный датчик, работающий на принципе отражения светового луча. Подходит для автоматизации процессов на станках, конвейерах и других устройствах, где требуется точное определение наличия предмета без физического контакта.

Назначение и область применения

Датчик оптический бесконтактный EKF PROxima используется для обнаружения твёрдых, непрозрачных объектов на расстоянии до 100 мм. Он применяется там, где важна долговечность и отсутствие механического износа - например, в системах контроля положения деталей на конвейерах, автоматических линиях упаковки, станках с ЧПУ и робототехнике. Благодаря бесконтактной работе, датчик не требует обслуживания и не повреждается при частых циклах срабатывания.

Технические характеристики

• Тип датчика: диффузный (работает за счёт отражения света от поверхности объекта)
• Расстояние срабатывания: 100 мм
• Тип напряжения: постоянный ток (DC)
• Тип выхода: PNP (выход с открытым коллектором, активный высокий уровень)
• Конструкция корпуса: цилиндр с резьбой, диаметром 18 мм, длиной 75 мм
• Подключение: кабельный вывод (не требует разъёмов)
• Индикация: светодиод показывает состояние выхода (включён/выключен)
• Выход: двойной - одновременно нормально-открытый (NO) и нормально-замкнутый (NC) контакты

Совместимость и монтаж

Датчик оптический бесконтактный EKF PROxima имеет резьбу M18, что позволяет легко закрепить его в металлическом или пластиковом корпусе через отверстие соответствующего диаметра. Кабельный вывод обеспечивает гибкую прокладку проводов - можно использовать как есть или обрезать и запаять под нужную длину. Учитывайте, что посадочная глубина должна позволять выступать передней части датчика на 1–2 мм для гарантированного срабатывания. Напряжение питания подключается к жилам кабеля согласно схеме производителя - обычно красный (+), чёрный (-), синий (выход).

Преимущества

• Два типа выхода (NO + NC) позволяют подключать датчик к различным типам контроллеров без замены оборудования
• Светодиодная индикация упрощает диагностику и настройку в реальном времени
• Цилиндрическая форма с резьбой совместима со стандартными креплениями в промышленной автоматике
• Максимальное расстояние срабатывания 100 мм - достаточно для большинства задач контроля уровня и позиционирования
• Отсутствие движущихся частей увеличивает срок службы и отказоустойчивость

Ограничения применения

• Не работает эффективно с прозрачными или сильно отражающими поверхностями (например, зеркало, стекло, полированный металл)
• Чувствителен к внешнему освещению - яркий солнечный свет или мощные лампы рядом могут вызывать ложные срабатывания
• Не предназначен для работы в условиях сильной запылённости, влаги или химически агрессивной среды - без защиты IP65+
• Требует чёткой ориентации: чувствительная часть должна быть направлена точно на цель, иначе сигнал будет слабым

Примеры использования

• Обнаружение бутылок на конвейере упаковочной линии
• Фиксация наличия детали в зажиме станка с ЧПУ
• Контроль прохождения картонной коробки в автоматической системе сортировки
• Определение положения крышки на ёмкости в пищевой промышленности

Практические советы

• Перед установкой проверьте цвет и матовость целевого объекта - идеальный вариант: матовый белый или серый материал
• Если объект темный или маленький, уменьшите рабочее расстояние до 70–80 мм для более стабильной работы
• При использовании в местах с сильным фоновым светом - используйте экраны или трубчатые насадки для фокусировки луча
• Для подключения к PLC - убедитесь, что вход контроллера рассчитан на PNP-логику; если нужен NPN - потребуется реле-преобразователь
• Запрещено перегибать кабель ближе чем на радиус 40 мм - это может повредить внутреннюю проводку
