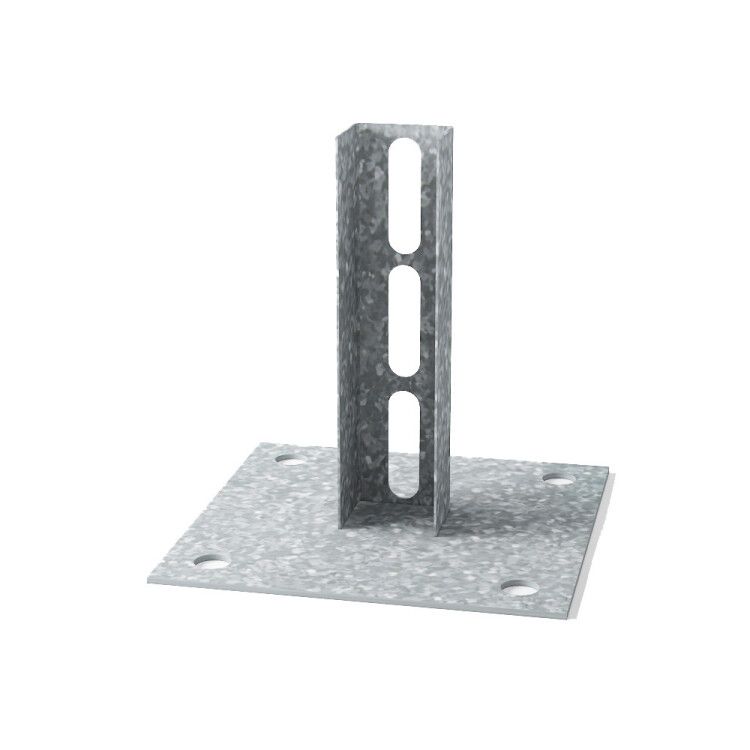

Основание потолочной стойки | OUPT КМ-профиль LO3282

Основание потолочной стойки КМ-профиль - это элемент крепления для сборки подвесных кабельных трасс из U-профиля. Продукт сочетает прочность оцинкованной стали с простотой монтажа и предназначен для внутреннего использования в помещениях. Артикулы lo3282 и oupt соответствуют одной модели из серии аксессуаров КМ-профиль.

Назначение и область применения

Основание потолочной стойки КМ-профиль используется для фиксации вертикальных стоек к потолку при сборке кабельных трасс из U-профиля. Подходит для создания подвесных систем прокладки кабелей в офисах, производственных цехах, серверных и других закрытых помещениях. Элемент не предназначен для наружной установки или агрессивных сред.

Технические характеристики

• Материал: сталь оцинкованная электрохимическим способом
• Покрытие: цинк - обеспечивает антикоррозийную защиту
• Толщина материала: 4 мм - достаточна для жесткости при нагрузках до 50 кг на точку крепления
• Цвет: серый - совпадает с цветом профиля КМ-системы
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации влаги
• Совместимость: исключительно с U-профилем системы КМ-профиль

Совместимость и монтаж

Основание потолочной стойки КМ-профиль предназначено для соединения с U-профилем через перфорированные отверстия. Для монтажа требуется:

• фиксация к потолку анкерными болтами или химическими анкерами (диаметр отверстий под крепление - 8–10 мм);
• закрепление U-профиля самонарезающими винтами через перфорацию;
• необходимо соблюдать шаг крепления не более 1,5 метра для равномерной распределённой нагрузки.

Не используйте другие типы профилей - совместимость гарантирована только с оригинальным U-профилем КМ-профиль.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Материал соответствует нормам безопасности для электромонтажных конструкций в помещениях. Цинковое покрытие снижает риск возникновения гальванопары при контакте с медью или алюминием.

Преимущества

• Высокая механическая прочность благодаря толщине 4 мм и цельносварной конструкции
• Защита от коррозии за счёт электрохимического цинкования - срок службы до 15 лет в сухих условиях
• Готовые отверстия под крепление ускоряют монтаж и исключают необходимость сверления
• Серый цвет гармонирует с остальной системой КМ-профиль, не требует окраски после установки

Ограничения применения

• Не применять во влажных помещениях с постоянной конденсацией воды (например, бани, прачечные)
• Запрещена установка вне зданий - цинковое покрытие недостаточно для защиты от осадков и ультрафиолета
• Не использовать в средах с высокой концентрацией кислот, щелочей или солей - возможна быстрая коррозия
• Не рекомендуется для нагрузок выше 50 кг на одну точку крепления

Примеры использования

• Подвесная кабельная трасса над технологическим оборудованием в цехе
• Распределение силовых и слаботочных кабелей в серверной комнате
• Прокладка проводов в административном здании по потолочному перекрытию
• Обустройство кабельных путей в учебных корпусах и больницах

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в основании потолочной стойки КМ-профиль выбранному крепежу - оптимальный размер анкера - M8
• Если планируете длинную трассу, делайте компенсационные участки каждые 10–12 метров - металл может деформироваться при температурных колебаниях
• Не затягивайте крепления слишком сильно - это может повредить перфорацию профиля
• Для удобства сборки используйте готовые наборы КМ-профиль - все элементы рассчитаны на взаимную совместимость
