Потолочное основание универсальное s:5,0 мм | OPVU КМ_профиль КМ-Профиль LO27009

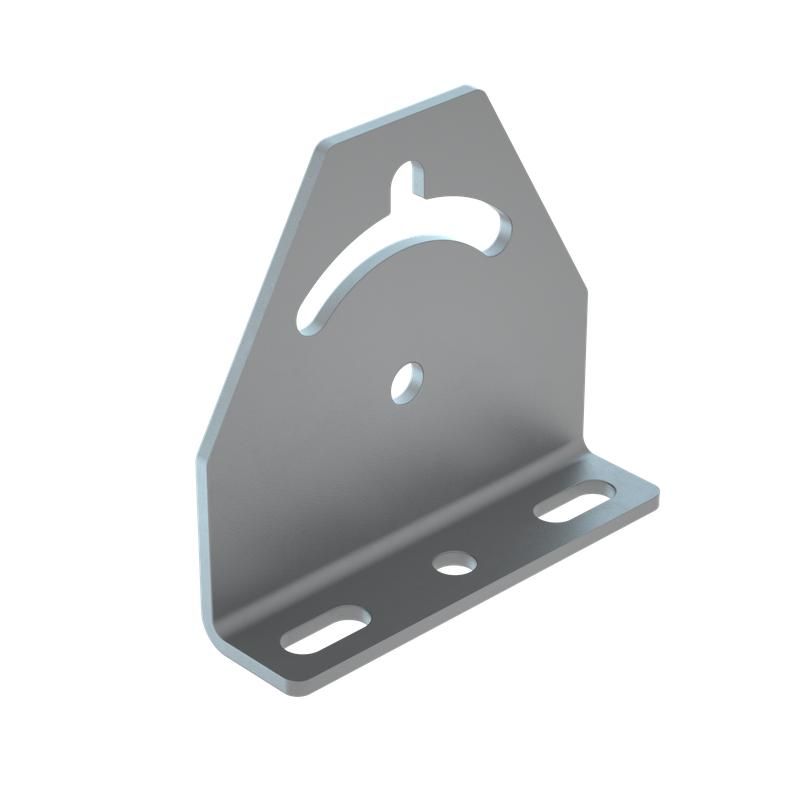

Потолочное основание универсальное сталь 5 мм КМ, КМ-профиль - это надёжный элемент для фиксации кабельных трасс на потолке, обеспечивающий устойчивую и регулируемую подвесную систему. Продукт создан для работы в составе решений серии КМ-профиль и совместим со всеми металлическими лотками ТМ СИСТЕМА КМ®.

Назначение и область применения

Потолочное основание универсальное сталь 5 мм КМ, КМ-профиль используется для создания подвесных кабельных трасс в помещениях. Подходит для монтажа на бетонные, кирпичные или металлические поверхности. Элемент обеспечивает жёсткое крепление лотков и позволяет выдерживать нагрузки от проводов и кабелей. Применяется в офисах, производственных цехах, складах и других закрытых объектах с контролируемым микроклиматом.

Технические характеристики

• Тип изделия: основание потолочное
• Материал: сталь оцинкованная электрохимическим способом
• Толщина стенки: 5 мм - повышает прочность и устойчивость к деформациям
• Диаметр крепёжного отверстия: 13 мм - соответствует стандартным анкерам M10–M12
• Покрытие: цинк - защищает от коррозии в условиях сухого воздуха
• Шарнирное крепление: да - позволяет изменять угол установки до 15° для компенсации перепадов поверхностей
• Регулируемое: да - высота подвеса легко адаптируется под требования трассы
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени до 30 минут
• Цвет: серый - сочетается с большинством металлических систем

Совместимость и монтаж

Потолочное основание универсальное сталь 5 мм КМ, КМ-профиль совместимо со всеми лотками серии ТМ СИСТЕМА КМ®, включая прямоугольные и U-образные модели. Для монтажа используются анкеры диаметром 10–12 мм. Шарнирное соединение позволяет точно выставить положение лотка даже при небольших перекосах потолка. Установка выполняется через два отверстия в основе - рекомендуется использовать две точки крепления на каждое основание для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по классу климатического исполнения УХЛ4 - допускает работу при температуре от −25C до +40C и относительной влажности до 80%. Огнестойкость подтверждена внутренними тестами производителя. Цинковое покрытие соответствует нормам ISO 1461 для защиты от коррозии в условиях сухих помещений.

Преимущества

• Высокая механическая прочность благодаря толщине 5 мм - выдерживает значительные нагрузки без прогиба
• Шарнирное крепление снижает риск возникновения внутренних напряжений в лотках при монтаже на неровные поверхности
• Универсальная форма - одинаково хорошо работает как для одиночных трасс, так и для многоуровневых систем
• Цинковое покрытие обеспечивает долгий срок службы без дополнительной антикоррозийной обработки
• Подходит для быстрого сбора системы без необходимости доработки деталей

Ограничения применения

• Не предназначен для использования во влажных помещениях (банях, мойках, холодильных камерах)
• Не рекомендуется для внешней установки - цинковое покрытие недостаточно для агрессивной среды
• Не следует применять в зонах с постоянными химическими выбросами (например, химические производства)
• Максимальная рабочая температура - +40C; при более высоких значениях возможна потеря прочности покрытия

Примеры использования

• Подвеска кабельных лотков в серверных комнатах
• Фиксация силовых трасс на потолке производственного участка
• Монтаж сигнализационных и управляющих кабелей в административных зданиях
• Обустройство кабельных путей в торговых центрах и логистических комплексах

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в основании (13 мм) с выбранными анкерами - используйте М10 или М12
• При использовании шарнира не затягивайте болты полностью сразу - сначала выставьте нужный угол, затем окончательно закрутите
• Для длинных трасс рекомендуется шаг крепления не более 1,5 метра - особенно при наличии тяжёлых лотков
• Потолочное основание универсальное сталь 5 мм КМ, КМ-профиль можно комбинировать с другими элементами серии КМ-профиль - например, с вертикальными стойками и переходниками
• Не используйте этот элемент как опору для трубопроводов или оборудования - он рассчитан исключительно на кабельные нагрузки
