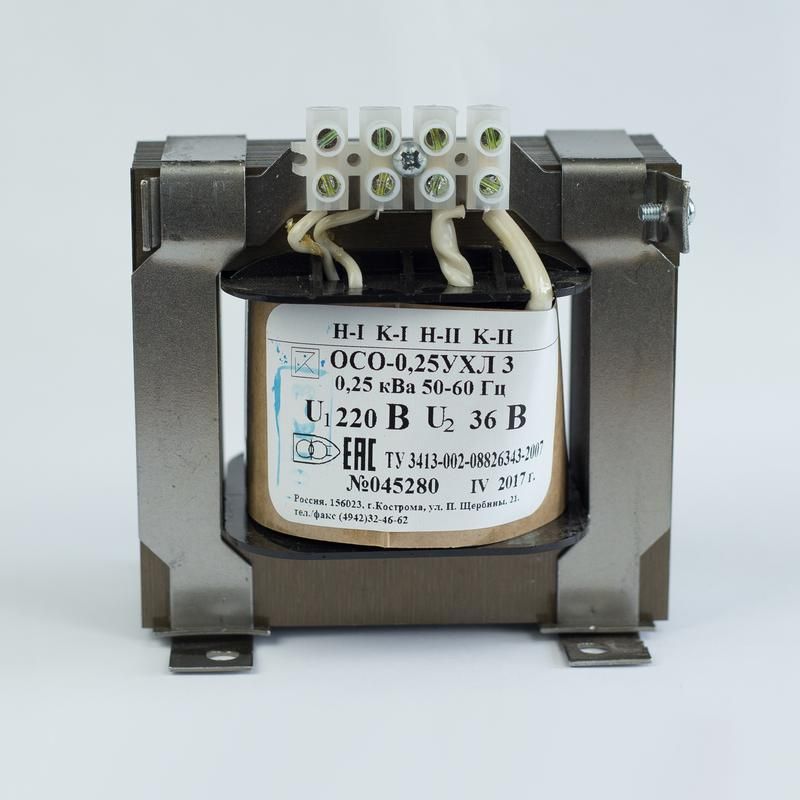

Трансформатор напряжения понижающий ОСО-0.25-01 УХЛ 3 220/12-24-36-42-110 (многовыводной) - ОС0000002224 ФКУ ИК-1 (Кострома)

Трансформатор напряжения понижающий однофазный ОСО-0.25-09 220/12-24-36-42-110В УХЛ3 многовыводной от ФКУ ИК-1 (Кострома) предназначен для снижения сетевого напряжения до безопасных уровней - 12, 24, 36, 42 или 110 В. Артикул ос0000002224 подходит для питания маломощных устройств в условиях повышенной влажности и температурных колебаний.

Назначение и область применения

Трансформатор ОСО-0.25-09 используется там, где требуется безопасное пониженное напряжение: для питания переносных светильников, ламп местного освещения на станках, контрольных панелей, автоматических систем управления и другого оборудования с низковольтными потребителями. Подходит для установки в цехах, мастерских, на объектах с высокой влажностью или запыленностью, где важна электробезопасность.

Технические характеристики

• Первичное напряжение: 220 В (стандартная сеть переменного тока)
• Вторичное напряжение: 12 / 24 / 36 / 42 / 110 В - несколько выводов для гибкого подключения
• Номинальная мощность: 0,25 кВА (250 Вт) - максимальная нагрузка, которую можно подключить без перегрева
• Номинальный ток: 1,1 А - допустимый ток на первичной стороне при полной нагрузке
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, устойчив к влажности и конденсату
• Степень защиты: IP00 - корпус не защищён от прикосновений и внешних воздействий; требует установки в закрытом щите или корпусе

Совместимость и монтаж

Трансформатор ОСО-0.25-09 имеет многовыводную вторичную обмотку - все выходы выведены на клеммы. Для подключения выберите нужное напряжение (например, 24 В для светодиодных ламп или 36 В для станочных светильников) и подсоедините провода только к этим контактам. Остальные выводы остаются изолированными. Монтировать необходимо в электрическом шкафу или на панели с фиксацией болтами. Кабель входа - 220 В, выход - по требованиям нагрузки. Обязательно соблюдайте полярность при подключении постоянного тока - трансформатор выдаёт только переменный ток.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ 18443 для силовых трансформаторов. Напряжения на вторичной стороне (до 42 В) считаются безопасными согласно ПУЭ, что позволяет использовать его в зонах с риском поражения током. Однако из-за степени защиты IP00 трансформатор нельзя устанавливать открыто - он не защищён от пыли, влаги и случайного прикосновения. Только внутри электрооборудования с защитным кожухом.

Преимущества

• Множество выходных напряжений - один прибор заменяет несколько трансформаторов
• Высокая надёжность конструкции - классический железный сердечник с медными обмотками
• Работает в широком диапазоне температур благодаря исполнению УХЛ3
• Поддерживает длительную работу при номинальной нагрузке без принудительного охлаждения

Ограничения применения

• Не предназначена для работы в открытых помещениях - IP00 исключает использование вне корпуса
• Максимальная мощность 250 Вт - не подходит для мощных нагревателей, насосов или двигателей
• Не имеет встроенного тепловой защиты - при длительной перегрузке возможен перегрев и пробой изоляции
• Не рассчитан на импульсные или частотно-регулируемые нагрузки - только синусоидальная сеть 50 Гц

Примеры использования

• Освещение рабочих зон на токарном или фрезерном станке - 24–36 В через специальный светильник
• Питание кнопок управления и индикации в пультах станков - 12 В
• Обслуживание электронных плат в ремонтных мастерских - 42 В для тестирования
• Временные системы освещения на стройплощадках - при условии установки в герметичном боксе

Практические советы

• Выбирайте выходное напряжение с запасом - если нагрузка 20 Вт, используйте 24 В, а не 12 В, чтобы снизить ток и потери
• Проверьте посадочные размеры перед монтажом - трансформатор ОСО-0.25-09 имеет жесткий корпус, требующий точного места крепления
• Не соединяйте между собой разные вторичные выводы - это вызовет короткое замыкание
• При использовании в холодных условиях (менее −20 C) дайте прибору прогреться 10–15 минут перед включением нагрузки
• Закрывайте свободные выводы термоусадкой или изолентой - даже ненагруженные контакты могут стать причиной пробоя
