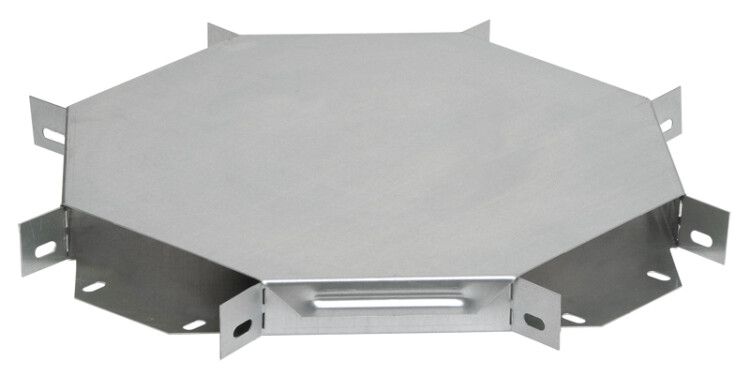

Крестовина для кабельного лотка ESCA 80х100 мм IEK CLP1X-080-100

Крестовина 80х100мм от IEK (ИЭК), артикул clp1x-080-100, предназначена для организации Х-образного ответвления кабельной трассы в металлических лотках серии ESCA. Изделие выполнено из оцинкованной стали с долговечным покрытием и рассчитано на длительную эксплуатацию в суровых условиях.

Назначение и область применения

Крестовина 80х100мм используется для пересечения двух кабельных трасс под прямым углом, обеспечивая организованное и безопасное прохождение проводов в системе металлических лотков. Применяется в промышленных объектах, на заводах, в распределительных пунктах, где требуется разводка кабелей в двух направлениях - например, между станциями управления, конвейерными линиями или шкафами автоматики.

Технические характеристики

• Размеры: 80 мм высота × 100 мм ширина - соответствует стандартному шагу лотков серии ESCA;
• Материал: сталь с горячим цинкованием по методу Сендзимира - защитный слой цинка 10–20 мкм, устойчив к коррозии;
• Толщина стенки: 0,8 мм - достаточная жесткость для механических нагрузок при монтаже;
• Внутренний радиус: 300 мм - позволяет прокладывать кабели с минимальным допустимым радиусом изгиба;
• Диапазон рабочих температур: от –60 C до +60 C - подходит для холодных регионов и нагреваемых помещений;
• Цвет: серый - совпадает с цветовой гаммой лотков IEK ESCA;
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии химически агрессивных сред;
• Тип изделия: T-образный ответвитель - формирует четыре направления выхода кабеля;
• Исполнение: с интегрированным соединителем - не требует дополнительных крепежных элементов для сборки с лотком;
• Покрытие: оцинковка по методу Сендзимира - равномерное, плотное и долговечное покрытие против ржавчины.

Совместимость и монтаж

Крестовина 80х100мм совместима с металлическими лотками серии ESCA от IEK, имеющими аналогичные габариты. Интегрированный соединитель позволяет зафиксировать изделие без сварки или дополнительных болтов - достаточно вставить её в лоток и закрепить фиксирующими зажимами, предусмотренными в системе. Крышка в комплекте обеспечивает герметичность и защиту от внешних воздействий после укладки кабелей. Монтаж выполняется на этапе сборки трассы; рекомендуется проверять соответствие внутреннего радиуса 300 мм требованиям кабелей (особенно силовых с большими сечениями).

Безопасность и стандарты

Изделие соответствует требованиям к электромонтажным конструкциям для промышленного оборудования. Горячее цинкование по методу Сендзимира гарантирует электроизоляционные свойства поверхности и снижает риск возникновения блуждающих токов. Нет открытых острых кромок - исключены повреждения изоляции кабелей при прокладке.

Преимущества

• Готовое решение для Х-образного перехода - не нуждается в доработке на месте;
• Увеличенный срок службы благодаря качественному цинкованию - меньше замен и обслуживания;
• Совместимость с системой ESCA - единый стиль и надёжная сборка без зазоров;
• Крышка в комплекте - экономит время на поиск отдельных элементов защиты;
• Работает в широком температурном диапазоне - подходит для холодильных камер, улиц, производственных цехов.

Ограничения применения

Не предназначен для использования в агрессивных химических средах (например, в кислотных или щелочных производствах) - даже оцинкованная сталь со временем подвергается коррозии при постоянном контакте с такими веществами. Также не следует применять в местах с частыми ударными нагрузками или вибрацией выше нормированной - возможна деформация тонкостенной конструкции. Не является водонепроницаемым устройством - крышка обеспечивает лишь защиту от пыли и брызг, но не герметичность при погружении.

Примеры использования

• Пересечение трасс в цехе с конвейерами - когда кабели от нескольких станций должны пересекаться под прямым углом;
• Распределительный пункт на складе - организация доступа к питанию с четырёх сторон;
• Подземные кабельные каналы с выходом на поверхность - использование в качестве переходника между вертикальным и горизонтальным участками;
• Объекты с ограниченным пространством - где нельзя сделать два отдельных T-ответвителя, а нужен один компактный Х-узел.

Практические советы

• Проверьте перед монтажом, что внутренний радиус 300 мм соответствует минимальному радиусу изгиба используемых кабелей - особенно для многожильных и силовых;
• При установке в вибрирующей среде дополнительно закрепите крестовину антивибрационными прокладками;
• Не используйте для кабелей с диаметром более 45 мм - может затруднить заполнение и вызвать перегрев;
• При необходимости можно комбинировать с другими элементами ESCA - например, с заглушками или поворотами, чтобы создать сложную трассу;
• При хранении сохраняйте оригинальную упаковку - предотвращает появление царапин на оцинкованной поверхности.
