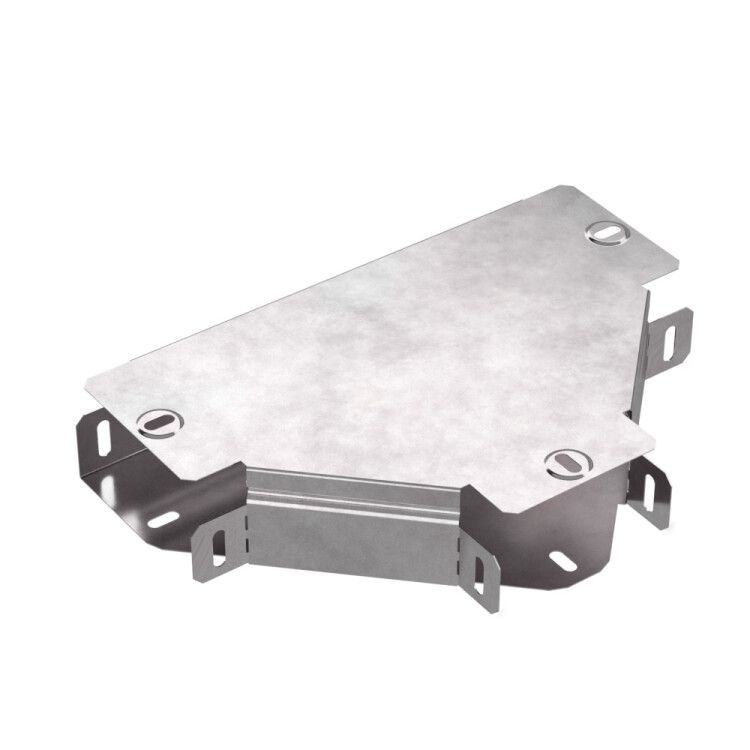

Ответвитель для лотка Т-образ. 200х100 с крышкой Стандарт Промрукав PR16.0440 Строитель

Ответвитель Т-образный с крышкой Стандарт 200х100 от ПРОМРУКАВ (артикул pr16.0440) - это стальной T-образный аксессуар для организации ответвлений кабельных трасс в горизонтальной плоскости. Подходит для установки в перфорированные и глухие лотки, обеспечивает надежную защиту проводов и кабелей в условиях повышенной влажности и широкого температурного диапазона.

Назначение и область применения

Ответвитель Т-образный с крышкой Стандарт 200х100 используется для создания горизонтальных ответвлений в кабельных трассах. Применяется в системах с перфорированными и глухими лотками - например, на производствах, в промышленных зданиях, на транспорте, в энергообъектах. Предназначен для прокладки силовых, управляющих и слаботочных кабелей. Крышка обеспечивает доступ к кабелям без демонтажа всего участка трассы.

Технические характеристики

• Тип: T-образный ответвитель, горизонтальное исполнение
• Габариты: ширина 200 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм - позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм - защищает от коррозии даже при механическом воздействии
• Цвет: серый
• Конструкция: без соединительного разъема - требует фиксации к лоткам болтовым соединением
• Исполнение для больших расстояний: да - поддерживает нагрузку при протяжке кабелей на значительных участках
• Огнестойкость: есть - соответствует требованиям пожарной безопасности
• Климатическое исполнение: УХЛ2 - работает при температуре от -80 C до +150 C, в помещениях и под навесом

Совместимость и монтаж

Ответвитель Т-образный с крышкой Стандарт 200х100 совместим с лотками того же типа и габарита (200×100 мм) от производителей, использующих стандартизованные профили. Монтаж выполняется с помощью саморезов или болтов через предварительно подготовленные отверстия в боковых стенках лотка. Крышка крепится на защелках - её можно открывать без инструментов для осмотра или замены кабелей. Не требует сварки - сборка осуществляется механически.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и устойчивости к коррозии. Климатическое исполнение УХЛ2 гарантирует работу в условиях повышенной влажности и перепадов температур. Цинкование по методу Сендзимира повышает долговечность и снижает риск возгорания при перегреве кабелей.

Преимущества

• Высокая прочность благодаря стальному корпусу и качественному цинкованию
• Защита от коррозии даже в агрессивных средах - особенно важно в промышленных условиях
• Крышка с защелками - быстрый доступ к кабелям без полного демонтажа
• Поддержка больших расстояний между точками крепления - снижает количество опор
• Не требует специального оборудования для монтажа

Ограничения применения

• Не предназначена для вертикальных ответвлений - только для горизонтальных трасс
• Не имеет встроенных соединительных элементов - требуется фиксация к лоткам
• Не рекомендуется для открытых улиц без защиты от прямого дождя и солнца - хотя выдерживает UHL2, длительное воздействие осадков может снизить срок службы
• Не подходит для кабелей с внешним диаметром, превышающим внутреннее сечение с учетом радиуса изгиба 75 мм

Примеры использования

• Разветвление кабельной трассы на конвейере в пищевой промышленности
• Переход от основного лотка к пульту управления на заводе
• Обводка трубопровода в цехе с использованием перфорированного лотка
• Прокладка сигнальных кабелей в системах автоматизации под навесом

Практические советы

• Проверьте внутренние габариты вашего лотка - он должен точно соответствовать 200×100 мм, иначе возможен люфт или давление на кабели
• При прокладке кабелей с жесткой оболочкой соблюдайте радиус изгиба 75 мм - меньший радиус может повредить изоляцию
• Закрывайте крышку сразу после укладки кабелей - это предотвращает попадание пыли и влаги
• При монтаже в местах с вибрацией используйте антивибрационные прокладки под крепеж
• Ответвитель Т-образный с крышкой Стандарт 200х100 от ПРОМРУКАВ - один из немногих решений в своем классе с огнестойкостью и широким температурным диапазоном; выбирайте его там, где важна надежность, а не экономия
