Ответвитель DPX крестообразный 100х80 в комплекте с крепежными элементами и соединительными пластинами, необходимыми для | 36202K DKC ДКС

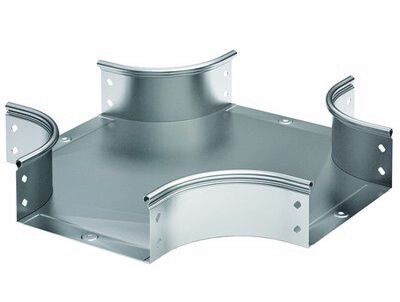

Ответвитель крестообразный DPX 100х80 в комплекте с крепежными элементами и соединительными пластинами - это элемент кабельной трассы из серии S5 Combitech от DKC, предназначенный для организации пересечений и ответвлений кабельных путей. Изготовлен из оцинкованной нержавеющей стали, он обеспечивает долговечную работу в агрессивных условиях и совместим с лотками шириной 100 мм и высотой 80 мм.

Назначение и область применения

Ответвитель крестообразный DPX 100х80 в комплекте с крепежными элементами и соединительными пластинами используется для создания перекрёстков и ответвлений в кабельных трассах на базе системы S5 Combitech. Он позволяет менять направление кабельных путей в двух плоскостях одновременно - например, когда кабели должны пересекаться под прямым углом или расходиться в четыре стороны. Подходит для промышленных объектов: заводов, энергообъектов, транспортных узлов, где требуется надёжная и защищённая трассировка силовых и сигнальных кабелей.

Технические характеристики

• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей без повреждения изоляции;
• Высота: 80 мм - соответствует стандартным лоткам серии S5 Combitech;
• Ширина: 100 мм - совместим с лотками того же габарита;
• Материал: нержавеющая сталь с горячим цинкованием - устойчив к коррозии, особенно в сырых и химически активных средах;
• Исполнение: усиленное - рассчитано на большие нагрузки и протяжённые участки трассы;
• Огнестойкость: да - сохраняет целостность при воздействии открытого огня в течение времени, соответствующего требованиям к кабельным системам;
• Цвет: серый - унифицированный внешний вид с другими элементами системы S5 Combitech;
• NATO-отверстия: есть - позволяют фиксировать устройство болтами M8/M10 без дополнительных кронштейнов;
• Комплектация: включает соединительные пластины и крепёж - всё необходимое для сборки в одном комплекте.

Совместимость и монтаж

Ответвитель крестообразный DPX 100х80 в комплекте с крепежными элементами и соединительными пластинами совместим исключительно с лотками серии S5 Combitech, имеющими ширину 100 мм и высоту 80 мм. Монтаж выполняется с использованием входящих в комплект соединительных пластин: они плотно фиксируют ответвитель к основному лотку. Крепление к стене или потолку осуществляется через NATO-отверстия с помощью болтов M8–M10. Установка требует точного выравнивания всех четырёх направлений - допуск на смещение не более 2 мм. Нельзя использовать с лотками других серий или с другим шагом крепления.

Безопасность и стандарты

Ответвитель крестообразный DPX 100х80 в комплекте с крепежными элементами и соединительными пластинами соответствует требованиям к огнестойкости кабельных систем, установленным в ГОСТ Р 53314 и IEC 61537. Горячее цинкование по методу Сендзимира гарантирует соответствие нормам по коррозионной стойкости в классах C3–C4 по ISO 12944. Продукт прошёл испытания на механическую прочность при нагрузках до 150 кг/м².

Преимущества

• Готовый комплект - не нужно докупать крепёж и пластины; все детали уже подобраны и проверены;
• Усиленная конструкция - выдерживает значительные весовые нагрузки и вибрации;
• Огнестойкость - снижает риск распространения огня по кабельным трассам;
• Защита от коррозии - срок службы увеличен в 2–3 раза по сравнению с обычной сталью;
• NATO-отверстия - ускоряют установку и обеспечивают жёсткое крепление даже на металлоконструкциях.

Ограничения применения

• Не предназначен для использования вне системы S5 Combitech - несовместим с лотками других производителей или серий;
• Запрещено применять при температуре ниже –40 C - материал теряет ударную вязкость;
• Не рекомендуется для постоянного погружения в жидкости - хотя покрытие устойчиво к брызгам и влажности, длительное нахождение в воде может вызвать микрокоррозию в зонах сварных швов;
• Не следует использовать в качестве опоры для тяжёлых трубопроводов - только для кабелей и проводов.

Примеры использования

• Пересечение кабельных трасс на технологической площадке: один лоток идёт вдоль цеха, второй - поперёк, и они пересекаются под прямым углом;
• Разветвление питания на три направления: от одного главного лотка - три ответвления к станкам, освещению и системе управления;
• Обход препятствий в помещении с ограниченным пространством: ответвитель заменяет два поворота и позволяет сэкономить место;
• Подключение кабелей к распределительному щиту сбоку - вместо длинного переходника используется компактный крестовой ответвитель.

Практические советы

• Перед монтажом проверьте, что внутренний радиус 100 мм соответствует минимальному радиусу изгиба ваших кабелей - особенно для многожильных и экранированных;
• Используйте только те крепёжные элементы, которые входят в комплект - другие могут не обеспечить нужную герметичность или жёсткость;
• При установке на вертикальной поверхности обязательно закрепите ответвитель двумя болтами в каждом направлении - это предотвратит прогиб под собственным весом;
• Если трасса работает в условиях повышенной запылённости, регулярно проверяйте состояние соединительных пластин - пыль может попадать в зазоры между лотком и ответвителем;
• Артикул 36202k всегда заказывайте в комплекте - отдельные части этой модели не реализуются.
