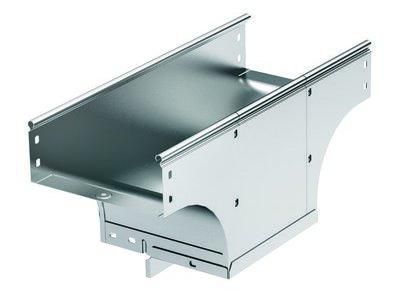

Ответвитель-переходник для лотка Т-образ. верт. TDSA 100х200 DKC 37606 ДКС

Ответвитель-переходник для лотка Т-образный вертикальный 100х200 TDSA от DKC (ДКС) - это элемент кабельной системы, обеспечивающий плавный переход и ответвление трассы в вертикальной плоскости. Артикул 37606 предназначен для прокладки кабелей в промышленных условиях с повышенными требованиями к защите и долговечности.

Назначение и область применения

Ответвитель-переходник для лотка Т-образный вертикальный 100х200 TDSA используется для создания ответвлений кабельной трассы под углом 90° в вертикальной плоскости. Он позволяет соединить горизонтальный участок лотка с вертикальным, сохраняя целостность кабелей и удобство обслуживания. Применяется в системах распределения электроэнергии на заводах, в цехах, на объектах ЖКХ, энергетике и транспорте - там, где требуется организовать сложную маршрутизацию кабелей без резких изгибов.

Технические характеристики

• Габариты: 100×200 мм - ширина горизонтального участка 100 мм, ширина вертикального - 200 мм;
• Высота боковой стенки: 80 мм - обеспечивает достаточное пространство для укладки кабелей с радиусом изгиба;
• Толщина материала: 0,8 мм - оптимальная жесткость для нагрузок при монтаже и эксплуатации;
• Материал: сталь с оцинкованным покрытием по методу Сендзимира - гарантирует коррозионную стойкость;
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40C до +40C и влажности до 95% при 25C;
• Цвет: серый - соответствует стандартному цвету металлических кабельных систем DKC.

Совместимость и монтаж

Ответвитель-переходник для лотка Т-образный вертикальный 100х200 TDSA совместим с лотками DKC серии, имеющими аналогичные габариты и тип крепления. Монтаж осуществляется болтовым соединением с использованием стандартных крепежных отверстий по периметру. Для герметизации рекомендуется использовать крышки с уплотнителем - тогда система достигает степени защиты IP44. Крышка легко снимается без инструментов, что упрощает проверку и замену кабелей.

Безопасность и стандарты

Ответвитель-переходник для лотка Т-образный вертикальный 100х200 TDSA изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Непрерывное холодное цинкование по методу Сендзимира обеспечивает равномерное и плотное покрытие, исключающее образование пор и микротрещин. При правильной сборке с крышкой система соответствует уровню защиты IP44 - защита от твердых частиц >1 мм и брызг воды с любого направления.

Преимущества

• Плавный изгиб снижает риск повреждения изоляции кабелей при прокладке;
• Оцинкованная сталь по методу Сендзимира увеличивает срок службы в агрессивных средах;
• Простая установка и возможность быстрого доступа к кабелям через съемную крышку;
• Совместимость с широким спектром лотков DKC - минимизация комплектации;
• Экономия времени на проектировании - готовое решение для вертикальных ответвлений.

Ограничения применения

• Не предназначена для использования вне помещений без дополнительной защиты от прямого воздействия осадков - даже при IP44 возможна эрозия покрытия при постоянном контакте с водой;
• Не подходит для кабелей с внешним диаметром более 80% от внутренней высоты лотка (более 64 мм);
• Работает только с лотками того же типа и размера - несовместим с пластиковыми или алюминиевыми системами других производителей;
• Не рассчитана на механические удары или значительные динамические нагрузки - требует надежного крепления к несущей конструкции.

Примеры использования

• Переход от горизонтальной кабельной трассы к вертикальному стояку в цехе металлургического предприятия;
• Обеспечение вывода силовых кабелей от распределительного щита на этаж выше в офисном здании;
• Создание ответвления к оборудованию, установленному на платформе, расположенной ниже основной трассы;
• Интеграция в существующую систему лотков DKC при модернизации кабельной сети.

Практические советы

• При выборе убедитесь, что внутренняя ширина вашего лотка точно соответствует 100 мм - отклонение даже на 2–3 мм затруднит сборку;
• Для длительной эксплуатации в помещениях с высокой влажностью используйте только с оригинальной крышкой DKC - она обеспечивает нужный уровень герметичности;
• Не перегружайте лоток - максимальная заполненность должна составлять не более 40–50% объема для обеспечения теплоотвода и легкого обслуживания;
• Проверьте соответствие толщины стенки лотка (0,8 мм) перед монтажом - использование детали с меньшей толщиной может привести к деформации;
• Артикул 37606 - единственный вариант этого формата в линейке DKC; другие производители предлагают аналоги, но они не всегда совместимы по креплению и размерам.
