Ответвитель Т-образный вертикальный с крышкой Стандарт 100х50 Промрукав PR16.0956 Строитель

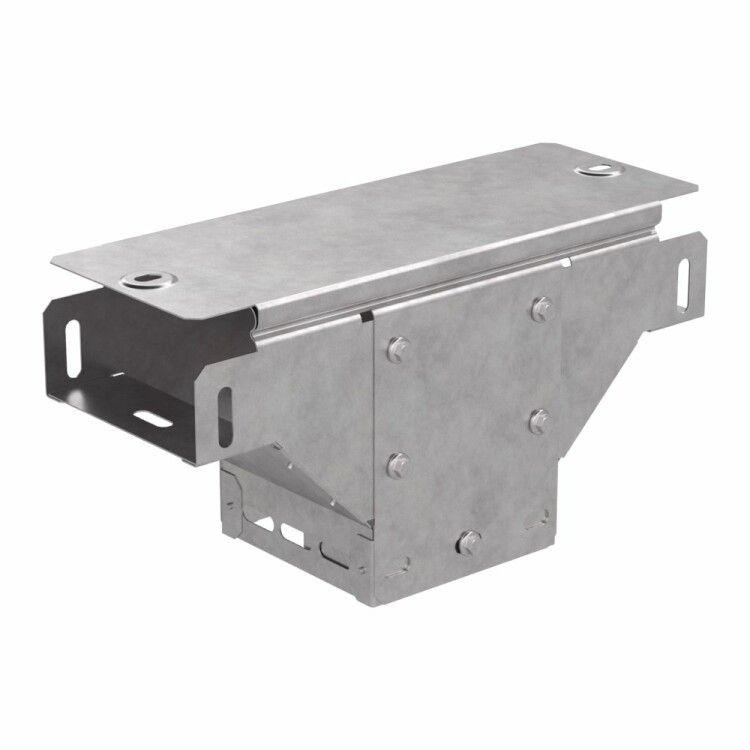

Ответвитель Т-образный вертикальный с крышкой 100х50 сталь оцинкованная методом Сендзимира от бренда ПРОМРУКАВ (артикул pr16.0956) предназначен для организации вертикального перехода кабельной трассы из горизонтального металлического лотка. Изделие выполнено из прочной оцинкованной стали с высокой устойчивостью к коррозии, что делает его надёжным решением для промышленных объектов.

Назначение и область применения

Ответвитель Т-образный вертикальный с крышкой 100х50 сталь оцинкованная методом Сендзимира используется для создания полноценного ответвления кабельной системы в вертикальном направлении. Он позволяет безопасно выводить кабели из горизонтальных лотков вниз - например, к оборудованию, шкафам управления или этажным распределительным пунктам. Подходит для установки внутри помещений и под навесом, где требуется долговечная и защищённая кабельная трасса.

Технические характеристики

• Тип изделия: Ответвитель T-образный
• Габариты: 100 мм (ширина) × 50 мм (высота)
• Материал: сталь оцинкованная методом Сендзимира
• Толщина стенки: 0,7 мм
• Покрытие: цинковое, толщиной 10–22 мкм
• Цвет: серый
• Исполнение: усиленное
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (эксплуатация от -40C до +150C)

Совместимость и монтаж

Ответвитель Т-образный вертикальный с крышкой 100х50 сталь оцинкованная методом Сендзимира совместим со стандартными металлическими лотками шириной 100 мм. Монтаж осуществляется путём фиксации к торцу лотка с помощью саморезов или заклёпок. Крышка легко снимается для доступа к кабелям - её можно закрепить обратно после прокладки проводов. Для герметичности рекомендуется использовать уплотнители на входах/выходах кабелей, особенно при повышенной влажности.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленных систем кабелепровода. Огнестойкость обеспечивает сохранение целостности конструкции при воздействии открытого пламени в течение ограниченного времени. Климатическое исполнение УХЛ2 гарантирует работу в условиях перепадов температур и средней влажности. Цинкование по методу Сендзимира повышает срок службы и снижает риск электрохимической коррозии.

Преимущества

• Высокая механическая прочность благодаря усиленному исполнению и толщине стали 0,7 мм
• Защита от коррозии благодаря цинковому слою, нанесенному до формования - более равномерный и долговечный, чем послеобработанное покрытие
• Наличие крышки предотвращает попадание пыли, влаги и сторонних предметов внутрь трассы
• Поддерживает температуру до +150 C - допустимо использование рядом с нагревательными элементами
• Не требует специальных инструментов для монтажа - совместим с типовым крепёжом

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP-класс защиты не указан, поэтому не применяется в сырых помещениях без дополнительной герметизации
• Не рекомендуется для использования вне зданий под открытым небом - даже при УХЛ2 длительное воздействие осадков и УФ-лучей может сократить срок службы
• Толщина стенки 0,7 мм ограничивает применение в местах с высокой механической нагрузкой (например, там, где возможны удары или давление от тяжёлых кабелей)
• Не подходит для кабелей с внешним диаметром больше половины внутреннего сечения - необходимо проверять заполнение лотка согласно нормам ПУЭ

Примеры использования

• Переход кабелей от горизонтального лотка к нижнему шкафу управления на производстве
• Вывод силовых кабелей от конвейера к распределительному щиту на складе
• Обустройство кабельной трассы в цехах пищевой промышленности, где важна чистота и устойчивость к влажности
• Прокладка сигнальных и управляющих кабелей в автоматизированных линиях с частыми изменениями маршрута

Практические советы

• При выборе ответвителя убедитесь, что ширина лотка точно совпадает с 100 мм - нестандартные размеры потребуют адаптеров
• Для удобства обслуживания используйте кабельные муфты на выходах, чтобы избежать перегибов и повреждений жил
• При монтаже в местах с вибрациями дополнительно закрепите корпус антивибрационными прокладками
• Проверьте наличие свободного места под ответвителем - высота 50 мм требует минимум этого пространства для прохода кабелей
• Закрывайте крышку сразу после прокладки кабелей - это снижает риск загрязнения и случайного контакта с токоведущими частями
