Ответвитель вертикальный с крышкой 50х50 | PR16.0933 Промрукав Строитель

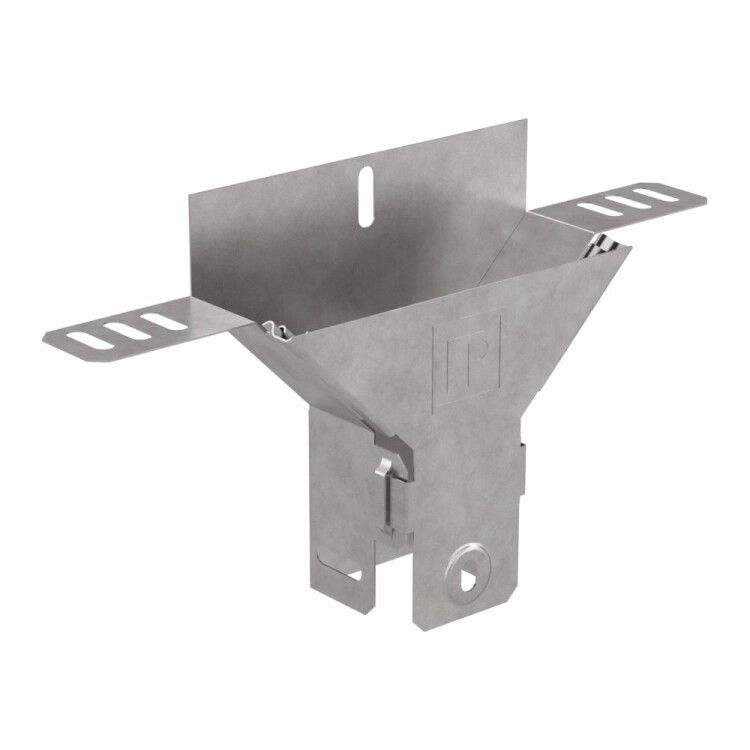

Ответвитель вертикальный с крышкой 50х50 Стандарт Промрукав - это компактный элемент для организации вертикального перехода кабельной трассы в системах металлических лотков. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для открытой установки в промышленных условиях. Артикул pr16.0933 соответствует сериям Промрукав, рекомендованным для жестких условий эксплуатации.

Назначение и область применения

Ответвитель вертикальный с крышкой 50х50 Стандарт Промрукав используется для создания вертикального ответвления от горизонтальной кабеленесущей линии, собранной из металлических лотков. Подходит для прокладки силовых и слаботочных кабелей в местах, где требуется изменить направление трассы - например, при выходе кабеля с уровня пола на уровень оборудования или через перекрытия.

Область применения - промышленные объекты: заводы, склады, энергообъекты, транспортные терминалы. Установка возможна внутри зданий и под навесом, в соответствии с климатическим исполнением УХЛ2.

Технические характеристики

• Габариты: 50 × 50 мм - совместим с лотками такого же сечения;
• Материал: сталь оцинкованная по методу Сендзимира - равномерное цинковое покрытие толщиной 10–22 мкм;
• Толщина стенки: 0,7 мм - обеспечивает достаточную механическую прочность при легком весе;
• Степень защиты: IP00 - не защищен от попадания воды и пыли, предназначен исключительно для внутренней установки в закрытых помещениях или под навесом;
• Диапазон рабочих температур: от -80 C до +150 C - выдерживает экстремальные перепады, включая холодильные камеры и нагреваемые зоны;
• Огнестойкость: да - материал не поддерживает горение, сохраняет целостность при воздействии пламени;
• Цвет: серый - соответствует цветовой гамме других элементов системы Промрукав;
• Нормативный документ: ТУ 25.11.23-001-52715257-2019 - соответствие требованиям отраслевого стандарта.

Совместимость и монтаж

Ответвитель вертикальный с крышкой 50х50 Стандарт Промрукав совместим со всеми лотками и фитингами серии Промрукав того же сечения (50×50 мм). Монтаж осуществляется открытым способом: крепится к основному лотку болтовым соединением или сваркой. Крышка легко снимается для доступа к кабелям - позволяет проводить обслуживание без демонтажа всей системы.

Не требует специальных инструментов - достаточно обычного набора для работы с металлопрокатом. Для герметизации стыков необходимо использовать дополнительные уплотнители, так как степень защиты IP00 не предполагает естественной герметичности.

Безопасность и стандарты

Изделие соответствует отраслевому техническому условию ТУ 25.11.23-001-52715257-2019. Огнестойкость подтверждает возможность применения в зонах с повышенными требованиями к пожарной безопасности. Цинкование по методу Сендзимира повышает долговечность в агрессивных средах, снижая риск коррозии даже при частых перепадах влажности.

Преимущества

• Высокая механическая прочность благодаря толщине стенки 0,7 мм и оцинкованной стали;
• Устойчивость к широкому диапазону температур - от глубокого холода до высоких тепловых нагрузок;
• Простота сборки и обслуживания - крышка съемная, монтаж без сварки при необходимости;
• Совместимость с существующей системой Промрукав - замена и расширение трассы без изменения проекта;
• Экономия времени при монтаже - готовый элемент вместо самостоятельной нарезки и гибки лотка.

Ограничения применения

Ответвитель вертикальный с крышкой 50х50 Стандарт Промрукав нельзя применять в условиях постоянного контакта с водой, во влажных помещениях без дополнительной защиты или на открытом воздухе - степень защиты IP00 не обеспечивает ни гидро-, ни пылезащиту. Также не подходит для взрывоопасных зон, где требуется класс защиты выше IP44. Не используйте в качестве несущего элемента для тяжелых кабельных bundles без расчета нагрузки на крепления.

Примеры использования

• Переход кабелей от потолочного лотка к оборудованию на полу в цехе;
• Подвод питания к станкам, расположенным ниже основной трассы;
• Разветвление кабелей в распределительном щите, установленном на уровне пола;
• Прокладка сигнальных линий между этажами в многоэтажных производственных зданиях.

Практические советы

• При монтаже проверьте точность совпадения габаритов с лотком - отклонение более 1 мм затруднит плотное соединение;
• Для длительной службы в условиях повышенной влажности рекомендуется дополнительно обработать стыки герметиком;
• Не допускайте перегрузки кабелями - суммарный объем заполнения не должен превышать 40% от внутреннего объема ответвителя;
• При использовании в холодных зонах (до -80 C) убедитесь, что кабели также рассчитаны на такие температуры - сам ответвитель выдерживает, но изоляция кабелей может стать хрупкой;
• Артикул pr16.0933 - единственный вариант этого типа в линейке Промрукав; другие размеры требуют другого артикула.
