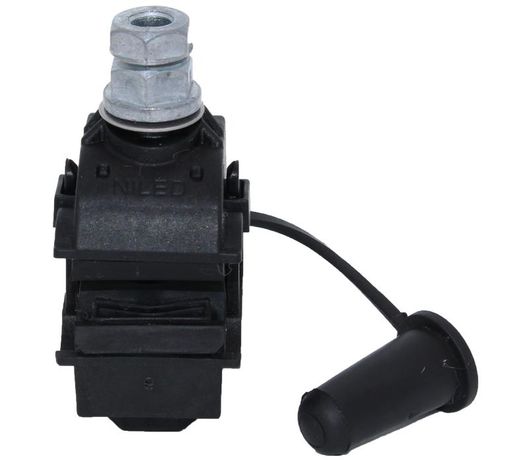

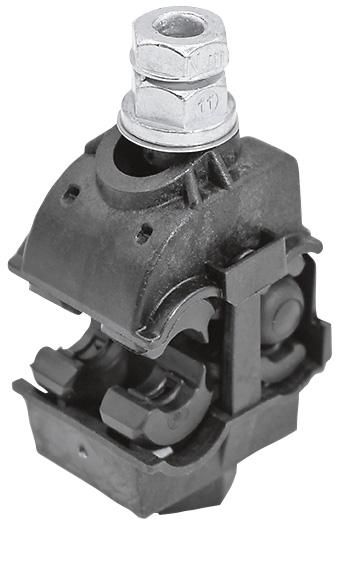

Герметичный ответвительный зажим P 635 (16-95/6-35 мм2) | 10900381 NILED НИЛЕД 11200251

Зажим ответвительный N 635 (16-120/6-35 16-95/6-35 кв.мм) / P 635 от бренда НИЛЕД - это надёжное устройство для безопасного ответвления тока от основного провода без его перерезания. Подходит для монтажа на воздушных линиях электропередачи, особенно там, где требуется работа под напряжением.

Назначение и область применения

Зажим ответвительный N 635 используется для создания ответвления от основного силового провода в воздушных линиях электропередачи. Он позволяет подключить дополнительную нагрузку - например, кабель к домашнему вводу, освещению или оборудованию - не нарушая целостность основного провода. Применяется в сетях 0,4–10 кВ, в том числе в условиях повышенной влажности, перепадов температур и воздействия УФ-излучения.

Технические характеристики

• Диапазон сечений: 16–95 мм2 для алюминиевых или медных жил, 6–35 мм2 для ответвительной жилы
• Тип подключения: винтовое/болтовое соединение с контролируемой затяжкой
• Материал корпуса: алюминиевый сплав и стеклоармированный полиамид - устойчив к коррозии и механическим нагрузкам
• Рабочий температурный диапазон: от –60 C до +50 C
• Устойчивость к УФ-излучению: да - не теряет прочность на солнце
• Изоляционная прочность: выдерживает 6 кВ в течение 1 мин при погружении в воду
• Гарантийный срок: 60 месяцев
• Способ монтажа: стационарный - фиксируется на опоре или несущем проводе
• Количество жил: одна ответвительная жила
• Покрытие поверхности: без специального антикоррозийного слоя - требует контроля условий эксплуатации

Совместимость и монтаж

Зажим ответвительный N 635 совместим с алюминиевыми и медными изолированными проводами соответствующего сечения. Для установки необходим изолированный накидной гаечный ключ 13 мм. Затяжка болта регулируется срывной шестигранной головкой - она ломается при достижении заданного момента, что исключает перегрузку контакта. Монтаж возможен на линии под напряжением, но только квалифицированным персоналом с соблюдением правил безопасности. Диаметр основного провода должен соответствовать заявленному диапазону - не используйте провода меньше 16 мм2 или больше 95 мм2.

Безопасность и стандарты

Изделие прошло испытание на электрическую прочность изоляции - 6 кВ в воде в течение 1 минуты. Соответствует требованиям к изоляции оборудования для ВЛ. Срок службы - 5 лет при соблюдении условий эксплуатации. Отсутствие защитного покрытия не снижает долговечность благодаря составу сплава, но требует проверки состояния после длительной эксплуатации в агрессивной среде.

Преимущества

• Возможность монтажа под напряжением - снижает простои в работе сети
• Автоматический контроль крутящего момента через срывную головку - предотвращает повреждение контакта
• Высокая устойчивость к экстремальным температурам - работает даже в северных регионах
• УФ-стабильность - не хрупнеет и не трескается под прямыми солнечными лучами
• Долгий гарантийный срок - 5 лет - подтверждает надёжность материала

Ограничения применения

• Не предназначены для многожильных ответвлений - только одиночная жила
• Не рекомендованы для прямого монтажа на металлических опорах без изолирующих прокладок - риск короткого замыкания
• Отсутствие внешнего покрытия делает изделие чувствительным к агрессивной химической среде (например, поблизости от промышленных выбросов)
• Не использовать с проводами сечением менее 6 мм2 или более 95 мм2 - нарушится герметичность и контакт

Примеры использования

• Подключение кабеля к частному дому от ЛЭП 0,4 кВ
• Ответвление питания для уличного освещения вдоль дороги
• Присоединение щита управления к основному кабелю на промышленном объекте
• Обустройство временного питания на стройплощадках при ремонте ЛЭП

Практические советы

• Перед монтажом проверьте сечение основного и ответвительного проводов - они должны попадать в указанный диапазон
• Используйте только изолированный гаечный ключ 13 мм - обычный инструмент опасен при работе под напряжением
• После установки проверьте плотность контакта: легкий люфт или нагрев при нагрузке - сигнал к переустановке
• На участках с высокой запылённостью или солёным воздухом периодически осматривайте зажим - хотя он устойчив к УФ, грязь может накапливаться на поверхностях
• Артикулы 10900381 и 11200251 - это один и тот же тип зажима; различаются лишь партиями производства - взаимозаменяемы
