Отвод для лотка Т-образ. вертикал. вниз с разворотом трассы на 90град. 200х100 сталь 1мм "ПЛЮС" TDVplus90-100-200 КМ PL2258 КМ-Профиль

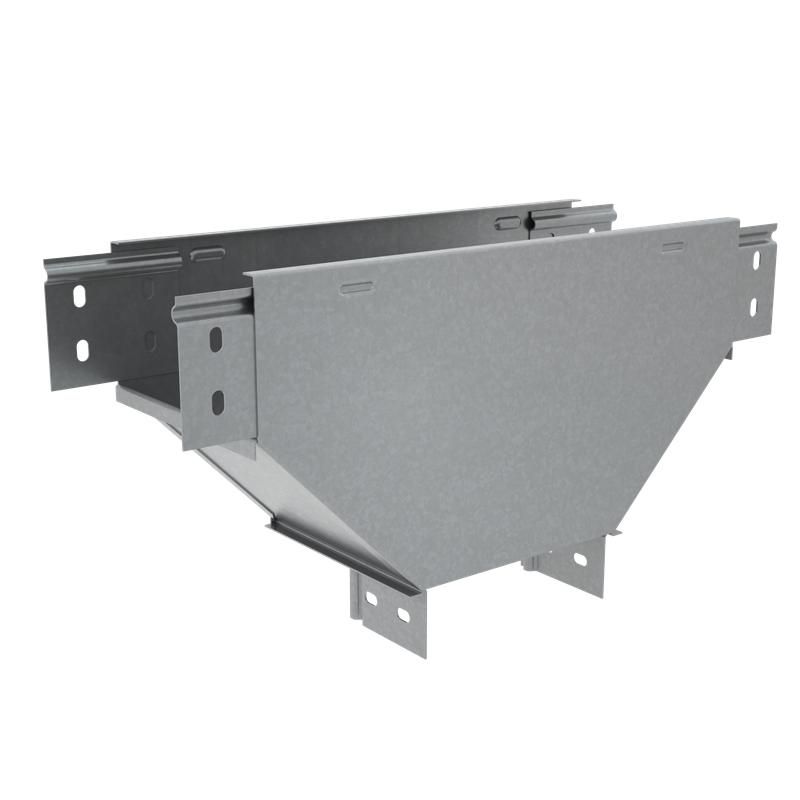

Т-отвод вертикальный 100х200 мм вниз с разворотом трассы на 90 градусов сталь 1 мм от КМ-Профиль предназначен для изменения направления кабельной трассы вниз с одновременным поворотом на 90°. Этот элемент обеспечивает плавный переход между горизонтальным и вертикальным участками лотка, сохраняя радиус изгиба и целостность проводки. Артикулы tdvplus90*100*200, tdvplus90-100-200 и pl2258 соответствуют одной модели, совместимой с лотками серии PLUS.

Назначение и область применения

Этот Т-отвод применяется в системах кабельного лотка для организации вертикального спуска трассы с изменением её плоскости на 90 градусов. Подходит для монтажа в помещениях - например, в серверных, распределительных щитовых, производственных цехах, где требуется перенаправление кабелей с горизонтального участка вниз через этаж или перекрытие. Используется исключительно с металлическими лотками серии PLUS шириной 200 мм и высотой борта 100 мм.

Технические характеристики

• Тип конструкции: Тройник вертикальный - три выхода: вход сверху, выход вниз, выход вперёд под углом 90°
• Размеры: внутренняя ширина 200 мм, высота борта 100 мм, внутренний радиус изгиба 100 мм
• Материал: сталь толщиной 1 мм, оцинкованная по технологии Сендзимира
• Покрытие: холодная оцинковка - защищает от коррозии, не требует окраски
• Огнестойкость: да - выдерживает воздействие открытого пламени в рамках норм для кабельных систем
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемой влажностью и температурой
• Цвет: серый - единый цвет с другими элементами серии PLUS

Совместимость и монтаж

Т-отвод вертикальный 100х200 мм вниз с разворотом трассы на 90 градусов сталь 1 мм совместим только с лотками серии PLUS того же размера (200×100 мм). Соединение осуществляется через специальные лепестки на кромках - они фиксируются самонарезными болтами или заклёпками. Нельзя использовать с лотками других производителей или другой толщины стенки. Перед установкой проверьте соответствие профилей по форме и шагу отверстий. Лепестки должны плотно прилегать - иначе снижается жёсткость всей трассы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает возможность применения в системах, где важна пожаробезопасность. Оцинковка по Сендзимиру гарантирует равномерное покрытие без пористостей, что снижает риск электрохимической коррозии. Продукт не содержит токсичных веществ и безопасен при монтаже и эксплуатации.

Преимущества

• Плавный радиус 100 мм - минимизирует перегиб кабелей, продлевает срок службы изоляции
• Оцинковка по Сендзимиру - долговечнее обычного цинкования, особенно в условиях колебаний влажности
• Жёсткая конструкция благодаря лепесткам - не деформируется при сборке и нагрузке
• Единая система с лотками PLUS - все элементы взаимозаменяемы, не требуют адаптеров
• Готов к использованию без дополнительной обработки - не нуждается в краске или герметизации

Ограничения применения

• Не предназначена для наружной установки - даже при УХЛ3 исполнении не рассчитана на постоянную влагу, снег или прямые осадки
• Запрещён контакт с агрессивными химикатами (кислоты, щёлочи, растворители) - оцинковка не выдерживает длительного воздействия
• Не подходит для лотков толще 1 мм или другого профиля - несовместимость вызывает зазоры и потерю прочности
• Не следует использовать в помещениях с повышенной влажностью (>80%) без принудительной вентиляции

Примеры использования

• Переход кабельной трассы с потолочного лотка к полу в серверной комнате
• Спуск силовых кабелей от распределительного щита на уровень ниже
• Обход препятствий (например, трубопровода) в технологическом коридоре
• Подключение кабелей к оборудованию, установленному на нижнем уровне

Практические советы

• Всегда используйте крышку для этого Т-отвода - она защищает от пыли, мусора и случайного контакта с кабелями
• Проверяйте посадочные поверхности перед монтажом - грязь или деформация кромок нарушают герметичность соединения
• При необходимости замены - можно демонтировать без снятия всего лотка; достаточно открутить два-три крепления
• Не затягивайте крепёж слишком сильно - это может деформировать тонкую сталь 1 мм
• Для длинных трасс с несколькими Т-отводами - учитывайте суммарный вес кабелей и выбирайте опоры с запасом прочности
