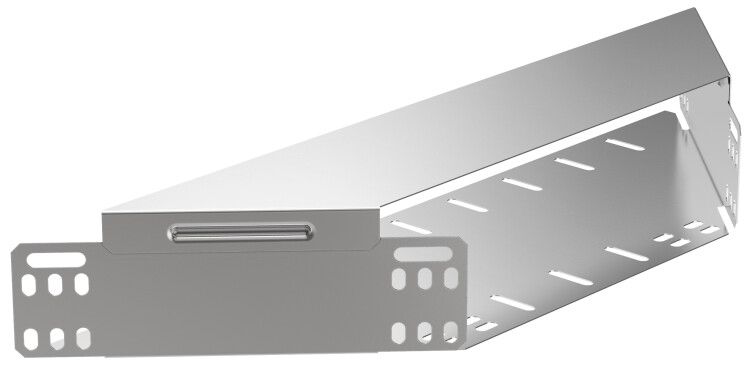

Отвод Т-образный горизонтальный 50х200 | CLM50D-OTG-050-200 IEK

Отвод Т-образный горизонтальный 50х200 от IEK (ИЭК), артикул clm50d-otg-050-200, предназначен для изменения направления кабельной трассы в горизонтальной плоскости с организацией ответвления. Продукт из серии ESCA создан для надёжной прокладки кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Отвод Т-образный горизонтальный 50х200 используется для создания Т-образного или X-образного ответвления в кабельных каналах. Подходит для прокладки силовых, управляющих и слаботочных кабелей в местах, где требуется распределить провода в три стороны - прямо и в два боковых направления. Устанавливается внутри помещений, в шахтах, на потолках, в технологических коробах и других закрытых системах. Не предназначен для открытой установки на улице или во влажных зонах без дополнительной защиты.

Технические характеристики

• Габариты: высота 50 мм, ширина 200 мм
• Материал: сталь с оцинкованным покрытием методом Сендзимира
• Толщина защитного слоя цинка: не менее 10 мкм
• Цвет: серый
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Исполнение: с интегрированным соединителем - позволяет фиксировать крышки без дополнительных креплений
• Тип изделия: отвод T-образный горизонтальный

Совместимость и монтаж

Отвод Т-образный горизонтальный 50х200 совместим с другими элементами серии ESCA того же размера. Монтируется на стену, потолок или внутрь металлического короба с помощью саморезов или болтов через предварительно подготовленные отверстия. Интегрированный соединитель обеспечивает плотную посадку крышки - её не нужно дополнительно фиксировать. Перед установкой проверьте, что внутренние габариты соответствуют суммарному сечению всех прокладываемых кабелей - не более 40% заполнения канала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для кабельных каналов. Оцинкованное покрытие защищает от коррозии, снижает риск возникновения точечных повреждений при механическом воздействии. Несмотря на прочность материала, не рекомендуется использовать в средах с агрессивными химическими веществами или постоянным контактом с водой.

Преимущества

• Усиленная коррозионная стойкость благодаря горячему цинкованию по технологии Сендзимира
• Интегрированный соединитель исключает потерю крышек и ускоряет сборку
• Стандартные размеры обеспечивают совместимость с большинством кабельных систем серии ESCA
• Серый цвет легко сочетается с другими элементами системы и маскирует следы окисления
• Долгий срок службы - до 20 лет - снижает затраты на замену и обслуживание

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита IP
• Не допускается использование в помещениях с повышенной влажностью (бани, прачечные, холодильные камеры) без герметизации стыков
• Запрещено применять в качестве несущей конструкции - не выдерживает вес оборудования или тяжёлых кабельных bundles свыше 15 кг
• Не подходит для прокладки кабелей с внешним диаметром более 18 мм в каждом ответвлении

Примеры использования

• Распределение кабелей питания и управления на участке конвейера с несколькими приводами
• Обход препятствий в технологическом коробе на заводе - переход от основного канала к трём сторонам
• Подключение освещения и сигнализации от одной магистрали в распределительном щите
• Прокладка сетевых кабелей в офисных перегородках с необходимостью выхода в несколько рабочих зон

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия под крепление совпадают с конструкцией вашей системы - размеры 50×200 мм требуют точного совмещения с соседними элементами
• При использовании в условиях возможного попадания пыли - заделывайте стыки между крышкой и корпусом силиконовым герметиком
• Не перегружайте канал: сумма площадей сечений всех кабелей должна составлять не более 40% от внутреннего объёма отвода
• При необходимости модификации - можно резать изделие по линиям, указанным в документации IEK, но после этого обязательно восстановите антикоррозийное покрытие на срезах
• Для удобства обслуживания - используйте этот отвод там, где доступ к кабелям будет регулярным - например, рядом с частично открываемыми панелями
