Профиль монтаж. 29х48х200 L200 толщ. 1.2мм S3 ДКС SBL29015

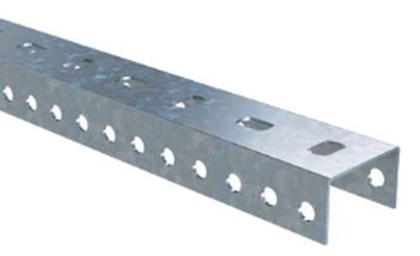

Профиль П-образный L200, толщина 1.2 мм, серия S3 от DKC (ДКС) - это универсальный металлический элемент для сборки несущих и вспомогательных конструкций. Артикул sbl29015 предназначен для монтажа кабельных трасс, подвесных систем и вентиляционного оборудования, обеспечивая прочность и долговечность за счёт оцинкованной стали.

Назначение и область применения

Профиль П-образный L200, толщина 1.2 мм, серия S3 используется там, где нужна жёсткая, но легко настраиваемая рамка. Вертикально установленный профиль служит опорой для стоек, шкафов или оборудования. Горизонтальное крепление позволяет использовать его как прогон для кабельных лотков, воздуховодов или трубопроводов. Применяется в промышленном строительстве, на заводах, в офисных зданиях и объектах ЖКХ.

Технические характеристики

• Форма: U-профиль (П-образный)
• Размеры: высота 29 мм, ширина 46,4 мм, длина 200 мм
• Толщина стенки: 1,2 мм
• Материал: оцинкованная сталь (гальваническое цинкование)
• Покрытие: серое оцинкованное
• Ширина слота: 44 мм - для установки крепёжных элементов
• Диаметр отверстий: 10,5 мм - под болты М8–M10
• Перфорация: двусторонняя, равномерная
• Зубья: есть - позволяют отламывать профиль на части
• Тип крепления: винтовое через отверстия

Совместимость и монтаж

Профиль П-образный L200, толщина 1.2 мм, серия S3 совместим со стандартными болтами M8–M10 и гайками. Благодаря двусторонней перфорации можно фиксировать крепления с любой стороны - это упрощает доступ при монтаже в труднодоступных местах. Отломочные зубья позволяют нарезать профиль на участки нужной длины без резки - достаточно надавить до щелчка. Установка выполняется с помощью обычного ключа или шуруповёрта. Подходит для крепления к бетонным, металлическим и деревянным основаниям.

Безопасность и стандарты

Гальваническое цинкование соответствует требованиям ГОСТ 1759.4-87 по антикоррозийной защите. Профиль не содержит токсичных покрытий и безопасен для внутреннего использования. Нагрузочная способность рассчитана на статические нагрузки; динамические воздействия требуют расчёта на прочность.

Преимущества

• Устойчивость к коррозии благодаря качественному оцинкованию
• Легко режется вручную - отламывается по меткам без инструментов
• Двухсторонняя перфорация даёт гибкость в расположении креплений
• Высокая жесткость при малом весе - идеален для подвесных систем
• Серия S3 Combitech стандартизирована - совместима с другими элементами этой линейки

Ограничения применения

• Не рекомендован для постоянного контакта с морской водой или агрессивными химикатами
• Не подходит для несущих конструкций с динамическими/ударными нагрузками без дополнительного расчёта
• Длина 200 мм - нельзя использовать как длинные пролёты без промежуточных опор
• Оцинкованное покрытие может повредиться при механическом изгибе - не допускать деформаций после монтажа

Примеры использования

• Крепление кабельных лотков в серверных помещениях
• Подвеска воздуховодов в системах вентиляции
• Сборка рам для шкафов управления и автоматики
• Фиксация светильников и датчиков на потолочных конструкциях
• Обрамление технологического оборудования на производстве

Практические советы

• При нарезке профиля используйте отметки на поверхности - они указаны через каждые 50 мм. Ломайте аккуратно, чтобы не повредить кромки.
• Для усиления соединений используйте шайбы и контргайки - особенно при вибрациях.
• Проверьте посадочный диаметр отверстий (10,5 мм) перед заказом крепёжа - не все болты подходят.
• При монтаже в сырых помещениях дополнительно герметизируйте места крепления силиконовым составом.
• Артикул sbl29015 - часть серии S3 Combitech. Все компоненты этой серии взаимозаменяемы - экономьте время на подборе деталей.
