Профиль П-образный PSL, L2700, толщ.1,5 мм | BPL2927 DKC ДКС

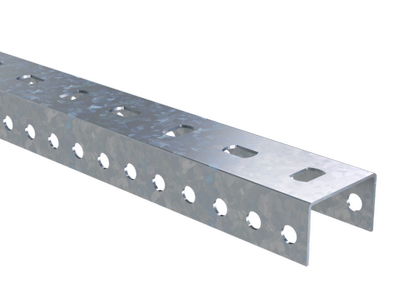

Профиль П-образный L2700, толщина 1,5 мм, PSL - это стальной U-профиль от DKC (ДКС) серии B5 Combitech, предназначенный для сборки жёстких каркасов и крепления оборудования в промышленной автоматике. Артикул bpl2927 обеспечивает точную совместимость с крепёжными элементами BSV-29 и BSF-29.

Назначение и область применения

Профиль П-образный L2700, толщина 1,5 мм, PSL используется для создания несущих рам, направляющих и опорных конструкций. Подходит для монтажа консолей BBL-40, BBL-50, BBM-50, фиксации на стене, подвеса на шпильках и установки в крепления BSV-29/BSF-29. Часто применяется в системах автоматизации, на конвейерах, в станочном оборудовании и в промышленных панелях управления.

Технические характеристики

• Форма: U-профиль (П-образный)
• Длина: 2700 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Цвет: серый
• Ширина слота: 17 мм
• Тип перфорации: перфорация с трёх сторон
• Зубья: есть - обеспечивают удержание крепёжа без проскальзывания
• Возможность отламывания: да - позволяет нарезать профиль на нужные участки без резки
• Огнестойкость: соответствует требованиям пожарной безопасности

Совместимость и монтаж

Профиль П-образный L2700, толщина 1,5 мм, PSL совместим с крепёжными элементами серии BSV-29 и BSF-29. Для монтажа используются болты или самонарезающие винты, которые заходят в слот шириной 17 мм. Перфорация с трёх сторон позволяет крепить профиль к стене, потолку или другому профилю с любой стороны. Благодаря наличию зубьев крепёж надёжно фиксируется без дополнительного закрепления. Профиль можно легко отломать на требуемую длину - достаточно приложить усилие вдоль линии перфорации.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с непрерывным холодным цинкованием - это гарантирует долговечность и устойчивость к коррозии даже в условиях повышенной влажности. Огнестойкость профиля соответствует нормам для промышленных конструкций. Материал не выделяет токсичных веществ при нагреве до рабочих температур.

Преимущества

• Удобство монтажа благодаря возможности отламывания - не требуется резка, сварка или специальные инструменты
• Высокая прочность при минимальной массе - 1,5 мм толщины достаточно для большинства нагрузок в автоматизированных системах
• Готовая перфорация и зубья исключают необходимость предварительной подготовки отверстий
• Оцинкованное покрытие снижает риск повреждений при хранении и транспортировке
• Совместимость с продуктами серии B5 Combitech - единая система компонентов для быстрой сборки

Ограничения применения

Не предназначен для использования в качестве несущего элемента в конструкциях с динамическими или ударными нагрузками выше 80 кг на метр. Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или морской воды - оцинкованное покрытие не рассчитано на агрессивную химическую среду. Также не следует использовать профиль в качестве основы для высокоточных механизмов, где допуски менее +-0,5 мм критичны - геометрия профиля имеет заводские допуски +-1 мм.

Примеры использования

• Каркасы для панелей управления на заводах
• Подвесные системы для конвейерных лент
• Рамы для крепления пневматических цилиндров и датчиков
• Направляющие для перемещаемых платформ в автоматизированных линиях
• Аксессуары для монтажа светильников и кабельных каналов в промзоне

Практические советы

• При отламывании профиля используй плоскогубцы - так получится более ровный край
• Учитывайте посадочный диаметр крепёжа: для слота 17 мм подходят болты M6–M8
• Если профиль будет установлен вертикально - проверьте равномерность перфорации перед монтажом
• Для увеличения жёсткости соедините два профиля бок-to-бок с помощью уголков BCL-29
• Храните профиль в сухом месте - хотя он оцинкован, длительный контакт с водой может вызвать белые пятна на поверхности
