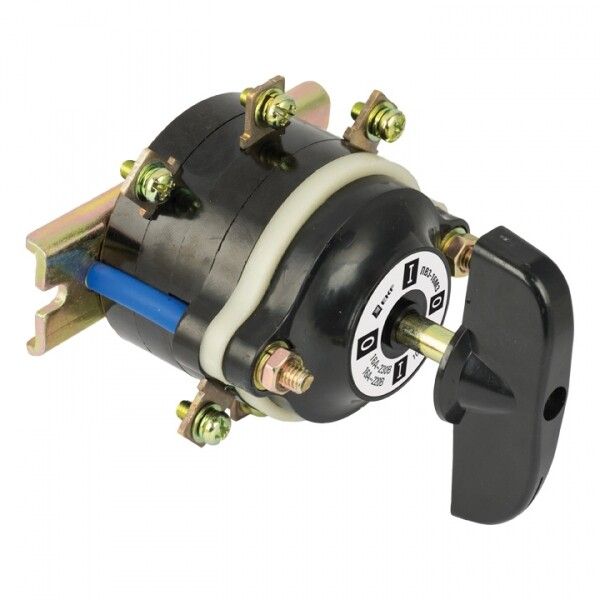

Переключатель пакетный 1-кл. 16А IP00 ПП 2-16/Н2 М3 исп.3 черн. EKF pp-2-16-3

Переключатель пакетный ПП 2-16/Н2 М3 исполнение 3 16А IP00 черный от бренда EKF из серии PROxima - это механический коммутационный аппарат для управления электрическими цепями с номинальным током до 16 А. Подходит для установки в распределительные щиты, обеспечивает переключение между тремя положениями, включая нейтральное. Артикул pp-2-16-3 соответствует стандартному исполнению для промышленной автоматизации.

Назначение и область применения

Переключатель пакетный ПП 2-16/Н2 М3 исполнение 3 16А IP00 черный предназначен для ручного включения, отключения и переключения электрических цепей переменного и постоянного тока. Применяется в системах управления оборудованием, где требуется физический контроль над питанием - например, в станках, конвейерах, насосных станциях, системах вентиляции. Наличие нейтрального положения позволяет безопасно отключить цепь без активного состояния «вкл» или «выкл».

Технические характеристики

• Количество полюсов: 2 - управляет двумя независимыми цепями одновременно
• Номинальный ток: 16 А - максимальный допустимый ток при длительной нагрузке
• Номинальное напряжение: до 400 В переменного тока (50/60/400 Гц), до 220 В постоянного тока
• Количество положений: 3 (включает нейтральное - «0»)
• Степень защиты: IP00 - нет защиты от пыли и воды; требует установки внутри закрытого корпуса
• Способ монтажа: на монтажную плату (панель) - крепится через отверстия в стенке шкафа
• Климатическое исполнение: М3 - работает при температуре от −25C до +40C, умеренный климат, повышенная влажность
• Материал корпуса: пластик, цвет - черный
• Частота переключений: не более 120 раз в час - ограничение для предотвращения перегрева контактов
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель пакетный ПП 2-16/Н2 М3 исполнение 3 16А IP00 черный монтируется в распределительный щит через круглое отверстие диаметром 28–30 мм. Крепление осуществляется гайкой с резьбой M22x1, которая фиксирует устройство с тыльной стороны панели. Для подключения используются винтовые зажимы - провода сечением до 2,5 мм2. Устройство уже собрано в герметичный корпус, внешние клеммы доступны после установки. Не требует дополнительной сборки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует низковольтные коммутационные устройства. Отсутствие степени защиты IP00 означает, что контактные части полностью открыты - поэтому переключатель нельзя использовать вне защищённого электрошкафа. Только при правильной установке в закрытом корпусе он соответствует нормам безопасности.

Преимущества

• Наличие нейтрального положения повышает безопасность при обслуживании - можно точно отключить цепь без случайного включения
• Компактный размер и унифицированный монтаж позволяют легко заменить аналоги других производителей
• Высокая механическая прочность корпуса из пластика снижает риск повреждения при эксплуатации
• Совместим с большинством типовых распределительных щитов благодаря стандартизированному креплению

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP00 исключает использование без корпуса
• Запрещено превышать частоту переключений выше 120 раз в час - это вызывает быстрый износ контактов
• Не предназначен для частого аварийного отключения - не является устройством защиты от перегрузки или КЗ
• Не рекомендован для цепей с высокой индуктивностью (например, мощные двигатели) без дополнительных элементов гашения дуги

Примеры использования

• Выбор направления движения конвейера: «вперёд» – «останов» – «назад»
• Переключение режимов работы станка: «ручной» – «выкл» – «автомат»
• Локальный запуск/останов насоса в технологическом щите
• Ручное управление освещением в производственных зонах с возможностью полного отключения

Практические советы

• При монтаже проверьте, чтобы отверстие в панели было точно по размеру - слишком маленькое затруднит установку, слишком большое - снизит надёжность крепления
• Обязательно используйте переключатель только внутри металлического или прочного неметаллического корпуса - даже небольшое попадание пыли или влаги может вызвать пробой
• При подключении проводов плотно затягивайте винты - слабый контакт увеличивает нагрев и риск возгорания
• Для частого переключения (более 30 раз в день) рассмотрите возможность замены на кнопочные станции с реле - это продлит срок службы аппарата
• При замене старого переключателя сверьте количество полюсов, ток и наличие нейтрального положения - совпадение этих параметров гарантирует корректную работу системы
