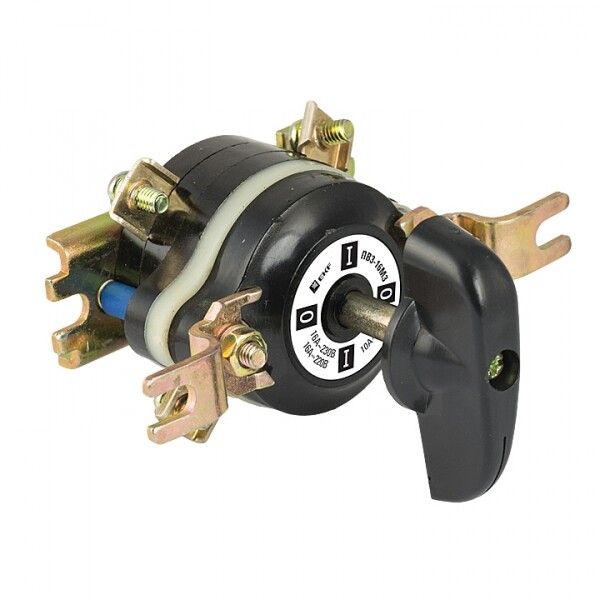

Выключатель пакетный 1-кл. 16А IP00 ПВ1-16 М3 исп.1 черн. EKF pv-1-16-1

Пакетный выключатель ПВ 1-16 М3 исполнение 1, 16А, IP00, черный от бренда EKF из серии PROxima - это механический коммутационный аппарат для ручного включения и отключения однополюсной электрической цепи. Подходит для установки в распределительные щиты, используется там, где требуется надежное управление нагрузкой без автоматической защиты.

Назначение и область применения

Пакетный выключатель ПВ 1-16 М3 исполнение 1 предназначен для ручного коммутирования электрических цепей переменного тока до 400 В и постоянного тока до 220 В. Он обеспечивает безопасное отключение питания вручную - например, перед обслуживанием оборудования. Применяется в системах управления станков, насосов, вентиляторов, конвейеров и других промышленных установках, где нужна простая, но надежная точка отключения.

Технические характеристики

• Номинальный ток: 16 А - способен длительно работать с нагрузкой до этого значения;
• Номинальное напряжение: 400 В переменного тока (50/60 Гц и 400 Гц), 220 В постоянного тока;
• Однополюсный - управляет одной фазой или одним проводом цепи;
• Два положения переключателя: «Вкл.» и «Выкл.» с нейтральным положением между ними - позволяет зафиксировать выключатель в нейтральном состоянии;
• Рукоятка поворотная - удобна для оперативного управления даже в условиях ограниченного доступа;
• Степень защиты IP00 - нет защиты от пыли и воды; применяется только внутри закрытых щитов;
• Климатическое исполнение М3 - рассчитан на умеренный климат с повышенной влажностью и температурой от −25C до +40C;
• Частота переключений: не более 120 раз в час - не предназначен для частого включения/выключения;
• Материал корпуса: пластик - легкий, устойчивый к химическим воздействиям, не проводит ток;
• Цвет: черный - соответствует промышленному дизайну щитового оборудования.

Совместимость и монтаж

Пакетный выключатель ПВ 1-16 М3 исполнение 1 имеет компактную конструкцию и монтируется на монтажную плату внутри распределительного щита. Кабель подключается через винтовые зажимы - требует качественной затяжки для предотвращения нагрева. Устройство уже собрано в корпусе, что исключает необходимость сборки. Для правильной установки важно соблюдать посадочные размеры, указанные в техническом чертеже производителя. Нельзя использовать вне щита - IP00 не допускает открытую эксплуатацию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует низковольтные коммутационные устройства. Соответствие гарантирует соответствие основным нормам безопасности: изоляция, теплостойкость, механическая прочность. Однако, поскольку степень защиты IP00 не предусматривает никакой внешней защиты, использование вне электрошкафа запрещено - риск поражения током и замыкания высокий.

Преимущества

• Наличие нейтрального положения - позволяет точно контролировать состояние цепи и предотвращает случайное включение;
• Простая и проверенная конструкция - минимум деталей, высокая надежность;
• Совместим с типовыми щитами - легко интегрируется в существующие системы;
• Фиксированная рукоятка - снижает вероятность некорректного переключения;
• Производится в рамках серии PROxima - совместим с другими изделиями этой линейки по габаритам и принципам монтажа.

Ограничения применения

• Не предназначена для частого включения - максимальная частота 120 переключений в час; для частых циклов нужны контакторы или автоматические выключатели;
• IP00 - нельзя применять во влажных, пыльных или открытых помещениях - только внутри закрытых щитов;
• Не имеет функций защиты от перегрузки или короткого замыкания - обязательно должен использоваться в паре с автоматическими выключателями или предохранителями;
• Однополюсный - не подходит для отключения трехфазных сетей без дополнительных устройств;
• Не рекомендован для бытового использования - предназначен исключительно для промышленных и профессиональных задач.

Примеры использования

• Отключение питания однофазного станка перед техобслуживанием;
• Ручное управление питанием вентиляционного канала в цеху;
• Коммутация цепи освещения в распределительном шкафу производственного участка;
• Локальный выключатель для тестирования оборудования без отключения всего щита.

Практические советы

• Обязательно используйте ПВ 1-16 М3 исполнение 1 только внутри металлического или пластикового распределительного щита - он не защищен от внешних факторов;
• Проверьте сечение кабеля: для 16 А оптимально - медный провод 2,5–4 мм2;
• Затягивайте винты зажимов усилием, указанном в инструкции - недостаточно плотно = перегрев, слишком сильно = повреждение контактной группы;
• Если вам нужна защита от перегрузки - сочетайте этот выключатель с автоматом типа C16;
• При замене старого аналогичного аппарата - сверьте количество полюсов, ток и тип рукоятки - ПВ 1-16 М3 исполнение 1 полностью совместим со старыми моделями серии ПВ.
