Пакетный выключатель ПВ2-100 исп.3 2П 100А 220В IP00 | SQ0723-0027 TDM

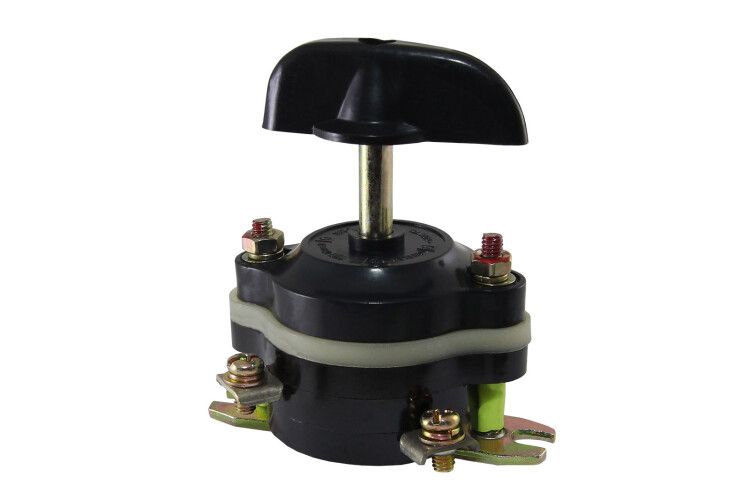

Пакетный выключатель ПВ2-100 исполнение 3 2П 100А 220В IP00 от TDM ELECTRIC - это ручной коммутационный аппарат для безопасного отключения двухфазных цепей до 100 А. Подходит для установки в распределительных щитах, используется как главный, сервисный или предохранительный выключатель.

Назначение и область применения

Пакетный выключатель ПВ2-100 исполнение 3 предназначен для ручного включения и отключения электрических цепей переменного тока. Он работает в режиме “вкл–выкл” с нейтральным положением “0”, что позволяет полностью от disconnect питание оборудования. Применяется в промышленных системах: станках, конвейерах, насосных группах, системах вентиляции. Может использоваться как главный выключатель для аварийного отключения, как сервисный - для обслуживания оборудования, и как предохранительный - для обеспечения безопасности при ремонте.

Технические характеристики

• Номинальный ток: 100 А - способен длительно проводить нагрузку до этого значения без перегрева
• Количество полюсов: 2 - управляет двумя фазами одновременно
• Номинальное напряжение: до 380 В AC - подходит для сетей 220 В и 380 В
• Число позиций переключения: 2 (вкл / выкл) + нейтральное положение “0” - рукоятка фиксируется в крайних и среднем положении
• Степень защиты IP00 - нет защиты от пыли и влаги; требует установки внутри закрытого корпуса
• Управление: короткая поворотная рукоятка - удобна для компактных шкафов, требует минимального усилия
• Конструкция: встраиваемое устройство - монтируется внутрь панели, не выступает за её плоскость
• Материал контактов: электротехническая медь с гальваническим покрытием - снижает переходное сопротивление и увеличивает срок службы
• Корпус: аминопласт - трудногорючий материал, устойчив к маслам, кислотам, щелочам и влаге

Совместимость и монтаж

Пакетный выключатель ПВ2-100 исполнение 3 2П 100А 220В IP00 совместим с распределительными щитами и панелями, имеющими отверстия для фронтального монтажа. Установка осуществляется через четыре крепёжных отверстия по углам корпуса. Подходит для промежуточного монтажа - то есть может быть установлен между двумя стенками шкафа. Для подключения используются клеммы, рассчитанные на провода сечением до 25 мм2 (по типичному соответствию для 100 А). Наконечники уже установлены - не требуется доработка.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным аппаратам для промышленного использования. Отсутствие степени защиты (IP00) означает, что он не предназначен для открытой установки - обязательно должен находиться внутри герметичного или защищённого щита. Корпус из аминопласта обеспечивает самозагасание дуги и препятствует распространению горения. Рукоятка имеет механическую фиксацию в трёх положениях, исключающую случайное включение.

Преимущества

• Надёжная контактная система из медных пластин с покрытием - минимизирует нагрев и окисление
• Функция нейтрального положения “0” - позволяет точно контролировать состояние цепи и выполнять работы под напряжением других цепей
• Готовые наконечники на клеммах - экономят время при монтаже
• Универсальная совместимость - подходит для всех функций: главного, сервисного и предохранительного выключателя
• Устойчивый к агрессивным средам корпус - сохраняет работоспособность даже в условиях повышенной влажности или наличия масел

Ограничения применения

• Не применяется вне закрытых щитов - IP00 не защищает от пыли, влаги, внешнего воздействия
• Не подходит для частого включения/отключения под нагрузкой более 100 А - возможен износ контактов
• Не рекомендован для автоматических систем - требует ручного управления
• Не предназначается для установки на улице или во взрывоопасных зонах

Примеры использования

• Главный выключатель на входе в станок с ЧПУ - позволяет полностью отключить питание перед техобслуживанием
• Сервисный выключатель в распределительном щите конвейерной линии - даёт доступ к оборудованию без демонтажа
• Предохранительный выключатель в системе водоснабжения - обеспечивает безопасную работу при замене насоса
• Ручной отсекатель питания в цепях освещения производственного участка

Практические советы

• Перед установкой проверьте посадочные отверстия - они должны соответствовать габаритам корпуса ПВ2-100 исполнение 3
• Обязательно используйте этот выключатель только внутри металлического или прочного неметаллического щита - из-за IP00 риск поражения током велик при открытой установке
• При подключении соблюдайте полярность фаз - хотя выключатель не чувствителен к направлению тока, правильная маркировка упрощает диагностику
• Не затягивайте клеммы слишком сильно - это может повредить медные контакты и наконечники
• Проверяйте температуру корпуса после первых запусков - при нормальной работе он должен оставаться прохладным
