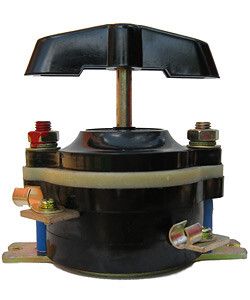

Выключатель пакетный ВП2-100 до 100А на заднюю панель IP00 - ET001968 Электротехник

Выключатель пакетный ПВ2-100А, исполнение 3 - это ручной коммутационный аппарат с двумя полюсами и нейтральным положением, предназначенный для управления электрическими цепями до 440 В переменного тока. Бренд Электротехник выпускает этот выключатель для стационарной установки в распределительных щитах, где требуется надёжное и долговечное отключение нагрузки. Артикул et001968 соответствует модели с болтовым подключением и монтажом на плату.

Назначение и область применения

Выключатель пакетный ПВ2-100А, исполнение 3 используется для ручного включения и отключения электрических цепей с нечастыми операциями. Он применяется как:

• вводной выключатель в системах распределения энергии;
• главный выключатель в распределительных щитах;
• коммутатор для управления асинхронными двигателями в цепях переменного тока;
• устройство управления в системах автоматизации и контроля.

Подходит для установки в промышленных объектах, на заводах, в цехах с оборудованием до 100 А. Может использоваться в условиях, требующих жесткого отключения питания - например, перед обслуживанием оборудования.

Технические характеристики

• Номинальный ток: 100 А - способен работать с нагрузками до этого значения без перегрева.
• Напряжение: до 440 В переменного тока (50 Гц) - совместим с большинством трёхфазных сетей промышленного типа.
• Количество полюсов: 2 - управляет двумя фазами одновременно, нейтральный провод не коммутируется.
• Количество позиций переключения: 2 - “вкл” / “выкл”, с возможностью остановки в нейтральном положении.
• Рукоятка: поворотная - позволяет точно зафиксировать состояние и исключить случайное срабатывание.
• Подключение: болтовое - надёжное соединение с кабелями через зажимы, требует предварительной подготовки наконечников.
• Степень защиты: IP00 - устройство не имеет внешней защиты, требует установки внутри закрытого шкафа или щита.
• Климатическое исполнение: У3 - рассчитан на работу при температурах от -40 C до +40 C, подходит для неотапливаемых помещений в умеренном климате.
• Монтаж: на монтажную плиту - крепится винтами к металлической или деревянной поверхности, не предназначен для DIN-рейки.
• Нормативный документ: ГОСТ Р 50030.5.1-2003 - соответствие требованиям к аппаратуре управления и защиты.

Совместимость и монтаж

Выключатель пакетный ПВ2-100А, исполнение 3 устанавливается на монтажную плату - это значит, что он крепится прямо к стенке щита или раме с помощью отверстий в основании. Для правильного монтажа необходимо:

• обеспечить доступ к контактам для подключения медных кабелей с наконечниками (для токов 63–100 А рекомендованы наконечники типа НШВИ или аналогичные);
• не использовать в открытых местах - из-за IP00 риск поражения током и попадания пыли/влаги крайне высок;
• оставить свободное пространство вокруг устройства для теплоотвода и удобства обслуживания;
• при монтаже в распределительном щите соблюдать правила размещения аппаратов согласно нормам ПУЭ.

Безопасность и стандарты

Выключатель пакетный ПВ2-100А, исполнение 3 соответствует ГОСТ Р 50030.5.1-2003, который регламентирует требования к низковольтному коммутационному оборудованию. Конструкция включает дугогасящую камеру - это снижает риск возгорания при отключении нагрузки под током. Корпус изготовлен из негорючего материала, что дополнительно повышает пожаробезопасность. Однако из-за отсутствия степени защиты (IP00) использование вне шкафа запрещено - это ключевое условие безопасности.

Преимущества

• Высокая износостойкость - выдерживает многократные циклы включения/отключения без потери контакта.
• Наличие наконечников - упрощает подключение кабелей сечением до 25 мм2, особенно при токе 100 А.
• Нейтральное положение - даёт возможность полностью отключить цепь и зафиксировать рукоятку в безопасном состоянии.
• Простота конструкции - минимум деталей, легко диагностируется и ремонтируется.
• Подходит для главного выключателя - может выполнять функцию аварийного отключения всей системы.

Ограничения применения

• Не допускается установка на открытом воздухе или во влажных средах - степень защиты IP00 не защищает ни от воды, ни от пыли.
• Не предназначен для частых включений (более 10–15 раз в час) - это может привести к быстрому износу контактов.
• Не работает с напряжением выше 440 В - применение в сетях 660 В недопустимо.
• Не совместим с DIN-рейкой - требует отдельного крепления на плату, что усложняет замену в готовых щитах.
• Не имеет световой индикации состояния - пользователь должен визуально проверять положение рукоятки.

Примеры использования

• Главный выключатель в щите управления насосной станцией - отключает питание всех двигателей при техобслуживании.
• Коммутатор на участке конвейера - позволяет вручную отключить линию перед ремонтными работами.
• Входной рубильник в цеховом распределительном щите - служит точкой отключения всего оборудования при аварии.
• Управление асинхронным двигателем мощностью до 45 кВт - в сочетании с тепловым реле и контактором.

Практические советы

• Перед монтажом проверьте, что сечение кабеля соответствует номинальному току 100 А - используйте медные жилы не менее 25 мм2.
• Обязательно используйте качественные наконечники - они обеспечивают плотный контакт и предотвращают нагрев.
• При установке в щит выбирайте место с хорошей вентиляцией - даже при IP00 перегрев контактов возможен при длительной работе на пределе.
• Не забудьте про блокировку щита - после установки выключателя ПВ2-100А, исполнение 3, щит должен иметь замок или пломбу, чтобы исключить несанкционированное включение.
• Замена устройства: если нужна более высокая защита (например, IP54), рассмотрите другие модели - данный выключатель нельзя модифицировать.
