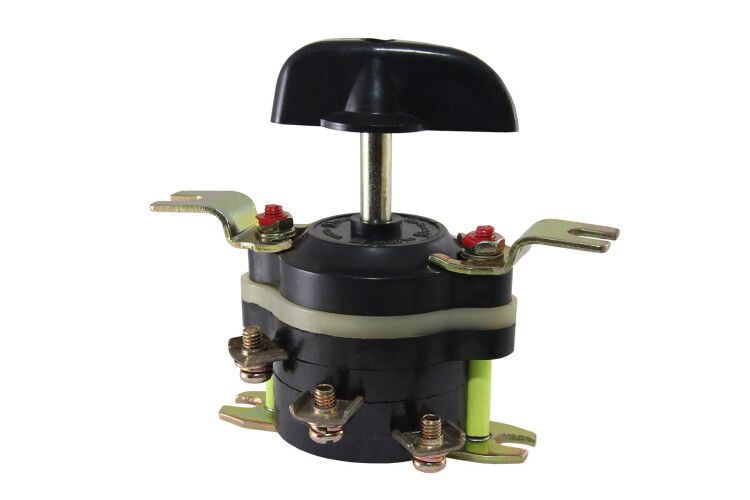

Пакетный выключатель ПВ3-16 исп.1 3П 16А 220В IP00 | SQ0723-0007 TDM

Пакетный выключатель ПВ3-16 исполнение 1 трехполюсный 16А 220В IP00 от TDM ELECTRIC предназначен для ручного коммутации трёхфазных цепей до 16 А в условиях сухих помещений. Это надёжное решение для управления питанием оборудования в промышленной автоматике.

Назначение и область применения

Пакетный выключатель ПВ3-16 исполнение 1 используется для безопасного отключения и включения трёхфазных электрических цепей. Подходит для установки на щитах управления, станках, конвейерах, насосных системах и других устройствах, где требуется механический разрыв тока. Применяется там, где нет необходимости в автоматической защите - только ручное управление.

Технические характеристики

• Тип: пакетный выключатель
• Исполнение: 1 (без защиты от внешних воздействий)
• Число полюсов: три
• Номинальный ток: 16 А
• Номинальное напряжение: 220 В переменного тока
• Степень защиты: IP00 - без защиты от пыли и воды
• Контакты: изготовлены из электротехнической меди с гальваническим покрытием
• Корпус: аминопласт - трудногорючий материал с высокой электроизоляцией и устойчивостью к химическим средам

Совместимость и монтаж

Пакетный выключатель ПВ3-16 исполнение 1 монтируется на DIN-рейку или крепится болтами через отверстия в корпусе. Для подключения используются винтовые зажимы - провода сечением до 4 мм2. Учитывайте, что IP00 не обеспечивает защиту от пыли и брызг - устройство устанавливается только внутри закрытых шкафов или щитов. Напряжение питания не выше 220 В - нельзя использовать в сетях 380 В.

Безопасность и стандарты

Конструкция соответствует требованиям ГОСТ Р МЭК 60947-3. Корпус из аминопласта не распространяет горение и сохраняет изолирующие свойства даже при перегреве. Контакты рассчитаны на многократные операции включения/выключения без потери надёжности.

Преимущества

• Высокая долговечность контактов благодаря медным пластинам с гальваническим покрытием
• Устойчивость корпуса к агрессивным средам - маслам, щелочам, растворителям
• Простота обслуживания - доступ к контактам при необходимости замены
• Надёжное фиксирование положения рычага - предотвращает случайное включение

Ограничения применения

• Не применяется во влажных, пыльных или открытых помещениях - степень защиты IP00 исключает использование вне шкафа
• Не подходит для частого включения/выключения более 5–10 раз в час - риск перегрева контактов
• Работает только с переменным током до 220 В - не совместим с постоянным током или сетями 380 В
• Не имеет встроенной защиты от перегрузок или коротких замыканий - требует обязательной установки автоматических выключателей или предохранителей в цепи

Примеры использования

• Отключение трёхфазного двигателя на станке ЧПУ перед техобслуживанием
• Ручное управление питанием конвейерной ленты в сборочном цехе
• Переключение режима работы насосной группы в системе водоснабжения
• Обесточивание участка сети при ремонте распределительного щита

Практические советы

• Выбирая ПВ3-16 исполнение 1, проверьте посадочные размеры - они должны подходить под ваш шкаф или DIN-рейку
• Подключайте провода плотно - плохой контакт вызывает нагрев и выход из строя
• Не используйте выключатель как основную защиту - всегда дополняйте его автоматом или предохранителем
• Проверяйте состояние контактов каждые 6–12 месяцев при активной эксплуатации - окисление снижает надёжность
• Для условий с повышенной запылённостью или влагой выбирайте модели с IP54 и выше - этот вариант не подходит
