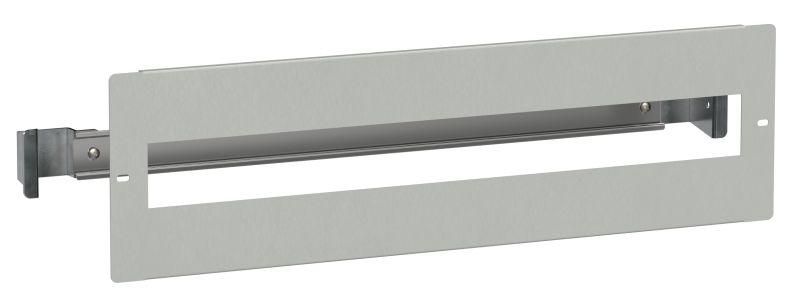

Панель ЛМА 400 (1х16) H=150 с DIN-рейкой TITAN IEK TI-00D-PM-040

Панель ЛМА 400мм (1х16) H=150мм с DIN-рейкой, 345x150x8 мм серый от IEK (ИЭК) - это металлический корпус для компактной установки автоматических выключателей, контакторов и других устройств на DIN-рейке. Артикул ti-00d-pm-040 предназначен для внутренней электромонтажной сборки в условиях, где важна механическая прочность и защита от случайного прикосновения.

Назначение и область применения

Панель ЛМА 400мм (1х16) H=150мм с DIN-рейкой используется для монтажа коммутационных аппаратов внутри распределительных щитов. Она защищает токоведущие части от прямого прикосновения, что соответствует требованиям безопасности при обслуживании электрооборудования. Подходит для установки на вертикальные стойки панелей ЛГ и ЛМА. Применяется в промышленных щитах, системах управления станками, конвейерами, насосными станциями и других объектах с жесткими условиями эксплуатации.

Технические характеристики

• Размеры: 345×150×8 мм - ширина, высота, толщина стенки
• Ширина монтажной зоны: 400 мм - позволяет разместить до 16 модулей стандартных автоматов (по 17,5 мм каждый)
• Высота: 150 мм - оптимальна для компактных решений
• Материал: сталь - обеспечивает устойчивость к деформациям и ударным нагрузкам
• Цвет: серый (RAL 7035) - стандартный цвет для промышленных щитов
• Наличие DIN-рейки: встроена - совместима со всеми типами устройств на рейке типа TS35

Совместимость и монтаж

Панель ЛМА 400мм (1х16) H=150мм с DIN-рейкой рассчитана на крепление к вертикальным стойкам панелей серии ЛГ/ЛМА. Монтировать можно с помощью болтов или самонарезающих винтов через предварительно выполненные отверстия. DIN-рейка уже установленная - не требует дополнительной фиксации. Для удобства сборки рекомендуется использовать крепления, совместимые с толщиной стенки 8 мм. Габариты позволяют размещать устройства шириной до 16 модулей - например, восемь двухполюсных автоматов или одиннадцать однополюсных.

Преимущества

• Усиленная стальная конструкция - выдерживает вибрацию и механические воздействия
• Встроенная DIN-рейка - снижает время монтажа и исключает риск некорректной установки рейки
• Закрытая форма - минимизирует доступ к токоведущим элементам, повышает безопасность персонала
• Серый цвет RAL 7035 - соответствует промышленному стандарту, легко сочетается с другими элементами щита

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита по IP
• Не имеет вентиляционных отверстий - не подходит для помещений с высокой температурой без принудительного охлаждения
• Толщина стенки 8 мм - не обеспечивает взрывозащиту; не применяется во взрывоопасных зонах
• Фиксированная ширина 400 мм - нельзя увеличить количество модулей без замены панели

Примеры использования

• Щит управления насосной станцией - размещение тепловых реле, контакторов и автоматов
• Контрольный щит станка ЧПУ - установка PLC, импульсных реле, блоков питания
• Распределительный щит в цеху - группировка автоматов по линиям освещения и мощности
• Аппаратный шкаф на железнодорожном участке - надежная фиксация оборудования на вибрирующей поверхности

Практические советы

• Перед монтажом проверьте соответствие посадочного места на стойке - габариты панели должны точно совпадать с крепежными отверстиями
• При использовании большого числа устройств учитывайте тепловыделение - избыток модулей может вызвать перегрев
• Для удобства обслуживания оставляйте свободное пространство перед панелью - не менее 50–70 мм
• Панель ЛМА 400мм (1х16) H=150мм с DIN-рейкой от IEK (ИЭК) совместима с продукцией серии TITAN - используйте однотипную фурнитуру для унификации системы
• Не используйте панель как основание для тяжелых устройств - она не рассчитана на значительные весовые нагрузки сверх установленных модулей
