Панель ЛМА поворотная 400 (1х12) H=150 с DIN-рейкой TITAN IEK TI-00D-PMR-040

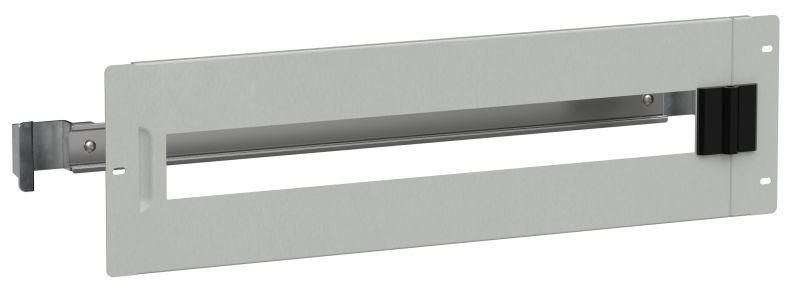

Панель ЛМА поворотная 400мм (1х12) H=150мм с DIN-рейкой, 345x150x24мм серый от IEK (ИЭК), артикул ti-00d-pmr-040, предназначена для компактного монтажа аппаратуры управления и автоматики в распределительных щитах. Её поворотный механизм обеспечивает удобный доступ к устройствам на DIN-рейке даже при ограниченном пространстве.

Назначение и область применения

Панель ЛМА поворотная используется для установки коммутационной аппаратуры - автоматических выключателей, реле, контакторов, модульных устройств - внутри щитов. Она крепится на вертикальные стойки панелей ЛГ/ЛМА и позволяет поворачивать всю конструкцию на угол до 90° для удобства обслуживания. Подходит для промышленных объектов, энергообъектов, систем автоматизации, где требуется быстрый доступ к элементам управления без демонтажа корпуса.

Технические характеристики

• Размеры: 345×150×24 мм (Ш×В×Г)
• Высота поворотной части: 150 мм
• Длина поворотной шины: 400 мм
• Количество мест на DIN-рейке: 12 модулей (по 17,5 мм каждый)
• Цвет: серый
• Материал: термостойкий пластик, устойчивый к механическим нагрузкам
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от пыли и воды)

Совместимость и монтаж

Панель ЛМА поворотная совместима со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Крепление осуществляется через специальные кронштейны на вертикальные стойки панелей серии ЛГ/ЛМА. Для монтажа необходимо предварительно закрепить стойку, затем зафиксировать панель на ней с помощью болтов или фиксирующих зажимов. Поворотный механизм требует минимального усилия - после установки панель можно легко повернуть для осмотра или замены оборудования.

Безопасность и стандарты

Панель соответствует требованиям ГОСТ Р МЭК 60439-1 и обеспечивает защиту от прямого прикосновения к токоведущим частям (класс защиты IP20). Конструкция исключает случайное касание проводов и клемм при закрытом положении. Не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Удобство сервиса: возможность поворота панели снижает время обслуживания и замены устройств
• Экономия места: компактные габариты позволяют использовать её в плотно укомплектованных щитах
• Стандартная совместимость: работает с любыми типовыми DIN-рейками и модульным оборудованием
• Прочность материала: пластик не деформируется при температуре от –25C до +60C

Ограничения применения

• Не допускается использование вне помещений - отсутствует защита от влаги и пыли
• Максимальная нагрузка на DIN-рейку - не более 12 модулей; перегрузка может вызвать деформацию крепления
• Не рекомендовано применение в условиях постоянных вибраций выше 0,5g - возможна потеря фиксации поворотного механизма
• Не подходит для установки высокомощных устройств с большими тепловыделениями - нет принудительного охлаждения

Примеры использования

• Щиты управления насосными станциями
• Автоматические панели конвейерных линий
• Распределительные щиты на заводах с частым техобслуживанием
• Аппаратные комнаты в жилых и офисных зданиях

Практические советы

• Перед монтажом проверьте, что посадочные отверстия на стойке совпадают с крепёжными отверстиями панели - размеры должны точно соответствовать
• При использовании в многомодульных щитах оставляйте свободное пространство вокруг панели - минимум 50 мм с каждой стороны для теплоотвода
• После установки всех устройств на DIN-рейку протестируйте поворотный механизм - он должен двигаться плавно без заеданий
• Не используйте панель как основную несущую конструкцию - она рассчитана только на вес модульного оборудования, а не на тяжёлое оборудование
• При необходимости замены устройства - всегда отключите питание перед поворотом панели
